电池FPC贴层设计：材料、工艺与性能优化

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：278发布日期：2025-02-21 10:00【大中小】

电池FPC在设计时，需要注意这样一种基本情况，也就是达到电路的要求的功能需要多少布线层、接地平面和电源平面，而线路板的布线层、接地平面和电源平面的层数的建立，与电路基本功能、信号完整性、EMI、EMC、制造成本等的需求有关系。

相对于绝大多数的设计，FPC的性能需求、成本费用、制造技术和系統的复杂度等关键因素存有不少相互间冲突的要求，FPC的叠层设计一般来说是在考量各个方面的关键因素后折中决定的。高速数字电路和射频电路一般来说都是采取多层板设计。

本文将从材料、工艺和性能优化三个方面，深入探讨电池FPC贴层设计的关键技术与未来发展方向。

材料选择：电池FPC贴层设计的基础

1. 基材

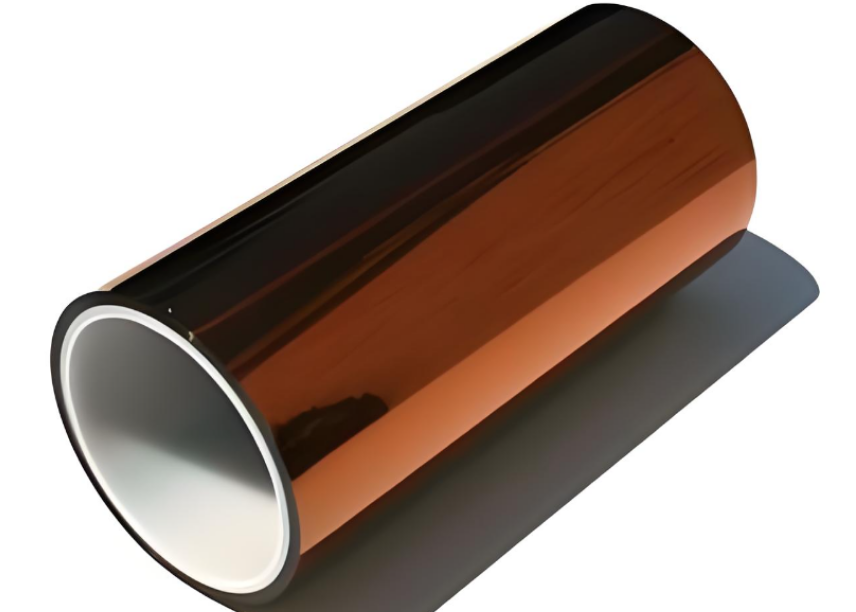

聚酰亚胺（PI）：PI材料因其优异的耐高温性、机械强度和柔韧性，成为FPC基材的首选。其耐温范围可达-269℃至400℃，适合电池模块中复杂的工作环境。

聚酯（PET）：成本较低，但耐温性和机械性能较差，适用于低端消费电子产品。

2. 导电材料

铜箔：作为FPC的主要导电层，铜箔的厚度和表面处理（如镀金、镀锡）直接影响导电性能和焊接可靠性。

银浆：用于印刷电路，适合高精度、小尺寸的电池FPC设计。

3. 覆盖层与粘合剂

覆盖层（Coverlay）：通常采用PI或PET材料，用于保护电路层，防止短路和机械损伤。

粘合剂：高性能丙烯酸或环氧树脂粘合剂，确保各层之间的紧密结合，同时具备耐高温和耐化学腐蚀特性。

工艺优化：提升电池FPC贴层设计的关键

1. 精密蚀刻技术

通过高精度蚀刻工艺，实现微米级电路图案的加工，确保FPC在有限空间内的高密度布线。

2. 多层贴合工艺

电池软板采用热压合技术，将导电层、绝缘层和覆盖层紧密结合，避免气泡和分层现象，提高FPC的机械强度和可靠性。

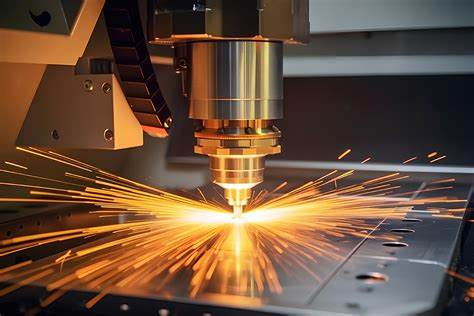

3. 激光钻孔与切割

激光技术用于高精度钻孔和外形切割，确保FPC与电池模块的精准匹配，同时减少机械应力对电路的影响。

4. 表面处理

通过化学镀镍金（ENIG）或电镀硬金等工艺，提高焊盘的可焊性和耐腐蚀性，延长FPC的使用寿命。

性能优化：电池FPC贴层设计的核心目标

1. 电气性能优化

低阻抗设计：通过优化电路布局和材料选择，降低电阻和电感，提高能量传输效率。

抗干扰设计：采用屏蔽层和接地设计，减少电磁干扰（EMI）对电池管理系统的干扰。

2. 机械性能优化

柔韧性设计：通过合理的层压结构和材料选择，确保FPC在弯曲、折叠和振动环境下的可靠性。

抗疲劳性：优化粘合剂和覆盖层的性能，提高FPC在长期使用中的耐久性。

3. 热管理优化

散热设计：在FPC中集成导热材料（如石墨烯或金属基板），提高散热效率，避免电池过热。

耐高温性能：选择耐高温材料和工艺，确保FPC在高温环境下的稳定性。

4. 安全性能优化

短路防护：通过覆盖层和绝缘层的优化设计，防止电路短路引发的安全隐患。

阻燃性能：采用阻燃材料，提高FPC在极端条件下的安全性。

柔性线路板厂发展方向

1. 材料创新

开发新型高性能材料，如超薄PI基材和高导电性纳米材料，进一步提升FPC的性能。

2. 工艺升级

引入智能制造技术，如自动化生产线和AI质量检测，提高生产效率和产品一致性。

3. 集成化设计

将FPC与电池管理系统（BMS）深度融合，实现更高集成度和更低的系统成本。

4. 绿色制造

推广环保材料和工艺，减少生产过程中的能耗和污染，推动行业可持续发展。

电池FPC贴层设计作为电池模块中的关键技术，其材料、工艺和性能优化直接影响着电池的整体性能和市场竞争力。未来，随着新材料、新工艺的不断涌现，电池FPC贴层设计将朝着更高性能、更智能化和更环保的方向发展，为新能源行业注入新的活力。
