柔性电路板制造中的金属掩膜版，你知道吗？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：54发布日期：2025-04-27 09:38【大中小】

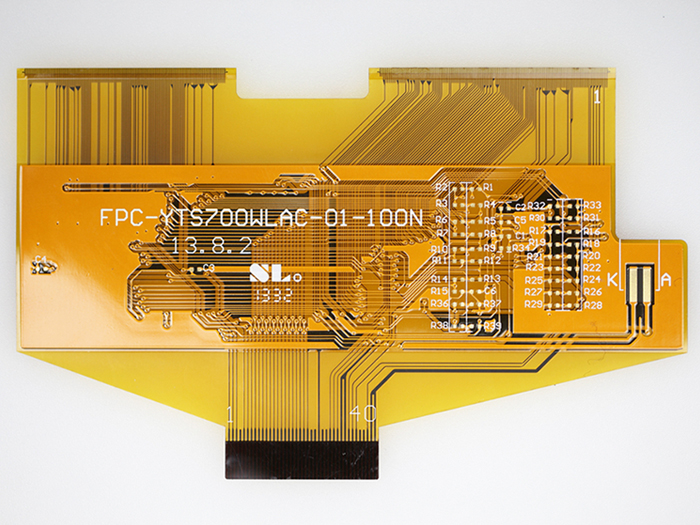

柔性电路板（FPC）凭借轻薄可弯曲、耐高温等特性，广泛应用于电子产品中需要灵活布线的场景。柔性电路板上要求分布的微米级电路对工艺提出了一定挑战，金属掩膜版以其独有的优势在FPC高精度制造的领域存在特定应用。

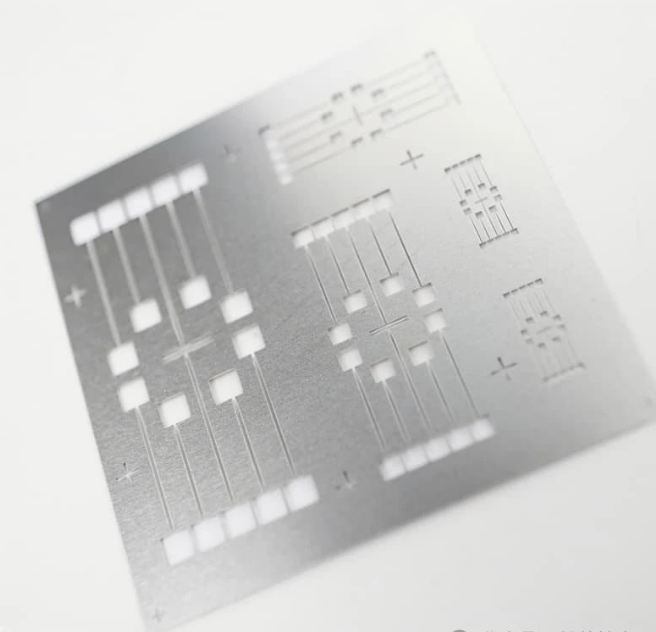

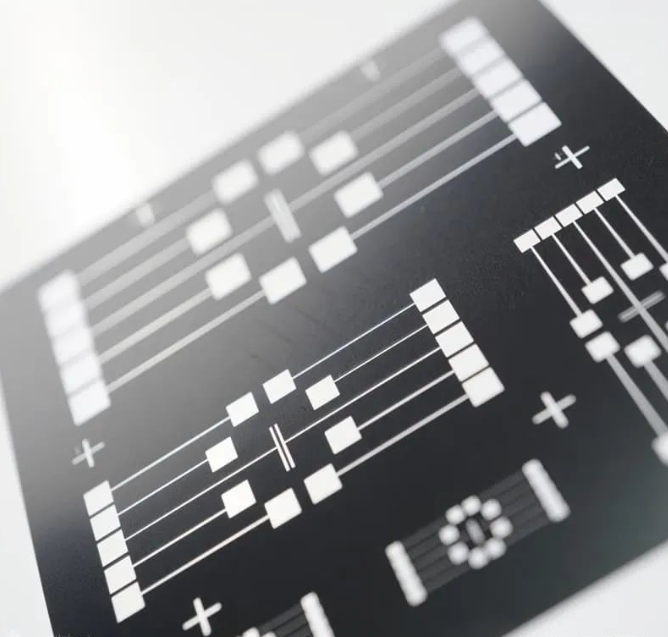

金属掩膜版在 FPC 制造流程中主要用于蚀刻和电镀环节。以蚀刻为例，在 FPC 的生产过程中，需要将覆铜板上不需要的铜箔去除，从而形成特定的电路图案。此时，金属掩膜版就像一个 “模板”，被放置在覆铜板上。通过曝光工艺，将掩膜版上的图案转移到覆铜板表面的感光材料上，经过显影，未被感光材料覆盖的铜箔部分就会暴露出来。在后续的蚀刻步骤中，这些暴露的铜箔被蚀刻掉，而被掩膜版保护的部分则保留下来，最终形成所需的电路图案。在电镀工艺里，金属掩膜版则用于控制电镀区域，使得特定部位能够镀上所需的金属，如金、锡等，以增强线路的导电性、抗氧化性和可焊性。

FPC金属掩膜版的设计与制造绝非易事。设计时，需根据 FPC 的电路布局和功能需求，精确规划掩膜版上的开口形状、尺寸以及位置。随着 FPC 朝着高密度、精细化方向发展，电路线条越来越细，间距越来越小，这对金属掩膜版的设计精度提出了极高要求。制造过程同样充满挑战，要选择合适的金属材料，如不锈钢等。这类材料需具备良好的平整度、耐磨性和耐腐蚀性，以确保在多次使用过程中，掩膜版的图案精度不发生变化。同时，制造工艺中的光刻、蚀刻等步骤，必须严格控制参数，才能制作出符合高精度要求的金属掩膜版。稍有偏差，就可能导致 FPC 上的电路出现短路、断路等问题，影响产品质量。

在 FPC 制造中，金属掩膜版发挥着不可替代的作用。它能确保电路图案的高精度复制，保障 FPC 上复杂电路的精准呈现，满足电子产品对小型化、高性能的需求。在如今 5G 通信、可穿戴设备等新兴领域，FPC 的应用愈发广泛。以可穿戴设备为例，其内部空间极为有限，却需要集成多种功能的电路，这就依赖 FPC 的轻薄与高集成度特性。而金属掩膜版在其中，助力 FPC 实现精细线路布局，为可穿戴设备的小型化和多功能化提供了有力支撑。

软板在线宽/线距≤50μm的微细线路加工环节中，激光切割技术在金属掩膜版上加工的图形精度可达到±10μm，直接用于蚀刻等工艺时能一定程度上规避传统制造方法存在的图形失真风险，有助于提升良率。同时，金属掩膜版能够在覆盖层贴合工艺中帮助精准定位和保护非开孔区域，确保焊盘暴露开口尺寸与位置的一致性，为后续焊接提供可靠基础。

此外，在选择性电镀、局部涂覆等特殊工艺中，金属掩膜版可遮挡无需处理的区域，实现区域化精准加工。其耐高温特性（可耐受300℃以上）适配热压合等高温制程，有效避免热变形。金属材质的超强耐久性（重复使用数千次）大幅降低大批量生产的综合成本，相比传统选择更具经济性。

随着科技的不断进步，FPC 制造技术也在持续革新。金属掩膜版作为其中的关键环节，正朝着更高精度、更低成本的方向发展。一方面，制造工艺不断优化，如采用更先进的激光直写光刻技术，有望进一步提升掩膜版的图案精度，突破现有技术瓶颈；另一方面，新材料的研发也在紧锣密鼓地进行，若能找到性能更优、成本更低的替代材料，将大幅降低 FPC 的生产成本，推动 FPC 在更多领域的普及应用。在未来，金属掩膜版将在 FPC 制造领域持续发光发热，为电子产业的蓬勃发展注入源源不断的动力。
