从制造工艺角度，指纹识别 FPC 存在哪些提升空间？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：190发布日期：2025-04-28 10:21【大中小】

在现代智能设备中，指纹识别已成为安全便捷解锁的关键技术，而指纹识别柔性印刷电路板（FPC）作为其中的核心组件，其制造工艺的优劣直接影响着指纹识别的性能。从制造工艺角度深入剖析，指纹识别 FPC 仍存在诸多提升空间。

指纹识别 FPC线路精度的提升是关键一环。指纹识别需采集细微指纹特征，这要求 FPC 上的线路极为精密。当前，虽采用激光钻孔、精密蚀刻等技术，但随着对识别精度要求的不断提高，线路精度仍有进步空间。例如，进一步缩小线路间距，可减少信号传输干扰，提升信号传输准确性与稳定性，为更精准的指纹特征采集与传输提供保障。以现有技术，线路间距若能从目前普遍的几十微米级别，突破至十几微米甚至更低，将极大提升指纹识别的精准度，能捕捉到更细微的指纹细节，降低误识别率。

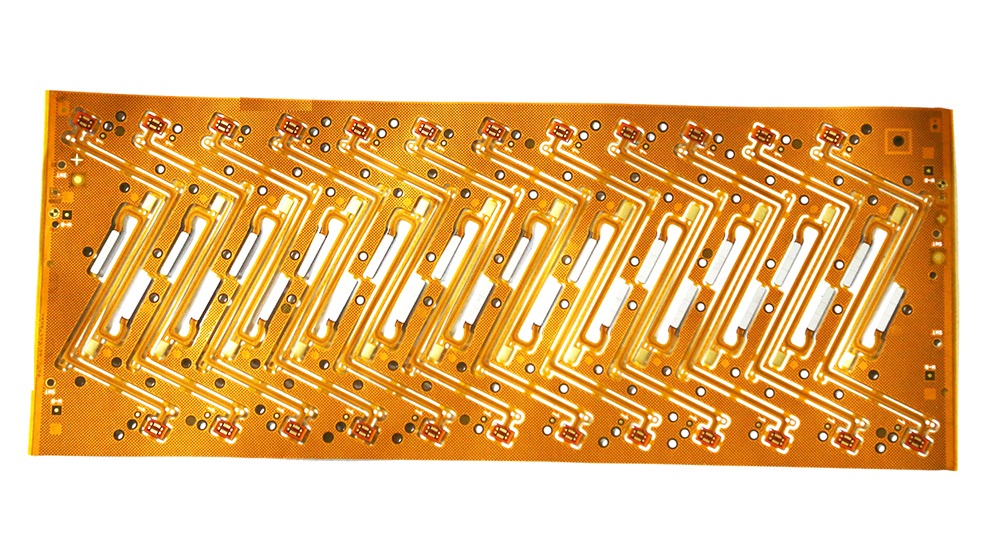

指纹识别软板在微型化元器件布局方面，移动设备轻薄化趋势促使指纹识别 FPC 上的元器件需高度集成、布局紧凑。制造工艺需不断优化，以应对这一挑战。在芯片贴合环节，采用更先进的高精度贴装技术，确保芯片位置精准，减少因位置偏差导致的信号传输问题。同时，合理规划电容、电阻等小型元器件的布局，在有限空间内实现最优电气连接，提升整体性能。例如，利用 3D 封装技术，将部分元器件立体堆叠，在不增加 FPC 面积的前提下，增加元器件数量与功能集成度。

抗干扰设计的制造工艺同样亟待改进。指纹识别模组工作环境复杂，易受电磁干扰。现有的屏蔽层、接地设计等虽有一定效果，但面对日益复杂的电磁环境，仍显不足。制造过程中，可采用新型电磁屏蔽材料，提升屏蔽效果。在多层 FPC 制造时，优化层间绝缘材料与结构设计，减少层间信号串扰。通过在 FPC 表面涂覆特殊的抗电磁干扰涂层，能有效阻挡外界电磁信号对指纹电信号的干扰，确保信号纯净度，使指纹识别系统在强电磁环境下也能稳定工作。

多层压合技术关乎 FPC 的整体性能。为满足复杂线路设计需求，指纹识别 FPC 常采用多层结构。在压合过程中，如何确保各层紧密结合且层间绝缘性良好是一大难题。提升压合设备精度与控制技术，精确控制压合温度、压力与时间参数，能有效改善层间结合质量。采用先进的真空压合技术，减少压合过程中气泡的产生，避免因气泡导致的线路短路或绝缘性能下降问题。引入在线检测技术，实时监测压合过程中的质量参数，及时调整工艺，保障多层 FPC 的质量稳定性。

表面处理工艺对 FPC 线路的保护至关重要。目前常见的镀金、OSP 等表面处理，在耐磨性与抗氧化性方面还有提升空间。研发新型表面处理材料与工艺，如采用纳米涂层技术，在 FPC 线路表面形成一层极薄且坚硬的保护膜，既能提高耐磨性，又能增强抗氧化、抗腐蚀能力，延长 FPC 使用寿命，确保在长期使用与复杂环境下，指纹识别 FPC 依然能稳定工作，保障指纹识别功能的可靠性。
