1、FPC层压工艺及其主要压实材料介绍

FPC电路板也称为柔性电路板，或“柔性板”。在工业上，FPC板是由柔性绝缘基板（主要是聚酰亚胺或聚酯薄膜）制成的印刷电路板，其具有许多硬印刷电路板所没有的优点。例如，它可以弯曲，滚动，折叠，使用FPC可以大大减少电子产品的体积，满足电子产品在高密度，小型化，高可靠性方向的需求，因此，FPC在太空，军事，移动通信，笔记本电脑，电脑周边设备，PDA，数码相机等领域或产品已被广泛使用。

FPC层压工艺及其应用领域的介绍

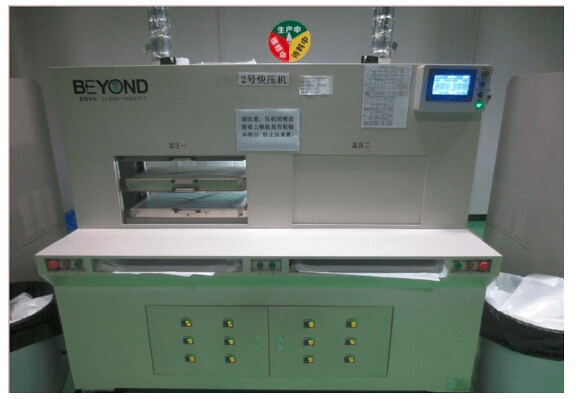

FPC层压工艺：层压和开模进给/闭模预压/冷却/开/切工艺准备TPX分离膜\钢\硅胶和灰尘粘合布或除尘纸清洁在生产以下工艺之前的钢：1。板\二氧化硅\脱膜表面灰尘，杂物等。将分离膜（500m×500m）的尺寸打开并放置在层压区域中。在每次层压一个循环后，需要400块备用钢板，这样连续生产不会破坏材料。在层压操作时，您应该用双手或手指用5个手指戴手套。严禁用裸手触摸软板。 D.当板堆叠时，首先放置钢板。保持这10层的堆叠（特殊要求除外），在每层上放置FPC的数量，以确定每1PNL板尺寸的可悬垂FPC层的数量（从板到硅胶四边的距离应该是保持在7cm以上），FPC应尽可能放在硅胶中间，每个板应间隔2厘米。 FPC的厚度应在每层中保持一致（例如，单个面板不能与多层混合），并且FPC的每个开口和每个层应该是相同的。并且图片的位置和顺序大致相同。放置时，FPC涂层表面或浆料增强表面应朝上，分离的薄膜应平整并覆盖在软板上，不会起皱或折叠。操作后，堆叠的FPC应平放在传送带上。进入下一步。

2、FPC层压材料

分离膜

在严格的质量控制和后期固化的帮助下，它具有高的特性耐压，分离效果好，压制过程无污染。分离的薄膜可以以卷的形式和定制的尺寸供应，以满足客户的不同规格，并提供将层压部件驱动到致密层压所需的适当的和施加的液体压力。它消除了进入保护层底部和电路板之间的空气。

TPX分离膜

其效果类似于上述类型的膜，但一些FPC电路板制造商有严格的要求。 TPX离型膜是一种高性能分子材料，可用于各种高性能脱模膜的应用。它以优异的脱膜和耐热性用作柔性印刷基板（FPC）的主电路板和切削刃材料。可根据用途选择适用于各种场合的脱模薄膜，包括单层和多层产品。

3、钢板

FPC层压工艺及其应用领域的介绍
