折叠屏手机总断触？FPC 抗弯折的 “致命弱点” 如何破解？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：28发布日期：2025-05-21 09:30【大中小】

当折叠屏手机以独特的形态掀起消费电子新浪潮时，频繁出现的断触问题却让用户体验大打折扣。这背后，柔性印刷电路板（FPC）作为连接屏幕与手机主板的 “神经”，其抗弯折性能的 “致命弱点” 成为关键症结。那么，FPC 在折叠过程中究竟面临哪些挑战，又该如何破解呢？

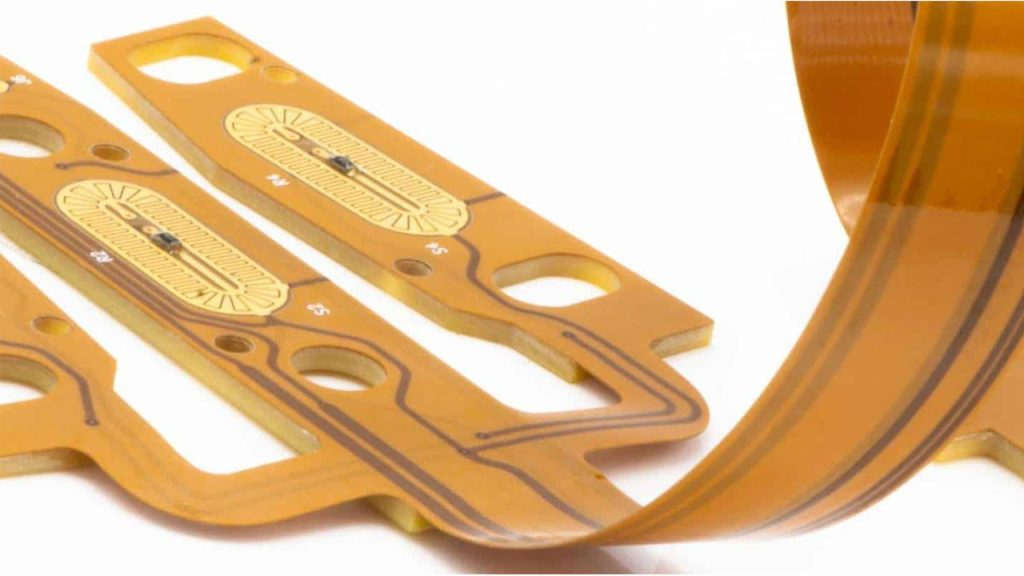

FPC 在折叠屏手机中承担着传输触控、显示等关键信号的重任。在频繁开合过程中，FPC 需要承受反复的弯折、拉伸与压缩，极易引发线路断裂、焊点脱落或信号干扰等问题。从材料层面看，尽管聚酰亚胺（PI）作为 FPC 的主流基材，具备一定的柔韧性与耐温性，但长期弯折后，材料内部会产生微裂纹，导致绝缘性能下降；铜箔作为导电层，在弯折应力作用下，易出现塑性变形与断裂，进而造成线路断路或信号传输不稳定。

软板从结构设计角度分析，传统 FPC 的线路布局若未充分考虑弯折区域的应力分布，会加剧线路损坏风险。例如，直角走线、过密的线路排布会在弯折时形成应力集中点，使线路更易断裂；同时，FPC 与屏幕、主板的连接部位，由于刚性差异较大，在弯折过程中产生的应力突变，也容易导致焊点松动或脱落，最终引发断触现象。

面对这些挑战，行业正从材料创新、结构优化和工艺改进等多维度寻求破解之道。在材料方面，新型高柔韧性材料不断涌现。部分厂商通过在 PI 基材中添加纳米级填料，如石墨烯、碳纳米管等，增强材料的机械强度与抗疲劳性能；同时，采用新型合金铜箔替代传统铜箔，提升其延展性与抗弯折寿命。此外，可自修复材料的研发也取得进展，当材料出现微裂纹时，内部的修复剂可自动填充裂缝，恢复材料性能。

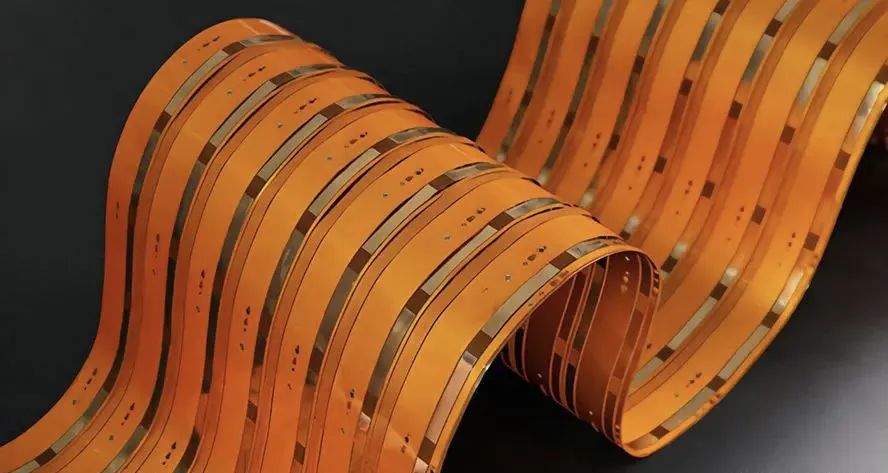

柔性线路板结构设计的优化是提升 FPC 抗弯折能力的关键。一方面，采用 “Ω” 型、蛇形等柔性走线设计，利用线路的冗余长度吸收弯折应力，避免应力集中；另一方面，在 FPC 弯折区域增加弹性补强片，通过缓冲材料分散应力，保护内部线路。同时，改进 FPC 与其他部件的连接方式，如采用柔性铰链替代传统刚性连接，减少弯折时的应力传递。
