柔性电路板与刚性电路板有哪些区别呢？它有怎样的优势？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：971发布日期：2024-09-27 09:02【大中小】

柔性电路板如何颠覆电子行业？

早在智能手机行业大洗牌之前，柔性印刷电路板（柔性PCB）就已悄然在各行各业掀起波澜。柔性PCB 问世于 20 世纪 50年代，是许多电子设备的重要元件，最初是为军事和航空航天应用而开发。

柔性 PCB可以满足一些最严苛的技术需求：灵活、重量轻且具有韧性。几十年过去了，柔性PCB推动着消费电子、医疗技术甚至是汽车系统不断进步，其地位越来越不可或缺。柔性PCB 可以弯曲和扭曲，为电子设计开辟了新的可能，让曾经不可能实现的设计变为现实。

2007 年，iPhone 的发布让公众了解到了柔性 PCB 的潜力。按照乔布斯的设想，柔性 PCB 可置于小巧、紧凑的 iPhone 机身内。这是一个重要的时刻，柔性PCB 自此开始在现代电子设计中发挥关键作用。

柔性PCB 的发明源自需求的驱动。随着市场对电子设备的需求不断增长，工程师发现，传统刚性电路板的局限性越来越大。他们需要创新，突破物理极限一并且他们做到了。

什么是柔性PCB?

那么，柔性 PCB 究竟是由什么制成的呢？要了解柔性 PCB，我们需要先讨论一下刚性 PCB 和它们二者之间的区别。

刚性 PCB

刚性 PCB 是最常见的印刷电路板类型。它们的制造方法是将若干张玻璃纤维布浸泡在环氧树脂中。这样就形成了一种坚固的材料，称为“基板”。基板看上去像是紧密编织的纤维嵌入到凝胶状物质中。

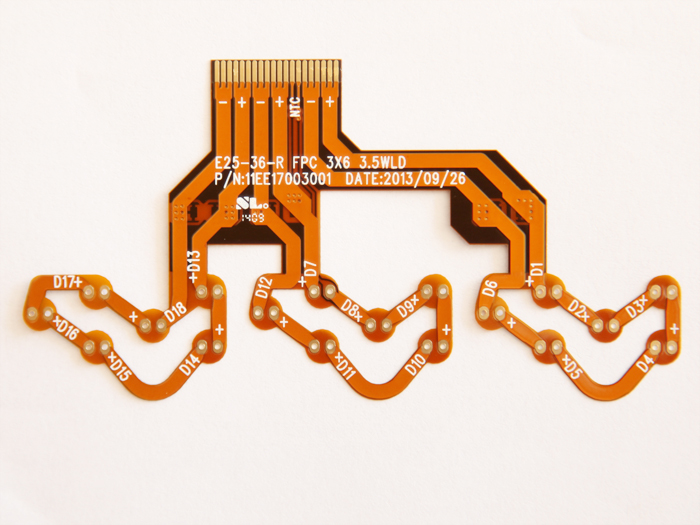

柔性 PCB

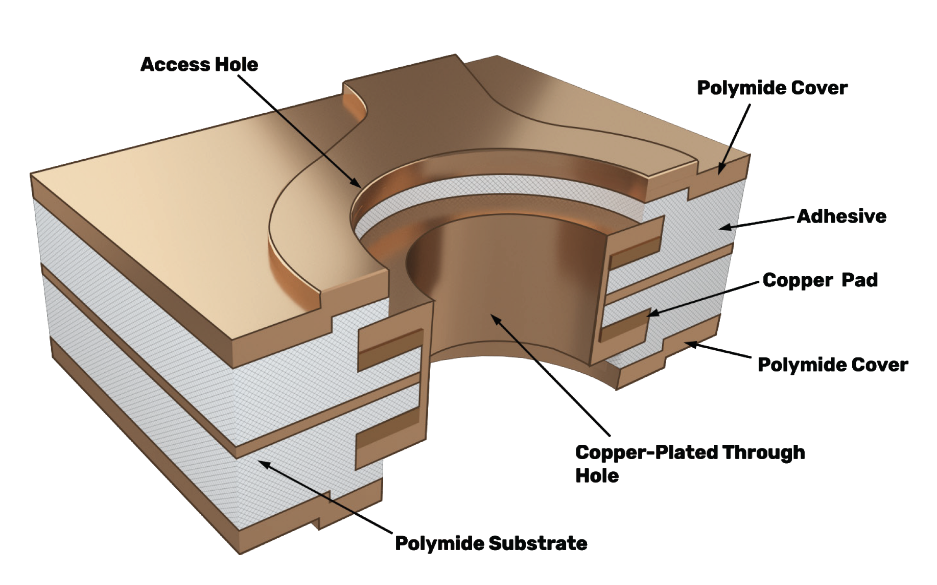

柔性PCB 的工作原理大不相同。它们使用极薄（通常低于3.9 密耳/0.1毫米）的柔性塑料薄膜（由聚酰亚胺或聚酯制成）作为基板，而不是编织玻璃纤维。

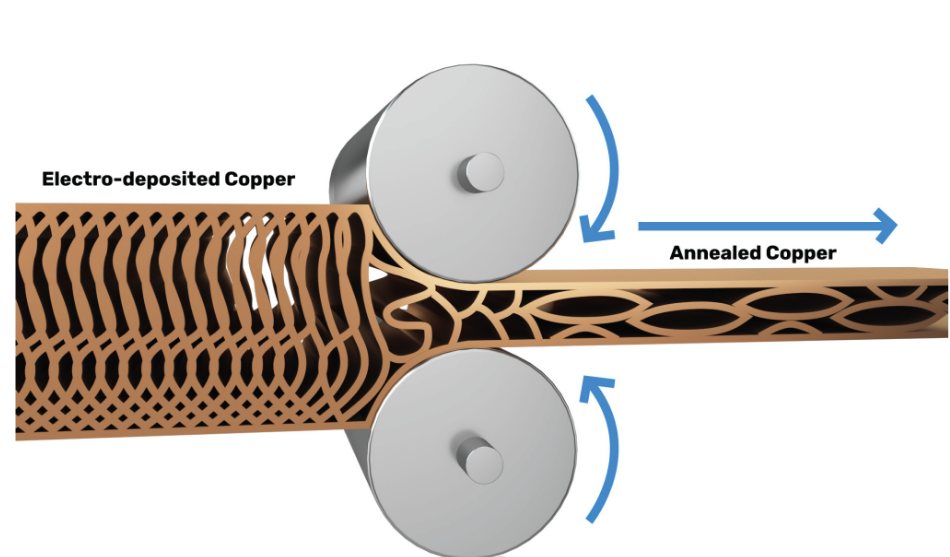

使用粘合剂将轧制退火铜直接粘合到柔性塑料基板上，而不是使用铜箔片。

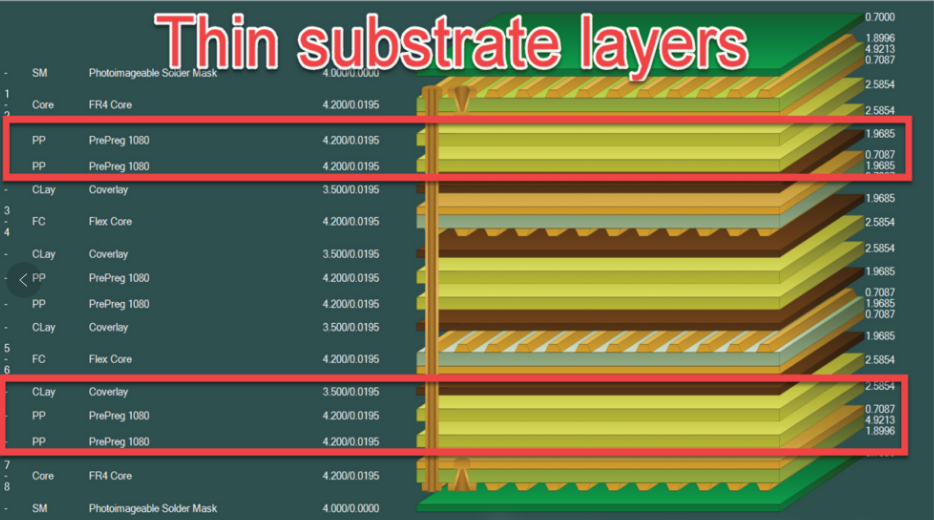

这样，铜就能与下方的塑料薄膜基板一起弯曲。通过交替堆叠更多的塑料薄膜和铜，可以增加更多层数。

这样就得到了柔性可弯曲电路，它可以扭曲、折叠并弯曲到狭小的三维空间中，这与标准PCB的扁平刚性结构不同。

刚性结构增加了标准PCB 的结构完整性，但却限制了安装空间的形状和尺寸。柔性 PCB 牺牲了一些刚性，但几乎能扭曲成任何所需的三维形状，从而使紧凑的电子封装成为可能。这使得柔性电路成为笔记本电脑、智能手机、可穿戴设备等现代超薄设备中必不可少的组件。

这种灵活性开辟了更多可能性，使工程师能够创造出比以往更小、更轻、更耐用的产品。

柔性 PCB 的优势

柔性 PCB具有一系列优点，是现代电子设计的理想选择:

1. 节省空间，减轻重量：柔性电路可以布线、弯曲和折叠，以适应狭小的空间，从而实现更紧凑、更轻便的电子产品设计。

2. 可靠性更高：柔性 PCB 能更好地承受弯曲、扭曲和振动，因此比刚性 PCB 更耐用、更可靠。例如，这些特点使它们适用于军事应用和极端环境。

3. 设计灵活：柔性电路的塑形能力为产品设计提供了新的可能，有助于打造符合人体工程学的创新外形设计。我们不再局限于依据刚性PCB 的形状来设计产品。工程师可以充分发挥设计想象力，无线耳机就是一个很好的例子。

4. 简化组装：柔性电路无需使用电缆和连接器，从而简化了组装流程，降低了接线错误的风险。以相机或手机为例，如果设计原型的引脚数较多，交叉连接可能会烧毁元件，而柔性电路则可以避免这种麻烦。

5. 信号完整性：柔性 PCB 的阻抗和屏蔽是可控的，能够为高速、高频应用提供更好的信号完整性和性能。与标准刚性 PCB 基板相比，柔性 PCB 中通常使用的聚酰亚胺材料具有更一致的介电常数。因此,柔性PCB 可以实现更一致的信号完整性。

阅读完本文，你一定对柔性电路板与刚性电路板有了更多的了解。面对不同的需求，选择使用性能更合适的电路板。它们各具优势，共同配合着产品的制造，在未来也会有更大的进步与发展。
