说起电路板，脑子里总是先闪过一大块金属板子。实际上，如果拆开笔记本电脑或液晶显示屏之类比较轻薄的电子产品，就会发现里面有很多柔软可弯曲的“折纸电路”，那就是我们常说的柔性电路板。

这类柔性电路板的核心层是超薄的高分子膜，首先高分子膜会被机器夹在两张铜质薄片中间。

上机器先统一切割成长方形薄片后，用层压板隔离开来放成一摞。

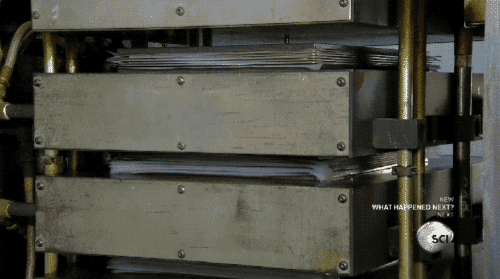

之后送进真空泵箱将各层紧密吸合在一起，再送进高温高压箱处理数小时，由于位于中间层的高分子膜上本身有热活化粘合剂的涂层，这样一来原来的3层会粘结成一个整体。

这摞压板接下来会被裁成固定大小的板子并钻上小孔方便集装，然后通过加膜机在电路板表面粘上第 4 层感光层薄膜。

技工根据客户需求用电脑绘制集成电路图，接着把板子放进曝光机里，电脑会控制机器对感光层进行激光扫描。照射过的感光层表面会发生反应并变硬，这样就能保护住下面的铜层不怕酸洗了。

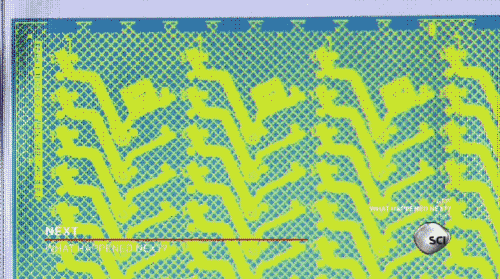

用酸洗机器清洗未被激光照射过的区域后，整个高分子膜上还留下的铜层就是原来电脑绘制的集成电路了。接着用粘尘滚筒清除表面灰尘，再放上第 5 层绝缘层。

最后把整个电路板，用塑料纸和层压板隔离开来放成一摞，再次送进真空泵箱将各层紧密吸合在一起，之后送进高温高压箱处理数小时。

等到电路板冷却下来，就可以人工放进模具里，用冲压机做出指定的形状后，一个柔性电路板就正式完工了。
