你了解柔性线路板覆盖层材料的“秘密”吗？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：148发布日期：2025-03-22 09:18【大中小】

随着现代电子产品朝着轻薄化、可穿戴化和高可靠性方向发展，柔性PCB（Flexible Printed Circuit Board）因其卓越的柔韧性、轻量化和空间适应能力，已成为电子行业不可或缺的一部分。

柔性PCB制造中，覆盖层材料和粘合工艺的选择与优化，直接影响其机械性能、电气性能以及环境适应能力。本文将从覆盖层材料的特性、工艺选择及粘合工艺的优化等方面，深入探讨柔性PCB的关键技术要点。

柔性线路板覆盖层的定义与作用

覆盖层是柔性PCB上的一层保护性材料，通常覆盖在导电线路表面，以提供以下功能：

机械保护：防止导电线路在折叠、弯曲过程中因机械应力而破损。

电气绝缘：隔离导电线路，避免短路，同时提高线路的耐电压性能。

环境保护：抵抗湿气、化学腐蚀和其他环境因素对电路的侵害。

焊接屏蔽：在焊接过程中保护非焊接区域，避免锡膏或焊料污染电路。

覆盖层的性能直接影响柔性PCB的可靠性，材料和工艺的选择需根据具体应用需求进行优化。

覆盖层材料的分类与特性目前，柔性PCB覆盖层材料主要分为两类：

覆盖膜（Coverlay Film）和柔性阻焊油墨（Flexible Solder Mask）。

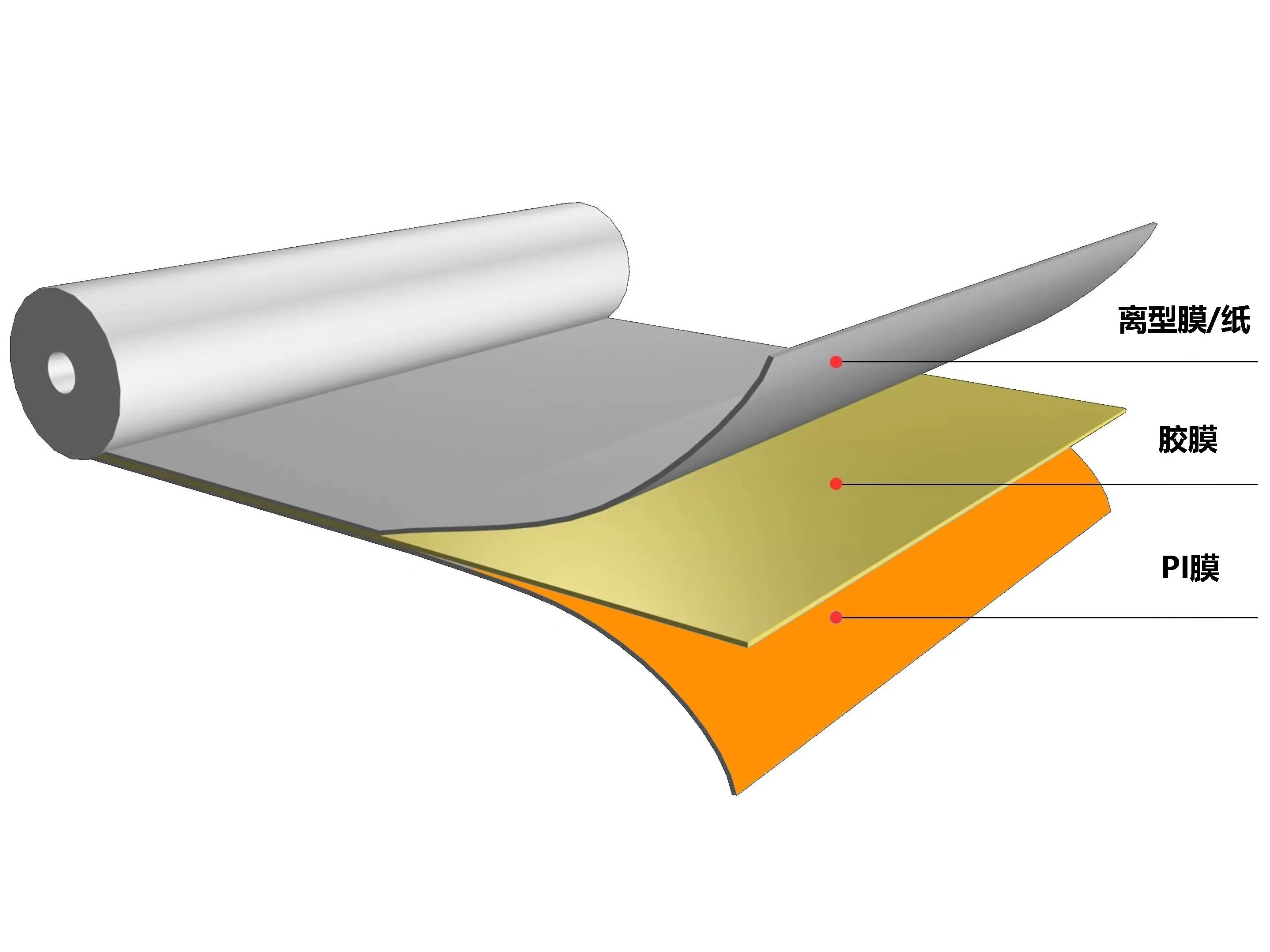

1. 覆盖膜（Coverlay Film）覆盖膜是由聚酰亚胺（PI）薄膜与热固性粘合剂（如环氧树脂或丙烯酸树脂）复合而成的材料。它是柔性PCB中应用最广泛的覆盖层材料，尤其在高可靠性和严苛环境下具有显著优势。

优点：

机械性能优异：PI膜具有极高的拉伸强度和柔韧性，能承受反复弯折。

优异的耐热性：PI膜的热分解温度高达400℃以上，适应高温焊接工艺。

高电气绝缘性能：PI膜的绝缘强度超过100kV/mm，适合高压应用场景。

耐化学腐蚀性：对酸碱、溶剂等化学品有良好的耐受性。

缺点：成本较高，尤其在大批量生产中，会显著增加制造费用。加工工艺复杂，需要精确的定位和高温压合设备。

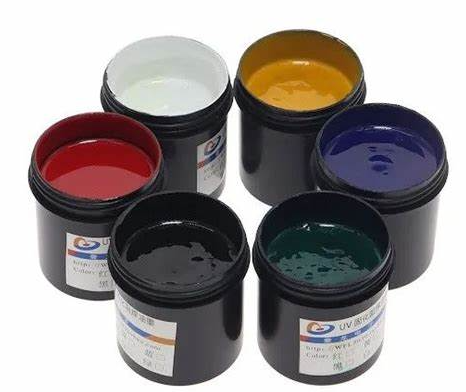

2. 柔性阻焊油墨（Flexible Solder Mask）柔性阻焊油墨是一种液态材料，通过丝网印刷或喷涂工艺涂覆在柔性PCB表面，随后经过紫外光固化或热固化工艺形成覆盖层。

优点：加工灵活性高：适合复杂图形和小批量定制化生产。

成本低：相比覆盖膜，阻焊油墨的材料和加工成本较低。

轻薄化设计：阻焊油墨层厚度通常小于覆盖膜，有助于实现极薄的柔性电路设计。

缺点：

机械性能较弱：在反复弯折中容易产生裂纹或剥离，不适合高动态应力场景。

耐热性有限：通常只能承受短时间的高温焊接。

环境适应性较差：耐湿性和化学稳定性不如覆盖膜。

软板FPC覆盖层材料虽然看似不起眼，却在FPC的性能和可靠性方面发挥着至关重要的作用。随着技术的不断进步，覆盖层材料将朝着更轻薄、更高性能、更环保的方向发展，为电子设备的创新提供更强大的支持。

ps:部分图片来源于网络，如有侵权，请联系我们删除
