CCS集成母排作为电池管理系统BMS的一部分，以FPC方案替代传统铜线线束方案，近年来被新能源动力与储能电池厂快速推广。

FPC为信号采集组件的CCS集成母排，解决了传统采样线束和母排布局散乱、空间占用大、自动化程度低等痛点问题，同时具备轻量化、高安全性、高可维护性、设计灵活及高自动化等优势，有利于提高电池包内部空间利用率及组装效率，适合规模化生产，因而广泛应用于新能源汽车电池及储能领域。

作为CCS集成母排信号采集和传输的关键组件。

柔性电路板（Flexible Printed Circuit，简称FPC）是一种以柔性覆铜板（FCCL）为基材制成的印制电路板，柔性覆铜板（FCCL）的成本在FPC加工中占比达到40%-50%。

柔性覆铜板（FCCL）主要由铜箔、聚酰亚胺或聚酯薄膜和胶黏剂组成，其中，铜箔具有良好的导电性能和可加工性，能够提供电路板所需的导电路径，还可互联元器件。

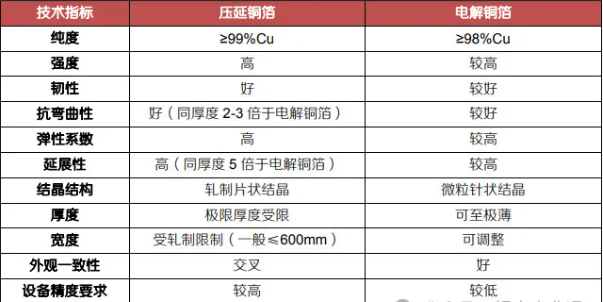

电池软板中的铜箔有多种分类方式，根据生产工艺分可分为电解铜箔(Electrode Posited Copper/ ED) 和压延铜箔(Rolled Copper Foil/ RA）两大类，而这两类铜箔都可用于FPC的加工，性能对比如下图所示，可以根据具体应用场景需求来做选择。

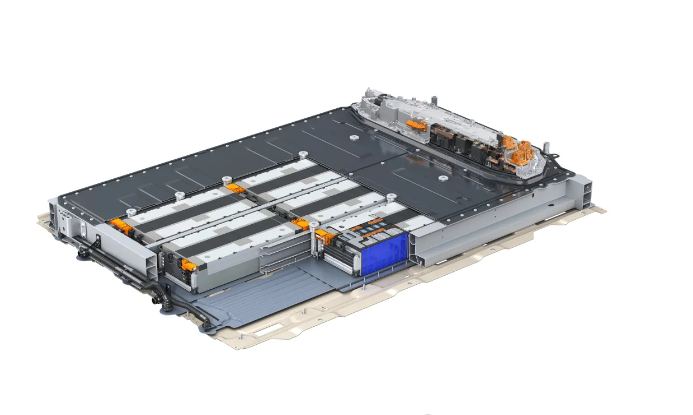

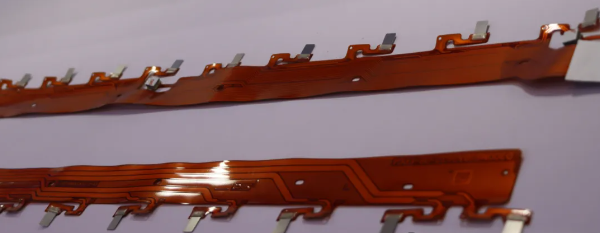

新能源汽车的动力电池包一般安装于整车底部，振动是电池包面临的最常见机械工况。为避免动力电池FPC软板在车辆运行中发生断裂、形变等风险，确保运行中电池内部连接的可靠性，基材需要有良好的延展性。因此，目前动力电池FPC软板基本采用延展性更好的压延铜箔。

压延铜箔是利用塑性加工原理通过对高精度铜带（厚度通常小于150微米）反复轧制—退火而成的产品（厚度通常介于4-100微米，宽度通常＜800毫米），其结晶形态呈片状结构，与电解铜箔相比，具有更好的延展性、抗弯曲性和导电性，以及更高的强度，铜纯度也高于电解铜箔。

但是压延铜箔的薄度与宽度会受到轧辊尺寸的限制，对设备的要求较高，工艺复杂，生产成本高。目前全球压延铜箔产能主要集中在美日企业手中，占据了全球80%以上的市场份额，而国内压延铜箔整体发展较晚，目前实际供给企业较少。
