软板厂覆铜注意事项有哪些?

文章来源:作者:何琴 查看手机网址
扫一扫!
扫一扫!
人气:157发布日期:2022-06-22 10:41【

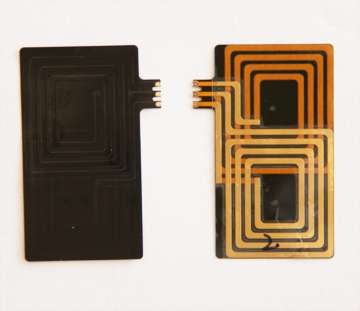

  软板厂覆铜是软板设计中一个至关重要的步骤,具有一定的技术含量。在覆铜中,为了让覆铜达到我们预期的效果,软板覆铜注意事项有哪些呢?软板厂下面为你总结了几点经验:

1、如果软板的地较多,有SGND、AGND、GND等,就要根据板面位置的不同,分别以最主要的“地”作为基准来独立覆铜,数字地和模拟地分开覆铜。

2、对不同地的单点连接,做法是通过0欧电阻、磁珠或电感连接。

3、晶振附近的覆铜,做法是在环绕晶振覆铜,然后将晶振的外壳另行接地。

4、孤岛问题,如果觉得很大,那就定义个地过孔添加进去。

5、开始布线时应对地线一视同仁,走线的时候就应该把地线走好,不能依靠覆铜后通过添加过孔来消除为连接的地引脚。

6、在板子上最好不要有尖的角出现,建议使用圆弧的边沿线。

7、多层板中间层的布线空旷区域,不要覆铜。

8、设备内部的金属,如金属散热器、金属加固条等,一定要实现“良好接地”。

9、三端稳压器的散热金属块,一定要良好接地。晶振附近的接地隔离带,一定要良好接地。总结:软板上的覆铜,如果接地问题处理好了,就能减少信号线的回流面积,减小信号对外的电磁干扰。

以上便是总结的软板覆铜注意事项,深联电路软板厂希望你们能有所收获。
