一文看懂PCB天线、FPC天线的特性

文章来源:作者:何琴 查看手机网址
扫一扫!
扫一扫!
人气:38889发布日期:2018-07-10 11:25【

  物联网、智能硬件产品,要联网传输数据,都需要有天线。空间越小、频段越多,天线设计越复杂。外置天线一般都是标准品,买频段合适的,无需调试,即插即用。例如快递柜、售货机这些,普遍使用磁吸的外置天线,吸在铁皮外壳上即可。这些天线不能放在铁皮柜里面,金属会屏蔽天线信号,所以只能放在外面。好处是使用方便、价格便宜,坏处是不能用在小尺寸产品上。

  天线的长度大约是电磁波波长的1/4,所以信号频率越低,天线的长度越长。因此100MHz左右的FM收音机需要长杆天线,400MHz左右的对讲机,也需要用外置长杆天线。物联网常用的433MHz的无线串口,通常也用外置天线。

  天线做的更短,如1/8波长或1/16波长,也能用,只是效率会下降。某些设备会采用“短天线+LNA”的方式,也能达到长天线的接收效果。但是短天线要达到长天线的发射效果,就需要提升发射功率了,因此对讲机需要发射信号,都是长的外置天线,而FM收音机只收不发,有内置接收天线。例如2G(900MHz)、4G(700-2600MHz)、WIFI和蓝牙(2.4GHz)、GPS(1.5GHz),这些常用的物联网通信方式,可以做内置天线。对于手持机、穿戴设计、智能家居等小尺寸产品,很少使用外置天线,普遍采用内置天线。集成度高,产品外观更美观,性能比外置天线略弱一点。

内置天线主要有:陶瓷天线、PCB天线、FPC/钢片天线

陶瓷天线

陶瓷天线,在物联网产品中用的最多的,就是GPS天线和蓝牙天线了。

优点是:占用空间很小、性能比较好。

缺点是:很难做到多频段,因此难以应用在4G类产品中。对电路板净空要求比较高,不适用于特别紧凑的产品。

GPS、蓝牙和GSM陶瓷天线

PCB天线

上面讲了,天线就是一根特定长度的导线。这根线也可以画在PCB板上,这就是PCB天线。

PCB天线大量应用于蓝牙模块、WIFI模块、ZIGBEE模块等单一频段的模块电路板上。

优点:几乎不需要成本,一次调完就无需再次调试。

缺点:只适合单一频段,如蓝牙,wifi。不同批次的PCB天线性能会有一定偏差。

FPC/钢片天线

钢片和FPC,相当于把PCB板上的天线线路拉出来,用其他外部的金属来做天线。

通常用于频段复杂的中低端手机和智能硬件产品里。

优点:适用于几乎所有的小型电子产品,能够做4G这样的十多个频段的复杂天线,性能好,成本也比较低。

缺点:需要根据每一款产品单独调试。



ps:部分图片来源于网络,如有侵权,请联系我们删除

我要评论:
内容:
(内容最多500个汉字,1000个字符)
验证码:

此文关键字: fpc

最新产品

平板电脑摄像头FPC
平板电脑摄像头FPC
型   号:RM04C01092A
层   数:4
板   厚:0.12mm
材   料:双面无胶电解材料
铜   厚:1/2 OZ
表面处理:沉金1微英寸
最小线宽/线距:0.15mm/0.075mm
FR4补强厚度:0.3mm
其   他:SMT贴片后出货
POS机天线FPC
POS机天线FPC
型   号:RM02C00163A
层   数:2层
板   厚:0.20mm
材   料:双面有胶压延材料
铜   厚:1 OZ
表面处理:沉金1微英寸
最小线宽/线距: 0.1mm/0.2mm
POS机天线FPC
POS机天线FPC
型   号:RM02C00919A
层   数:2
板   厚:0.10mm
材   料:双面无胶电解
铜   厚:1/3 OZ
表面处理:沉金1微英寸
最小线宽/线距:0.43mm/0.29mm
油墨颜色:绿油

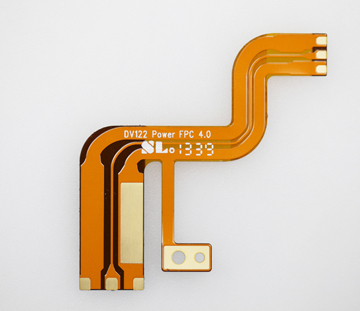

手机天线FPC
手机天线FPC
型   号:RS02C00249A0
层   数:1层
板   厚:0.08mm
材   料:1/3OZ无胶电解
铜   厚:0.5OZ
表面处理:沉金
最小线宽/线距:1.02mm/0.48mm
其   他:贴胶纸

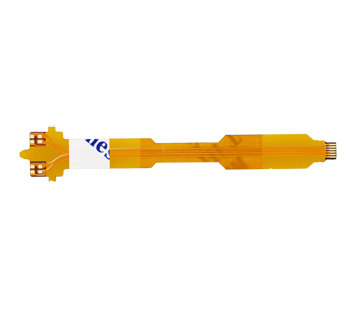

手机天线FPC
手机天线FPC
型   号:RS01C00173A0
层   数:1层
板   厚:0.13mm
材   料:1OZ有胶压延
铜   厚:1OZ
表面处理:沉金
最小线宽/线距:0.2mm/0.1mm
PI补强厚度:0.1MM
其   他:贴胶纸,PI补强
手机天线FPC
手机天线FPC
型   号:RS01C00093A0
层   数:1层
板   厚:0.12mm
材   料:1OZ有胶电解
铜   厚:1OZ
表面处理:沉金
最小线宽/线距:0.3mm/0.3mm
PI补强厚度:0.15MM
其   他:需贴PI补强

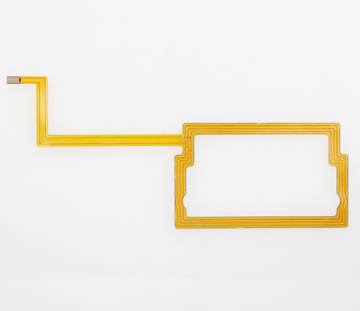

平板电脑天线FPC
