柔性电路板生产厂家如何强化BGA防止开裂

文章来源：责任编辑作者：王灿查看手机网址

扫一扫！

扫一扫!

人气：5749发布日期：2016-04-21 10:14【大中小】

柔性电路板生产厂家的电路板变形情况时有发生，通常是因为高温回焊所造成的快速升温与快速降温（热胀冷缩），再加上电路板上分布不均的零件与铜箔，更恶化了电路板的变形量。

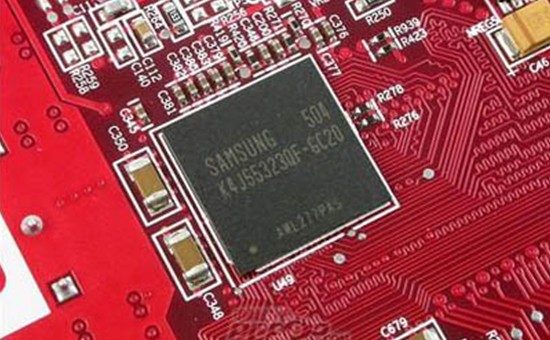

柔性电路板生产厂家

增加电路板抗变形的方法有：

1、增加PCB的厚度。如果可以建议尽量使用1.6mm以上厚度的电路板。如果还是得使用0.8mm、1.0mm、1.2mm厚度的板子，建议使用过炉治具来支撑并强化板子过炉时的变形量。虽然可以尝试降低。

2、使用高Tg的PCB材质。高Tg意味着高刚性，但是价钱也会跟着上升，这个必须取舍。

3、在BGA的周围加钢筋。如果有空间，可以考虑像在盖房子一样，在BGA的四周打上有支撑力的铁框来强化其抵抗应力的能力。

4、在电路板上灌Epoxy胶(potted)。也可以考虑在BGA的周围或是其相对应的电路板背面灌胶，来强化其抗应力的能力。

二、降低PCB的变形量

一般来说当电路板(PCB)被组装到机壳之后应该会受到机壳的保护，可是因为现今的产品越做越薄，尤其是手持装置，经常会发生外力弯曲或是掉落撞击时所产生的电路板变形。

想降低外力对电路板所造成的变形，有下列的方法：

1、增加机构对电路板的缓冲设计。比如说设计一些缓冲材，既使机壳变形了，内部的电路板仍然可以维持不受外部应力影响。但必须可虑缓冲才的寿命与能力。

2、在BGA的周围增加螺丝或定位固定机构。如果我们的目的只是保护BGA，那么可以强制固定 BGA附近的机构，让BGA附近不易变形。

3、强化外壳强度以防止其变形影响到内部电路板。

三、增强BGA的牢靠度

1、在BGA的底部灌胶。

2、加大电路板上BGA焊垫的尺寸。这样会使电路板的布线变得困难，因为球与球之间可以走线的空隙变小了。

3、使用SMD layout。用绿漆覆盖焊垫。

4、使用Vias-in-pad设计。但焊垫上的孔必许电镀填孔，否则过回焊时会有气泡产生，反而容易导致锡球从中间断裂。这就类似盖房子打地桩是一样的道理。

5、增加焊锡量。但必须控制在不可以短路的情况下。

6、fpc生产厂家强烈建议，如果已经是成品了，最好可以使用Stress Gauge找出电路板的应力集中点。
