常见的FPC是哪四种?
柔性印刷电路(FPC)是一种由聚酰亚胺或聚酯薄膜制成的高可靠性和优良的柔性印刷电路板。它具有布线密度高、重量轻、厚度薄、弯曲性好等特点。今天就给大家介绍一下常见的四种柔性电路板。
1、单面柔性板

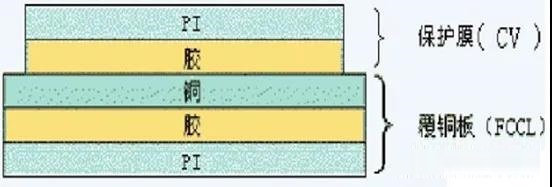

最低成本。当电气性能要求不高,可采用单面接线时,应选用单面柔性板。这种最常见的形式已经商业化使用,如打印机喷墨盒和计算机内存。单面柔性板具有一层化学蚀刻的导电图案,柔性绝缘基板表面的导电图案层为压延铜箔。用于柔性装配的绝缘基板可以是聚酰亚胺(Kapton)、聚对苯二甲酸乙二醇酯(PET)、芳纶纤维纸(Nomex)和聚氯乙烯(PVC)。
2、双面柔性板

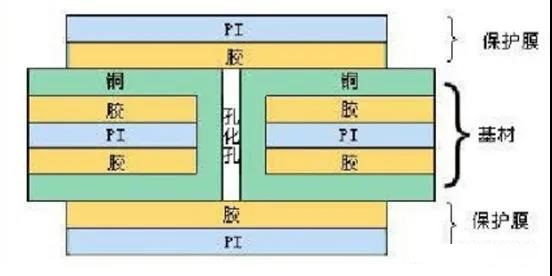

双面FPC是通过在基底膜的两侧蚀刻形成的导电图案。金属化孔连接绝缘材料两侧的图案,形成导电通路,满足设计和使用功能的灵活性。覆盖膜可以保护单面和双面导线,并指示部件的位置。
3、多层柔性板

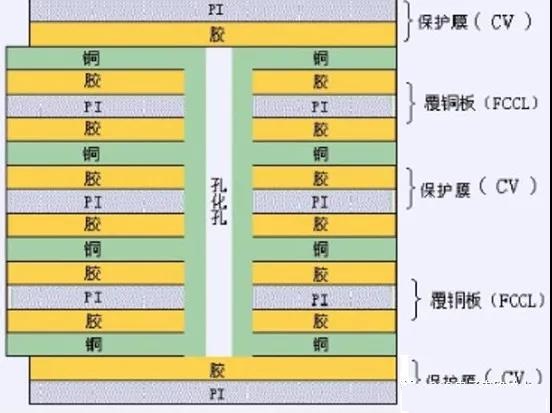

多层柔性板是将三层或多层单面FPC或双面柔性电路板层压在一起,通过钻孔和电镀形成金属化孔,并在不同层之间形成导电通路。这样,就不需要复杂的焊接工艺。尽管设计为这种柔性类型的导电层数量可以是无限的,但为了确保方便组装,在布局设计中应考虑组装尺寸、层数和灵活性之间的相互作用。
4、刚-挠组合型

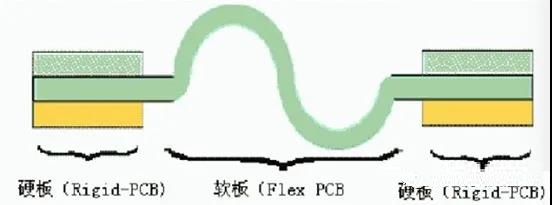

传统的刚挠板是由刚性和柔性基板有选择地层压在一起的组成的。结构紧密,以金属化孔形成导电连接。考虑到可靠性和价格因素,生产厂应试图保持尽可能少的层数。
HDI刚柔结合板:高密度互连(HDI)刚柔结合印刷电路板是高端印刷电路板产品。其目标是满足电子产品向小型化、高频化、高速化、多功能化方向发展的需求。HDI刚柔复合板结合了流行的HDI板和刚柔复合板的优点,促进了电子系统设计和生产的高集成度和高智能化发展,已广泛应用于航空航天、医疗设备、消费等高端电子产品中。
