在最近几年3D打印已经使得电路板的制造更容易和更便宜。然而，目前的柔性电路板仍然非常昂贵。但是，所有这一切可能会发生变化。最近有人发布了如何3D打印电路板，几乎任何类型的FDM 3D打印机都可以打印出方便、实惠的电路板。

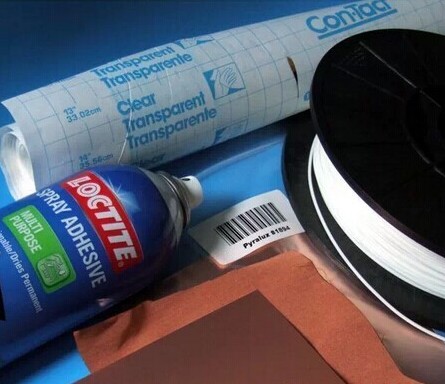

具体是如何做的呢？柔性电路板厂为您解惑，Ninjaflex热塑性弹性体（TPE）丝，一个FDM 3D打印机丝，它有一个有趣的特性：它附着于铜。而我们通常使用的聚乳酸，尼龙和ABS长丝它不沾铜，打印后可能会腐蚀电路板上的图案”。但是，这TPE材料，可以安全地打印在铜基板上，非常适合在在自己家里用3D打印机制作电路板。

柔性电路板

首先，很明显，是设计。依靠流行免费的123D设计，它被拉伸，然后挤出到0.011的厚度。重要的是，他还加入到了间隔图案的一面，它是挤压头首先到达。”当它被3D打印时首先在隔离条的基板上并然后跳转到电路板材料上，再开始打印合适的高度，以容纳电路板材料的厚度。同时打印Ninjaflex长丝，您将需要微调一直您的3D打印机，这可能取决于你的打印机，但你可以需要一个加热床。

研究者使用的MakerBot Replicator X2 3D打印机，这需要挤出头更新为旧模式。至于其他的打印机，他建议如下：“如果你有一个不同的3D打印机，你应该看看Thingiverse对于使用弹簧和滚子轴承，将适合您的打印机的驱动器模块。应该有一个非常小的间隙（橙色箭头）的轴承和传动齿轮下方并在它进入挤压机的热端的孔。Ninjaflex就像是湿面条和差距过大但是，有一点是适用于所有类型的FDM 3D打印机，这种材料：确保你的加热床是水平的！“有一个非常小的误差幅度可能会让你打印薄涂层的铜发生偏差。而关闭并挤出机将发生阻塞，所以你的加热床必须非常平整。”

打印电路图案，然后检查，以了解其粘在铜电路板。如果没有在涂片位置或是不太密，你将不得不调整123D设计的STL文件和加厚模型吧。

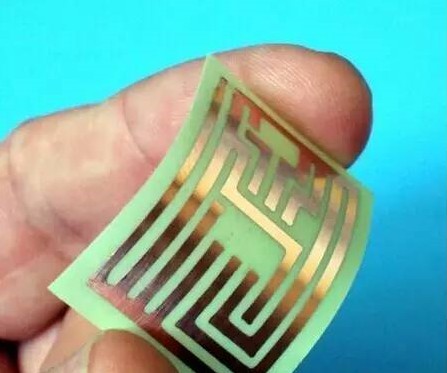

如果所有的事情按计划进行，你现在就会有一个打印的电路板。只是从您的打印床上取下，去除残胶（胶带效果很好），比普通PCB板会快很多。

总而言之，这是一个很简单的过程，绝对比商店买的柔性电路板更便宜，试试看吧！但是如果您是一个需要大量的柔性电路板产品来完成您自己产品的企业或者工厂，建议您还是找专业的大批量柔性电路板厂家——深联电路。专注柔性电路板制造13年！

ps:部分图片来源于网络，如有侵权，请联系我们删除
