柔性电路板厂深联电路对软硬结合板的制造也有一些自己的心得，多年的生产制造过程中，总结了一些关于软硬结合板的优缺点，今天柔性电路板厂从客户的角度一起来聊一聊关于软硬结合板的优缺点。

柔性电路板厂

软硬结合板的缺点：

如果仅仅单纯的以"软板+电路板+连接器"来比较"软硬结合板"，其最大的缺点就是"软硬结合板"的价钱比较贵，有可能会多出原来单纯"软板+硬板"的价钱将近一倍之多，但如果扣除掉连接器的价钱或是HotBar的费用，其价钱则有可能趋向一致。另一个缺点是SMT打件及过炉都可能需要使用托盘(carrier)来支撑软板的部份，这无形中增加了SMT的组装费用。

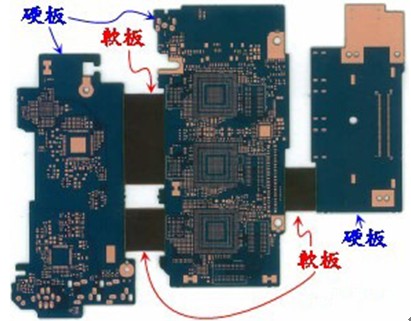

软硬结合板的优点：

除了价钱之外，使用软硬结合板(Rigid-flex Board)则有许多的优点，列举如下：

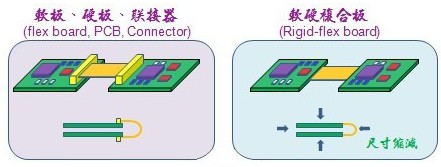

1.可以有效节省电路板上的空间并省去使用连接器或是HotBar的制程。

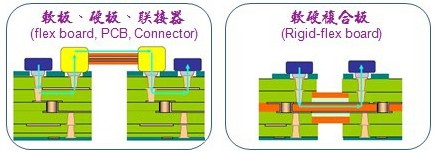

因为软硬板已经结合在一起了，所以原本需要使用连接器或是HotBar制程的空间就可以省掉了，这对一些有高密度需求的板子来说，少掉一个连接器的空间就像捡到一块宝一样。这样子连带的也就省掉了使用连接器的零件费用或是HotBar制程的费用。另外，两片板子之间的空间也会因为省去了连接器而变得可以更紧密。

柔性电路板厂

2.讯号传递的距离缩短、速度增加，可以有效改善可靠度

传统透过连接器的讯号传递为"电路板→连接器→软板→连接器→电路板"，而软硬结合板的讯号传递则降为"电路板→软板→电路板"，讯号传递的距离变短了，在不同介质间讯号传递衰减的问题也减小了，一般电路板上面的线路是铜材质，而连接器的接触端子则是镀金，焊锡接脚处则是镀全锡，而且需使用锡膏焊接在电路板上，讯号在不同的介质间传递难免会有些衰减，如果改用软硬结合板，这些介质就会变得比较少，讯号传递的能力也可以得到相对的提升，对一些讯号准确度需求较高的产品，有助提高其可靠度。
