FPC厂对耦合电路的功能与种类分析!
据FPC厂了解,在多级放大器中,每个放大器相对独立。为了连接主放大器,级间耦合电路是必不可少的。今天就给大家介绍一下耦合电路的功能与种类!一起来看看吧!
1. 耦合电路功能
据FPC厂了解,对耦合电路的要求是,对信号的损耗愈小愈好。有时,耦合电路不仅起级间的信号耦合作用,还要对信号进行一些处理,主要有以下几种情况。
对耦合电路的要求是信号损耗越小越好。在某些特定的时候,耦合电路不仅起到级间信号耦合的作用,还能进行一些信号处理,主要的情况如下:
(1)通过耦合电路将两级放大器之间的直流电路隔离,这是最常用的功能之一。
(2)通过耦合电路获得两个电压大小相等、相位相反的信号。
(3)通过耦合电路对信号的电压进行提升或衰减。
(4)通过耦合电路对前级和后级放大器之间进行阻抗的匹配。
2. 耦合电路种类
据FPC厂了解,多级放大器中的耦合电路主要有下列几种。

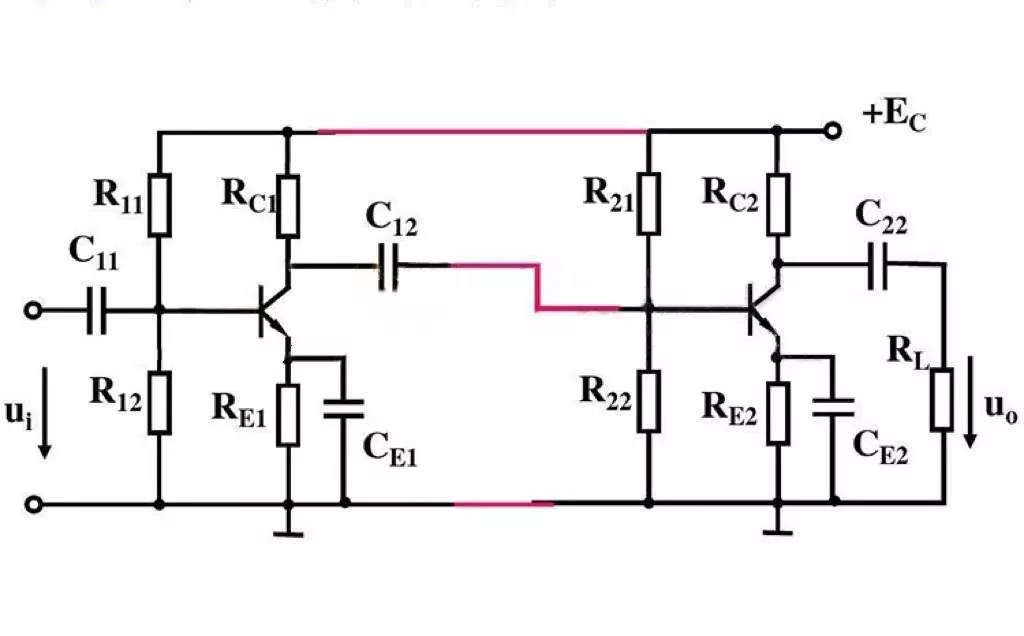

(1)电容器用于阻容耦合电路中的交流信号耦合。这是最常用的耦合电路。电容器具有直接交流隔离的特性,可以隔离前一级的直流电流,同时将交流信号耦合到下一级放大器。该电路广泛应用于多级交流放大器中。
(2)直接耦合电路中没有耦合元器件。它也是一个公共耦合电路,用于直接连接前级放大器的输出和后级放大器的输入。直接耦合电路可用于多级交流放大器和多级直流放大器。这种耦合电路必须用于多级直流放大器。
(3)变压器作为变压器耦合电路中的耦合元件。变压器还具有隔离直流交流的特性,因此该耦合电路类似于电容耦合电路。同时,由于耦合变压器具有阻抗变换的特性,变压器耦合电路的变化形式十分丰富。变压器耦合电路主要用于一些中频放大器、调谐放大器和音频功率放大器的输出级。
