柔性线路板的检验标准你了解吗？下面就让电容屏软板厂家为您介绍一下吧。

1、基板膜面外观：导体不存在的基板膜面外观允许缺陷不超过本身的10%。不允许有其它影响使用的凹凸、折痕、皱纹以及附着异物。

2、覆盖层外观

覆盖膜及覆盖涂层外观的缺陷: 允许范围见下图，不允许有影响使用的凹凸、折痕、皱褶及分层等。

电容屏软板厂家

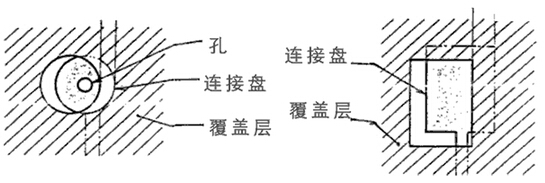

3、连接盘和覆盖层的偏差: 如下图所示，连接盘和覆盖层的偏差ｅ在外形尺寸未满100mm时允许偏差±0.3mm以下，在外形尺寸100mm以上时允许偏差是外形尺寸的±0.3%以下。

电容屏软板厂家

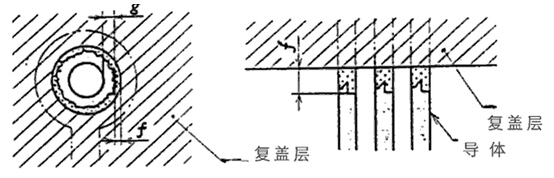

4、粘结剂以及覆盖涂层的流渗: 如下图所示粘结剂以及覆盖涂层的流渗程度ｆ应小于0.2mm以下。但是在连接盘处，加上覆盖层偏差以及冲孔偏差，必须满足最小环宽g≥0.05mm

电容屏软板厂家

5、变色：覆盖层下的导体变色，在经温度40℃，湿度90%，96小时的耐湿性试验后，必须仍满足耐电压、耐弯曲、耐弯折、耐焊接性能要求。

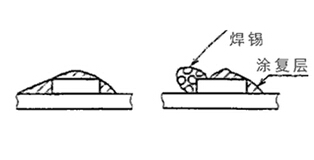

6、涂复层的漏涂: 如下图所示涂复层的漏涂，按可焊性要求进行试验，涂复层漏涂部分的导体上不应粘上锡。

电容屏软板厂家

7、电镀结合不良:镀层不允许有分层，见下图所示，镀层结合不良处的宽W1，长度L，加工后导体宽度W,而且镀层结合不良不得有损于接触区域的可靠性。

电容屏软板厂家

以上柔性线路板的检验标准，你全部都掌握了吗？
