在移动支付、身份认证等场景广泛应用的当下，指纹识别技术的可靠性至关重要。而作为关键载体的柔性印刷电路板（FPC），其抗干扰能力直接影响指纹识别的准确性与稳定性。面对电磁干扰、环境噪声等多重挑战，如何有效提升指纹识别 FPC 的抗干扰能力？

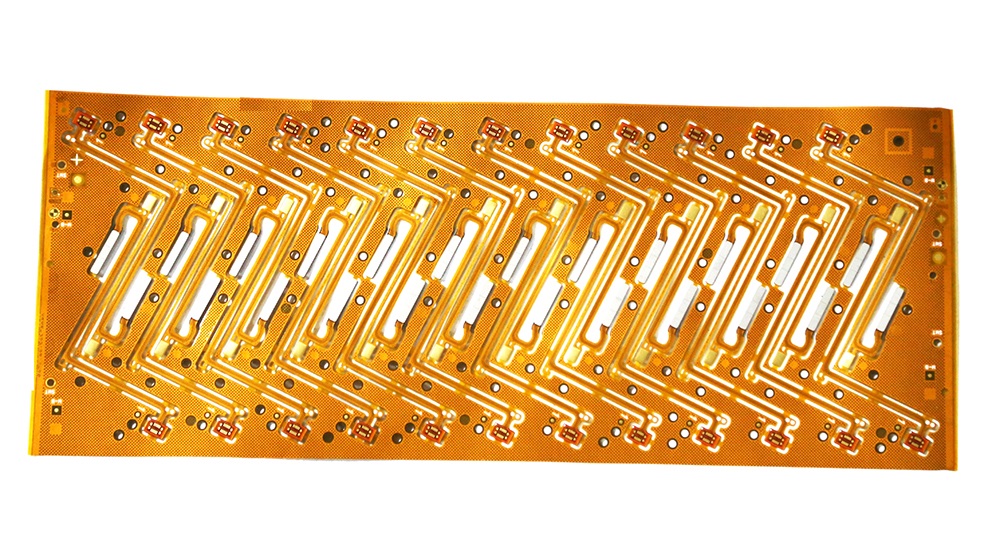

指纹识别 FPC优化材料选择，构建抗干扰基础材料特性是决定 FPC 抗干扰能力的关键因素。传统聚酰亚胺（PI）基材虽具备良好柔韧性，但在高频环境下介电损耗较大，易受电磁干扰影响。相比之下，液晶高分子（LCP）材料凭借低介电常数（Dk≈2.9 - 3.1）和低损耗因子（Df≈0.002 - 0.003）的优势，能显著降低信号传输损耗，减少电磁干扰对指纹识别信号的影响。例如，在高端智能手机中，采用 LCP 基材的指纹识别 FPC，可使信号传输的衰减降低 40%，有效提升指纹识别的准确性。此外，在 FPC 表面添加具有电磁屏蔽功能的材料，如铜箔、石墨烯复合膜等，也能形成物理屏障，阻挡外界电磁信号的侵入。

创新结构设计，增强抗干扰性能合理的结构设计是提升 FPC 抗干扰能力的重要手段。通过优化线路布局，采用差分信号传输方式，可减少信号之间的串扰。将指纹识别信号线路与其他高频信号线路隔离，避免相互干扰；在 FPC 表面设计完整的接地层，形成静电屏蔽，防止静电干扰影响指纹识别模块工作。对于采用超声波指纹识别技术的 FPC，还需考虑声信号传输的干扰问题，通过设计特殊的声学隔离结构，如在 FPC 与指纹识别传感器之间添加声学阻尼材料，降低外界声音信号对指纹识别的干扰。

指纹识别软板改进制造工艺，保障抗干扰效果制造工艺的精度与稳定性，直接关系到 FPC 的抗干扰能力。高精度的激光钻孔技术，可实现微孔、盲埋孔的精准加工，减少过孔对信号传输的影响，降低信号反射与损耗。在焊接工艺上，采用高精度的回流焊技术，确保元件与 FPC 之间连接牢固，减少因接触不良导致的信号干扰。严格的生产环境控制同样不可或缺，在无尘车间进行生产，避免灰尘、杂质附着在 FPC 表面，影响其电气性能，从而提升 FPC 整体的抗干扰能力。

强化电路保护，提升抗干扰可靠性在 FPC 电路中添加滤波电路和瞬态电压抑制二极管（TVS）等保护器件，可有效抑制电源噪声和浪涌电压对指纹识别模块的干扰。滤波电路能够过滤掉电源中的高频杂波，为指纹识别模块提供稳定纯净的电源；TVS 二极管则可在瞬态电压出现时迅速导通，将过高的电压钳位在安全范围内，保护指纹识别芯片免受电压冲击，提升 FPC 在复杂电气环境下的抗干扰可靠性。
