柔性电路板的制造与装配技术解析

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：407发布日期：2025-02-07 09:35【大中小】

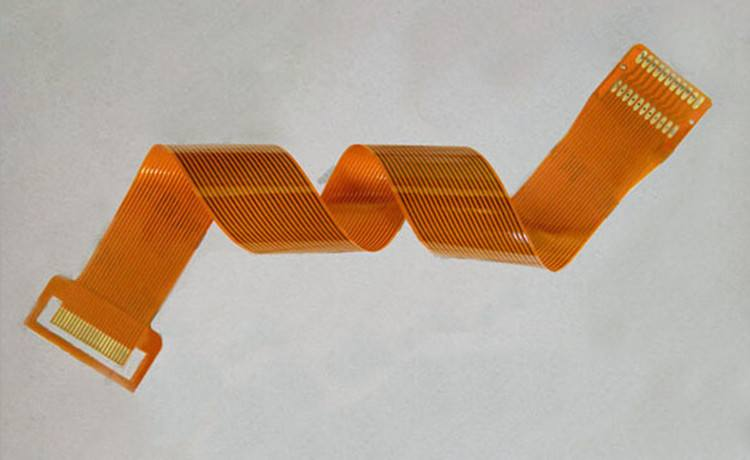

柔性电路板（FPC，Flexible Printed Circuit）极其出色的灵活度和趋向性，广泛评估消费电子、医疗设备、汽车电子等领域。本文将探讨柔性PCB的制造工艺及其装配技术，分析其在现代的应用电子产品中的重要性。

1. 柔性电路板的制造工艺

FPC的制作过程与传统刚性PCB固定不同，主要包括以下几个步骤：

1.1 材料选择
柔性电路板的基材通常采用聚酰亚胺（PI）或聚酯（PET）材料。这些材料具有优良的耐高温性、化学稳定性和机械强度。导电层一般采用铜箔，其厚度根据设计要求而定。

1.2 电路设计
在设计阶段，利用PCB设计软件进行电路布局。设计时需要考虑电路的折叠、弯曲和安装方向，以保证电路在使用过程中不会受到损坏。

1.3图形移位
通过光刻工艺将设计图形移位形成到柔性基材上。该过程包括发现光敏材料、曝光、平整等步骤，以电路图形。

1.4 精密加工
将抛光胶覆盖的铜层取出，保留电路图案。精密加工通常使用化学溶液或激光精密加工。

1.5表面处理
为提高焊接性能和耐张力，柔性PCB表面需要进行处理，常见的方法包括化学镀金、镀镍、沉锡等。

1.6 叠层与成型
在某些情况下，需要将多层柔性线路加强在一起，通过粘接剂进行层间加深，形成复合材料。然后，按照设计要求裁断最终形状。

1.7测试与检验
制造完成后，对柔性PCB进行电气测试和质量检验，确保电路无短路、开路等缺陷。

2. 柔性电路板的装配技术

软板的装配过程涉及步骤，以保证其在最终多个产品中的稳定性和可靠性：

2.1 引脚选择与准备
选择适合柔性PCB的表面贴装引脚，注意引脚的重量和体积。引脚的引脚设计需与柔性PCB的焊盘匹配。

2.2 SMT贴片
通过SMT（表面贴装技术）将工件贴装到柔性PCB上。贴片机通过精确定位和贴装，将工件放置在焊盘上。由于柔性PCB的特殊性，贴片过程中需要确保工件在贴装过程中不会因柔性变形而影响位置。

2.3 回流焊接
完成贴片后，采用回流形成焊接工艺。将柔性PCB回流焊炉中，通过加热使焊锡融化，预热的焊点。需注意控制温度和时间，以防止柔性基材充气。

2.4 编织与测试
焊接完成后，对柔性PCB进行机械编织。考虑其灵活，的固定方式需适应柔性PCB的特性，常采用柔性粘合剂、热熔胶等材料组件进行固定。同时，进行电气，测试每个连接的正常性。

3. 柔性电路板的优势与应用

柔性电路板最初于传统刚性PCB，具有以下几个优势：

· 空间节省：柔性PCB可根据设计需求折叠或卷曲，适应复杂的空间布局。

· 重量轻：相比于刚性PCB，柔性PCB的材料更轻，适合对重量要求严格的应用。

· 耐高温：优质的柔性基材具有良好的耐高温性，适合高温环境下使用。

柔性电路板评级广泛以下领域：

· 消费电子：如智能手机、平板电脑、智能穿戴设备等。

· 医疗设备：如便携式监测设备、内窥镜等。

· 汽车电子：如传感器、控制模块等。

柔性电路板的制造与装配技术随着电子产品向轻薄化、小型化发展而不断进步。装配环节引入了高精度自动化设备，凭借先进的视觉识别系统，精准定位微小电子元件，实现高速、稳定的贴片作业，大幅提升了生产效率与产品质量。展望未来，随着人工智能、物联网等新兴技术的蓬勃发展，柔性电路板制造与装配技术还将持续迭代，向更轻薄、更灵活、更高集成度的方向迈进，深度融入智能家电、医疗设备等更多领域，成为推动电子产品变革的核心力量。
