FPC是由聚酰亚胺或聚酯薄膜制成的高可靠性和优异的柔性印刷电路板。它具有布线密度高、重量轻、厚度薄、可弯曲性好等特点。

柔性线路板因其重量轻，厚度薄，自由弯曲和折叠等优异特性而受到青睐。随着电子工业的飞速发展，电路板设计越来越向高精度、高密度方向发展。传统的人工检测方法已不能满足生产需要，FPC缺陷自动检测已成为工业发展的必然趋势。

柔性印刷电路(FPC)是20世纪70年代美国为发展航天火箭技术而开发的一项技术。它由聚酯薄膜或聚酰亚胺作为基材制成，可靠性高，柔韧性好。通过在柔性薄塑料片上嵌入电路设计，可以在狭窄有限的空间内堆叠大量精密元件，形成柔性电路。这种电路可以随意弯曲、折叠，重量轻，体积小，散热好，安装方便，突破了传统的互连技术。在柔性电路的结构中，材料有绝缘薄膜、导体和粘合剂。柔性印刷电路是满足电子产品小型化和移动化要求的唯一解决方案。柔性印刷电路可以大大减小电子产品的体积和重量，适合电子产品向高密度、小型化、高可靠性方向发展。

软板合成材料

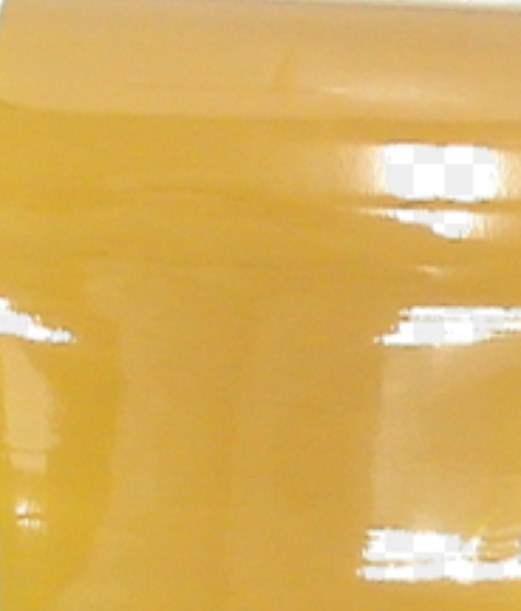

1 绝缘膜

绝缘膜形成电路的基础层，胶粘剂将铜箔粘接在绝缘层上。在多层设计中，它被粘合到内层。它们也用作保护盖，使电路免受灰尘和湿气的影响，并减少弯曲时的压力。铜箔形成导电层。

在一些柔性电路中，使用由铝或不锈钢制成的刚性元件，可以提供尺寸稳定性，为元件和导线的放置提供物理支撑，并消除应力。粘合剂将刚性元件和柔性电路粘合在一起。此外，柔性电路中有时还会用到另一种材料，那就是粘接层，它是在绝缘膜的两面涂上粘合剂形成的。粘接层提供环保和电绝缘功能，并可消除一层薄膜，具有用少量层粘合多层的能力。

绝缘薄膜材料的种类很多，但最常用的是聚酰亚胺和聚酯材料。美国所有柔性电路制造商中近80%使用聚酰亚胺薄膜材料，约20%使用聚酯薄膜材料。聚酰亚胺材料不易燃，几何稳定，撕裂强度高，耐焊接温度。聚酯，又称聚对苯二甲酸乙二醇酯(PET)，其物理性能与聚酰亚胺相似，介电常数较低，吸湿少，但不耐高温。聚酯的熔点为250°C，玻璃化转变温度(Tg)为80°C，这限制了它们在需要大量端焊的应用中的使用。在低温应用中，它们表现出刚性。然而，它们适用于手机和其他不需要暴露在恶劣环境中的产品。聚酰亚胺绝缘膜通常与聚酰亚胺或丙烯酸胶粘剂组合，聚酯绝缘材料一般与聚酯胶粘剂组合。

2 导体

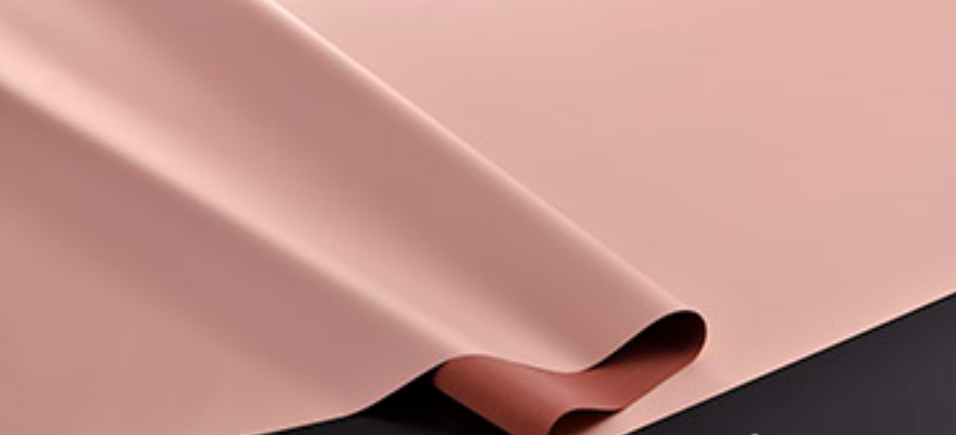

铜箔适合用在柔性电路中。它可以电沉积(ED)或电镀。电沉积铜箔的一面表面有光泽，而另一面的加工表面是暗淡的。它是一种柔韧的材料，可以制成许多厚度和宽度。ED铜箔的哑光面往往经过特殊处理，以提高其粘接能力。锻造铜箔除了具有柔韧性外，还具有刚性和光滑度的特点。适用于需要动态偏转的应用场合。

3 胶粘剂

胶粘剂除了将绝缘膜粘接到导电材料上外，还可以作为覆盖层，作为保护涂层，作为覆盖涂层。两者的主要区别在于使用的应用方法。所述覆盖层与所述覆盖绝缘膜粘结形成具有层压结构的电路。网印技术用于胶粘剂的覆盖和涂布。并非所有的层压板结构都含有粘合剂，没有粘合剂的层压板形成更薄的电路和更大的灵活性。与基于胶粘剂的层压结构相比，具有更好的导热性。由于无粘合剂柔性电路的薄结构和消除了粘合剂的热阻，从而提高了导热性。它可以用于基于粘接层压结构的柔性电路不能使用的工作环境。
