柔性线路板为什么能像"瑜伽大师"一样弯曲万次不折断？

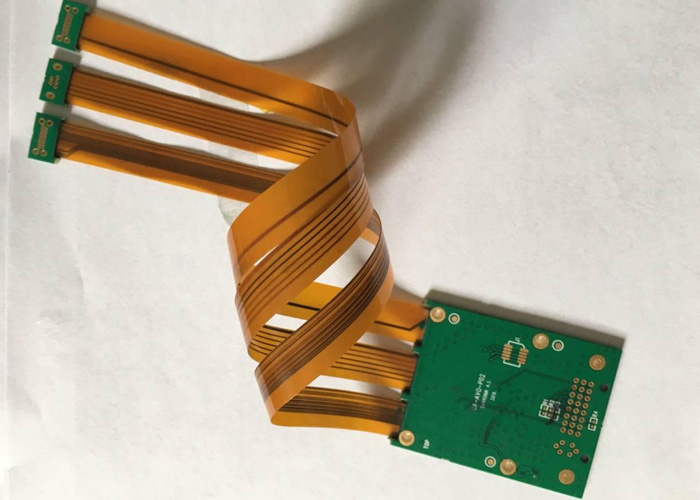

当你折叠手机、佩戴智能手表或使用可穿戴设备时，内部那块能反复弯曲的柔性线路板（FPC）正在默默工作。它就像电子世界的"瑜伽大师"，轻松完成上万次弯折动作却毫发无损。这背后究竟隐藏着哪些材料科学与结构设计的智慧？
柔性线路板核心材料：柔性基板的"筋骨柔术"

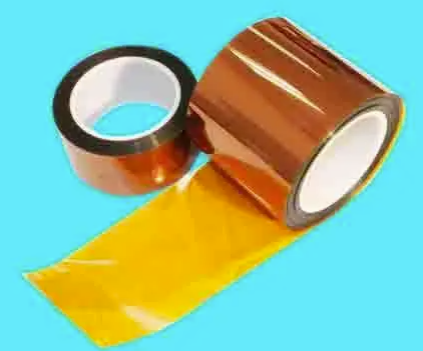

聚酰亚胺（PI）基材：这种"黄金薄膜"具有惊人的特性
耐温范围-269℃~400℃
抗拉强度达231MPa（是普通塑料的5倍）
仅0.1mm厚度却能承受5kg拉力
超薄铜箔：采用1/3oz（约12μm）电解铜箔
经过特殊退火处理提升延展性
断裂伸长率>15%（普通铜箔仅5%）
弹性覆盖膜：使用改性环氧树脂
杨氏模量仅2.3GPa（相当于硬质塑料的1/10）
可跟随基材同步形变不龟裂
软板结构设计的"缓冲哲学"
蛇形走线布局：
关键信号线采用正弦波或螺旋走线
弯折区域预留200%余量长度
典型案例：三星折叠屏铰链处线路展开后比折叠状态长1.8倍
应力分散设计：
在弯折半径<3mm区域设置"无铜窗口"
多层板采用错位叠构（类似鱼鳞结构）
测试数据：优化设计后弯折寿命从1万次提升至20万次
动态弯折保护：
关键节点使用半球形金属补强
弯折区覆盖弹性硅胶缓冲层
华为MateX2在转轴处采用3级防护设计
FPC严苛的"瑜伽考核标准"
工业级测试体系：
弯折测试机以0.5秒/次频率连续工作
测试条件包括：
✓ 常温25℃下20万次
✓ 低温-40℃/高温85℃各5万次
✓ 85℃/85%RH湿热环境测试
失效判据：
线路阻抗变化>10%
绝缘电阻<100MΩ
出现肉眼可见裂纹
行业标杆数据：
苹果Watch表带FPC标准：50万次弯折
折叠屏手机行业标准：20万次开合
汽车级FPC要求：10年/15万公里振动不失效
.png)
柔性PCB未来进化方向
可拉伸电子：
应用场景：电子皮肤、可变形机器人
自修复材料：
采用微胶囊化修复剂
出现裂纹时自动释放修复物质
实验室阶段已实现5次自修复循环
生物兼容基底：
使用聚乳酸（PLA）等可降解材料
这块看似简单的"柔性胶片"，实则是凝聚了材料学、力学、电子学多重智慧的结晶。正如瑜伽大师通过科学训练获得超凡柔韧性，柔性线路板的"不坏之身"同样来自严谨的科技创新。当你在折叠手机上流畅刷屏时，不妨想象一下：在1毫米不到的厚度里，正上演着一场精妙的"金属芭蕾"。
