新能源车电池软板的弯曲设计原理

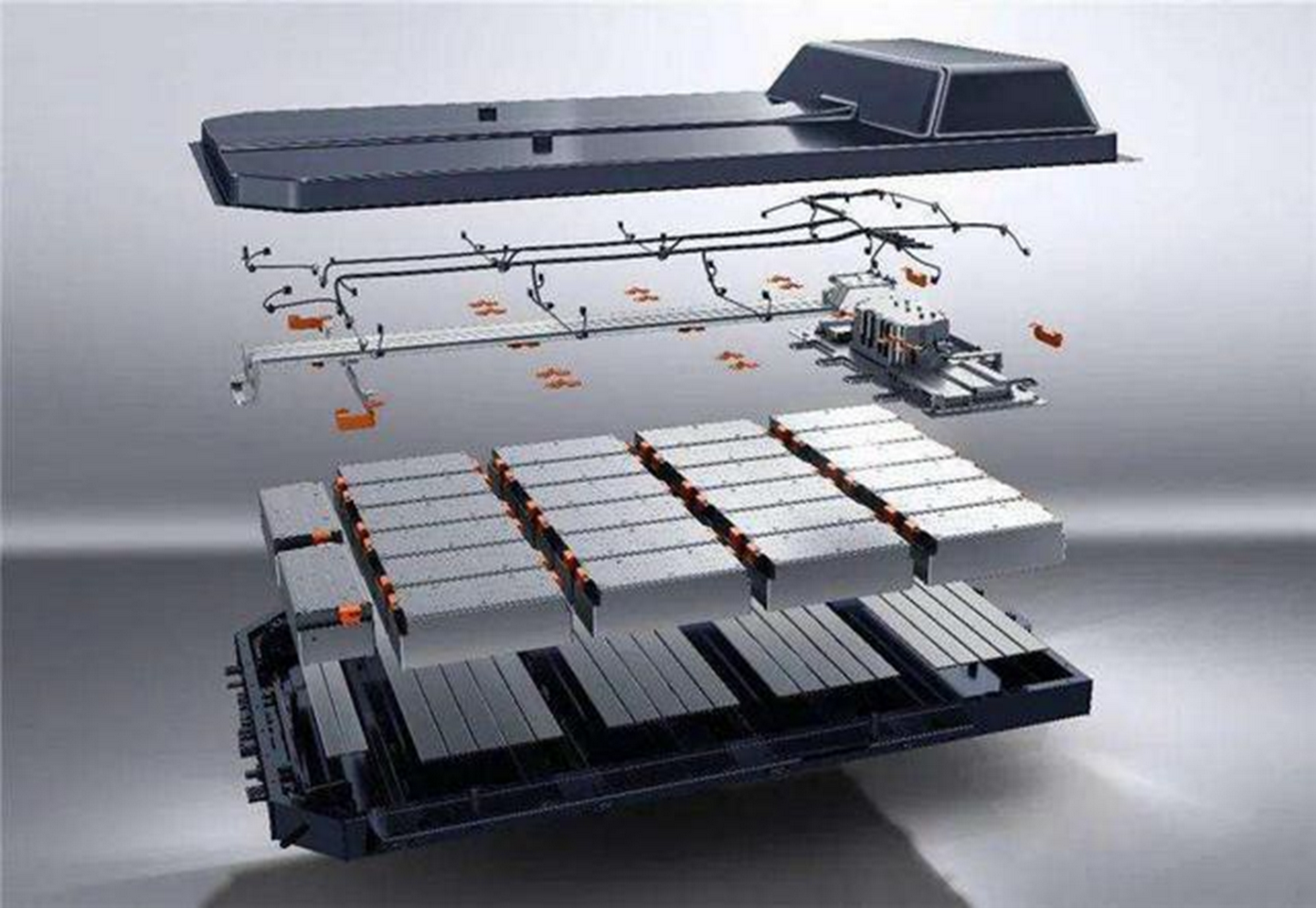

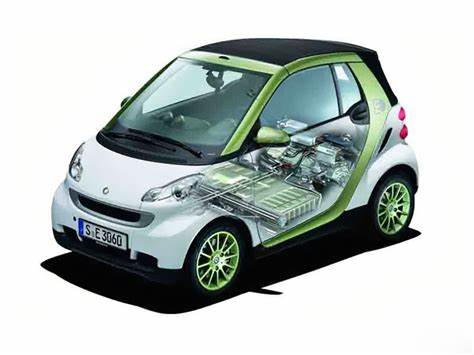

在新能源汽车动力电池系统中，柔性电路板的弯曲设计是经过严格工程计算的结果。这种设计主要解决传统刚性连接方式在空间利用、机械可靠性和热管理方面的问题。通过特定的几何布局和材料选择，柔性电路板能够适应电池包内部的复杂空间结构。

材料特性与结构设计

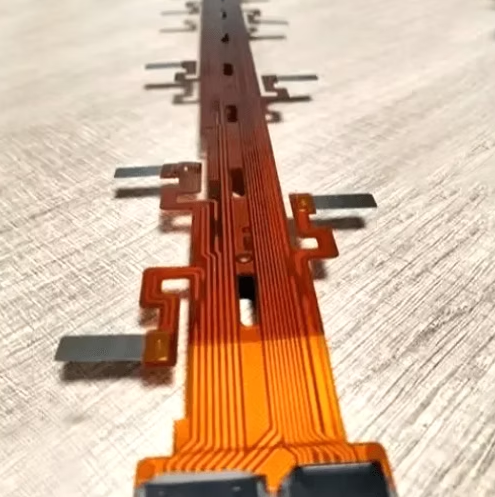

电池软板采用聚酰亚胺基材配合电解铜箔的复合结构，其典型厚度为0.2-0.3mm。这种组合提供了必要的机械强度和柔韧性，杨氏模量在2-4GPa范围内。走线设计采用蛇形布局，在关键应力集中区域设置缓冲结构，有效降低弯折时的应力峰值。通过有限元分析优化，弯曲半径通常控制在板厚的10-15倍。

机械应力管理

电池FPC在实际应用中，需要承受车辆行驶中的持续振动。测试数据显示，优化后的弯曲设计可使电路板在10-500Hz随机振动条件下，承受超过1000万次的振动循环。在机械冲击测试中（50g，11ms），弯曲结构能有效分散冲击能量，避免局部应力超过材料的疲劳极限。

热膨胀补偿机制

电池系统在充放电过程中会产生显著的温度变化。软板的弯曲设计能够补偿不同材料间的热膨胀差异。例如，铜导体（17ppm/℃）与铝制电池壳体（23ppm/℃）之间的热膨胀差，通过预留的弯曲余量得到有效吸收。实测表明，这种设计可适应-40℃至125℃的温度变化而不产生结构性损伤。

电气性能保证

电池软板弯曲设计必须确保稳定的电气连接。采用分段阻抗控制技术，在弯曲区域保持特性阻抗变化在±10%以内。电流承载能力方面，35μm厚铜箔设计的功率线路可通过50A电流，温升控制在30K以下。绝缘性能方面，弯曲后的介质耐压仍能维持AC1500V/min不击穿。

软板厂生产工艺控制

量产过程中，激光切割精度需控制在±25μm以内，确保弯曲部位的几何精度。层压工艺参数严格控制在180℃/2.0MPa条件下保持90分钟。每批次产品必须通过弯曲疲劳测试（±90°弯折10万次）和高温高湿测试（85℃/85%RH，1000h），确保长期可靠性。

软板未来发展趋势

随着电池能量密度提升，下一代软板将采用更高性能的基材，如耐温300℃的改性聚酰亚胺。集成化设计趋势要求在同一软板上实现电压采集、温度监测和均衡控制功能。智能制造技术的应用将使加工精度提升至±15μm，同时降低生产成本。这些进步将推动动力电池系统向更紧凑、更可靠的方向发展。
