为什么电池FPC能实现超薄设计？关键材料大揭秘
在智能手机、智能手表、TWS耳机等消费电子产品追求极致轻薄化的今天，电池柔性印刷电路板(FPC)的超薄设计成为关键突破点。传统刚性PCB厚度通常在0.8-1.6mm之间，而高端电池FPC可以做到惊人的0.1mm甚至更薄。这种超薄特性是如何实现的？本文将深入解析支撑电池FPC超薄设计的三大关键材料及其创新工艺。
.png)

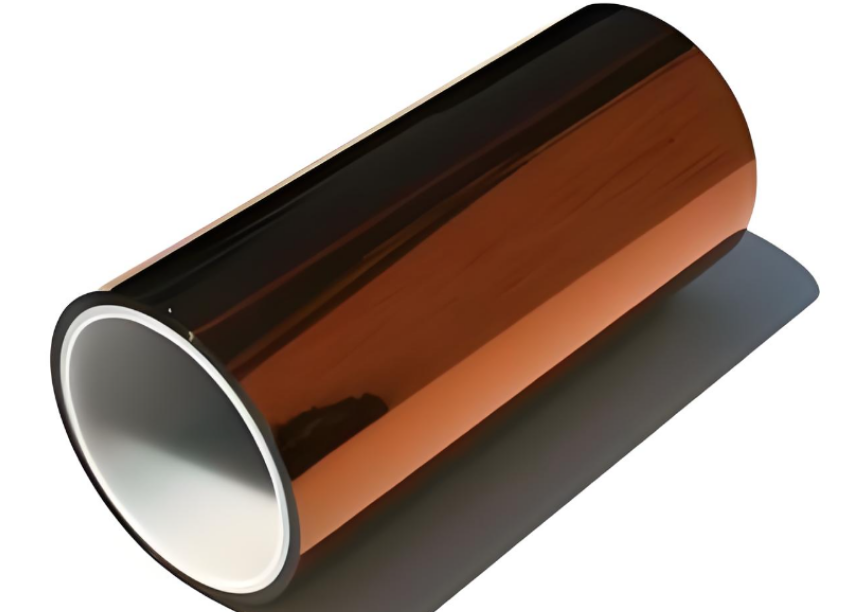

电池FPC核心基材：聚酰亚胺薄膜的突破
材料特性：
标准聚酰亚胺(PI)薄膜厚度可控制在12.5-25μm
耐高温达400℃以上，热膨胀系数低至20ppm/℃
介电常数3.4，适合高频信号传输
超薄化工艺：
采用流延法制备，厚度均匀性控制在±2μm
最新研发的改性聚酰亚胺(MPI)厚度可降至8μm
.png)
导电层：超薄铜箔技术
电解铜箔(ED)工艺：
标准厚度18μm(1/2oz)，可减薄至9μm(1/4oz)
表面粗糙度控制在1μm以下
压延铜箔(RA)突破：
厚度可达5μm，延展性提升30%
苹果手表电池FPC采用3μm极薄铜箔
铜箔表面黑化处理提升结合力
新兴替代材料：
石墨烯复合铜箔：厚度3μm，导电性提升20%
纳米银线涂层：厚度仅1-2μm
电池软板覆盖层：超薄保护方案
传统覆盖膜：
25μm聚酰亚胺覆盖膜
丙烯酸胶厚度10-15μm
创新解决方案：
液态PI涂层：厚度可控制在5-8μm
等离子体聚合薄膜：3-5μm超薄保护
纳米SiO₂复合涂层：兼具绝缘与散热
.jpg)
超薄设计的极限挑战
可靠性平衡：
弯折半径需大于厚度的100倍
循环测试要求超5000次以上
工艺控制难点：
层间对准精度需达±10μm
激光钻孔孔径控制到30μm
未来发展方向：
分子级自组装超薄膜技术
可拉伸导电材料应用
3D打印一体化成型
.png)
柔性线路板厂讲电池FPC的超薄设计是材料科学与精密工艺的完美结合。随着新型纳米材料和先进制程技术的发展，0.05mm以下的超薄FPC将成为可能，这将进一步推动可穿戴设备、柔性电子等领域的创新突破。然而，在追求极致薄型化的同时，如何保持产品的可靠性和耐久性，仍是工程师需要持续攻克的课题。
