电池FPC是什么呢？本文告诉你
电池FPC（Flexible Printed Circuit，柔性印刷电路板）是一种应用于电池领域的特殊电路板，以下是关于它的详细介绍：
基本概念：
- 电池FPC是以聚酰亚胺或聚酯薄膜等柔性材料为基材制成的具有高度可靠性、可挠性的印刷电路，是连接电池与其他电子元件的关键部件，能够实现电能的传输与控制。
特点：
- 柔性可弯曲：这是其最显著的特点，能够在三维空间内随意移动、弯曲、折叠及卷绕，可适应各种复杂的形状和空间要求，比如在小型电子设备、汽车电池包等内部空间有限且形状不规则的场景中，能很好地贴合安装。
- 轻薄：有助于减小电子设备的体积和重量，满足现代电子产品对轻薄化的需求，对于追求便携性的设备如智能手机、可穿戴设备等非常重要。
- 配线密度高：可在较小的面积上集成大量的电路线路和电子元件，实现复杂的电路功能，提高了空间利用率和电路的集成度。
- 散热性能好：其柔性基材和特殊的结构设计有利于热量的散发，能够保证电池和电子设备在工作过程中的稳定性。
电池软板结构组成：

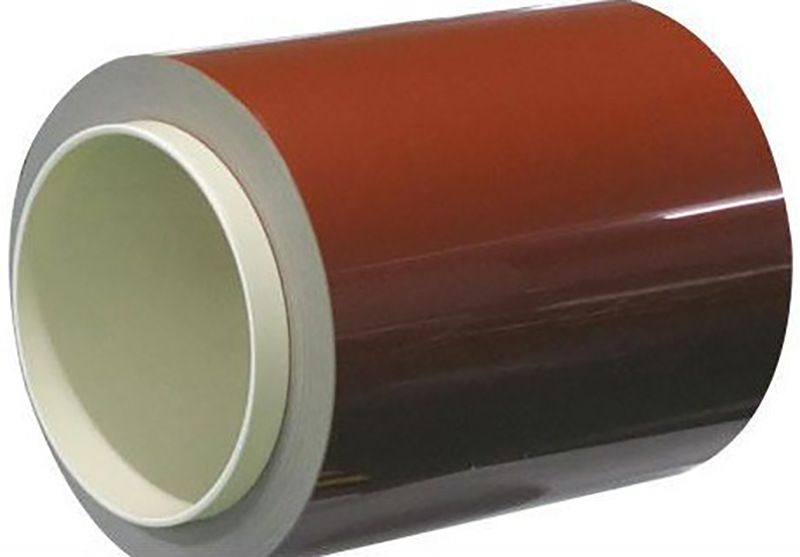

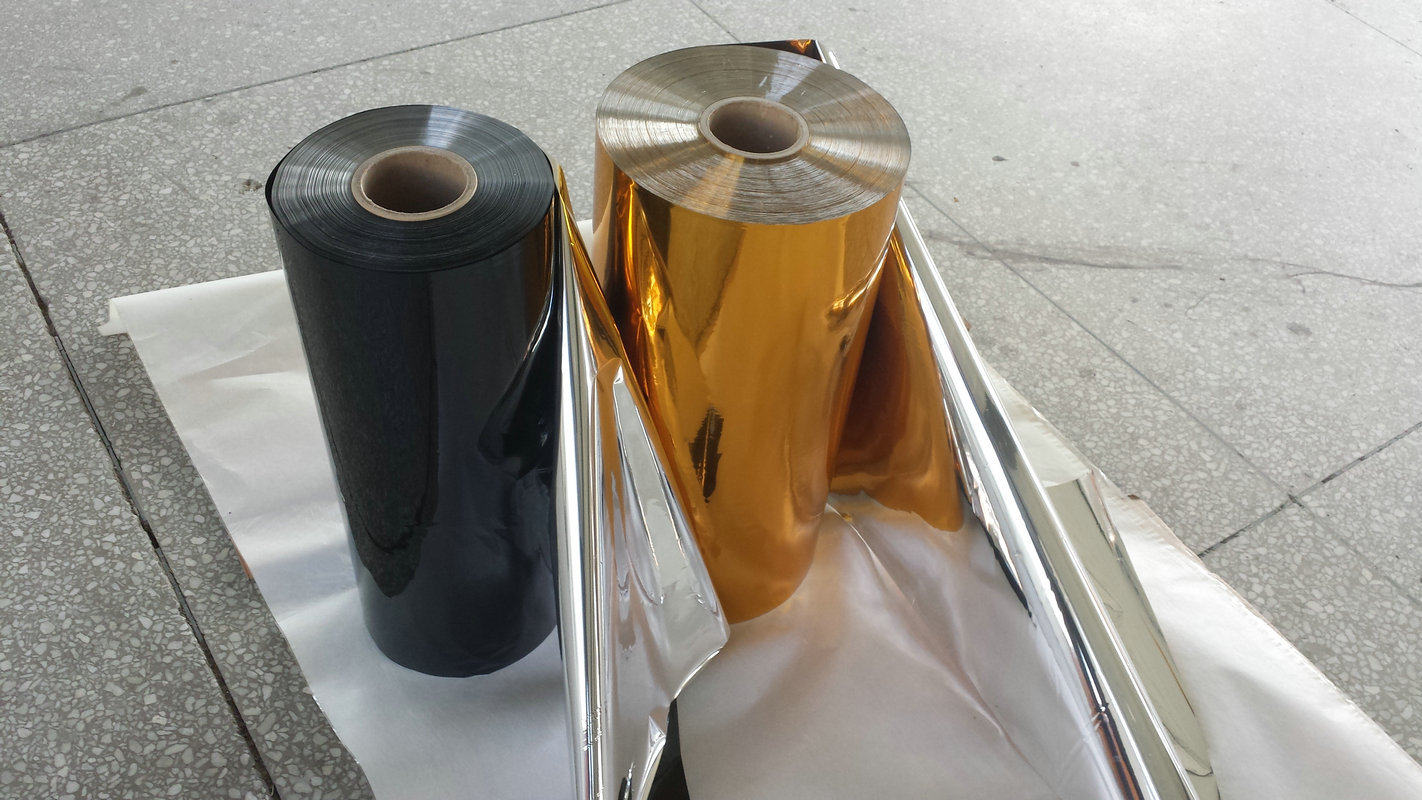

- 基材：常用的基材有聚酰亚胺和聚酯薄膜。聚酰亚胺具有非易燃性、几何尺寸稳定、抗扯强度高、能承受焊接温度等优点，适用于各种复杂的工作环境；聚酯材料的物理性能与聚酰亚胺类似，但介电常数较低、吸潮性小，不过不耐高温，常用于一些对温度要求不高的场合。
- 导体：一般采用铜箔，分为电解铜和压延铜两种。铜箔形成导电层，负责传输电流和信号。根据不同的应用需求，铜箔可以被制成多种厚度和宽度。
- 粘接剂：用于将基材和导体粘接在一起，同时也可作为覆盖层，起到防护性涂覆和绝缘的作用。
- 覆盖膜：主要用于保护电路表面，起到绝缘、防潮、防腐蚀等作用，确保电路的正常工作。
- 补强板：用于增强FPC的机械强度，方便进行表面实装作业，常见的厚度有3mil到9mil。
FPC厂的生产工艺：
- 设计：根据电池和电子设备的需求，设计FPC的电路布局、线路走向、元件位置等。
- 材料准备：选取合适的基材、铜箔、粘接剂等材料，并进行预处理，如清洗、干燥等。
- 制版：通过光刻、蚀刻等工艺，将设计好的电路图案转移到铜箔上，形成导电线路。
- 压合：将带有导电线路的铜箔与基材进行压合，使两者紧密结合。
- 钻孔：根据需要，在FPC上钻孔，以便安装电子元件或进行连接。
- 表面处理：对FPC的表面进行处理，如镀金、镀锡等，提高其可焊性和耐腐蚀性。
- 测试：对生产完成的FPC进行电气性能测试、可靠性测试等，确保其质量符合要求。
应用领域：
- 消费电子领域：在智能手机中，电池FPC负责连接电池与主板，实现电力传输，还可用于连接手机内部的各种传感器、摄像头等部件；在平板电脑、笔记本电脑、数码相机、MP3/MP4播放器等设备中，也广泛应用于电池连接和内部电路连接。

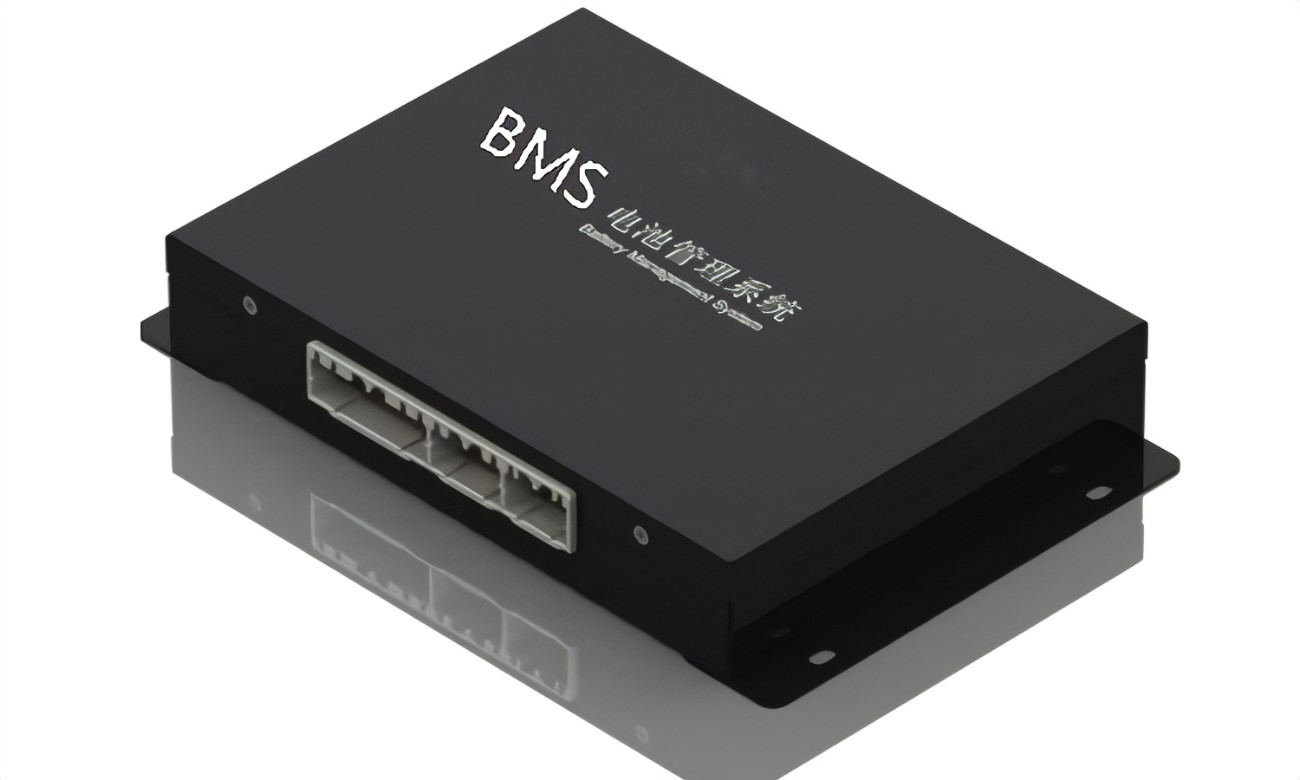

- 新能源汽车领域：用于连接动力电池与电机、控制系统等关键部件，实现电池状态监测、温度管理以及电池管理系统（BMS）的信号传输等功能。随着新能源汽车的快速发展，电池FPC的需求也在不断增长。
- 医疗设备领域：由于医疗设备对安全性和可靠性要求较高，且往往需要在较小的空间内实现复杂的功能，电池FPC可用于便携式医疗设备如心电监测仪、血压计等的电池连接和电路控制。
- 航空航天领域：在航空航天设备中，对电子设备的重量、体积和可靠性有着极高的要求，电池FPC的特性使其能够满足这些需求，可用于卫星、飞机等设备的电池管理和电路连接。
发展趋势：
- 技术创新：随着电子技术的不断发展，电池FPC的制造技术将不断创新，如更高精度的制版技术、更先进的压合技术等，以提高产品的性能和质量。
- 集成度提高：未来的电池FPC将朝着更高的集成度方向发展，可能会集成更多的电子元件和功能模块，实现更复杂的电路功能。
- 绿色环保：在环保意识日益增强的背景下，电池FPC的生产将更加注重绿色环保，采用环保材料、降低能源消耗和废弃物排放。
- 应用拓展：除了现有的应用领域，电池FPC还将不断拓展到新的领域，如智能家居、智能穿戴、工业自动化等。
ps:部分图片来源于网络，如有侵权，请联系我们删除
