【干货分享】一文为你详细介绍电池软板

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：956发布日期：2024-10-19 09:14【大中小】

电池软板，即柔性电路板（Flexible Printed Circuit，简称FPC），是一种用于连接电池内部各个模块以及相关电子元件的电路板。以下是关于电池软板的详细介绍：

1. 材料组成：

- 基材：常用的基材有聚酰亚胺（PI）和聚酯（PET）等高分子材料塑料薄膜。其中，PI 具有耐高温、弯折性能佳的特点，所生产的产品可靠性好，但价格相对较高；PET 价格较低，不过其性能特点与 PI 相反，目前在电池软板中的应用逐渐减少。

- 铜箔：作为导电材料，附着在基材上形成电路线路。铜箔的厚度和质量会影响电池软板的导电性能。

- 覆盖膜：由有机化学塑料薄膜与黏合剂组成，用于保护已经制作好的柔性电路导体部分，防止电路受到外界环境的影响，如氧化、腐蚀等。

- 粘结膜：是在一个基材膜的二面或一面浇注粘结剂而形成，也有无基材的纯粘结剂层的粘结膜，用于多层板层间的粘合与绝缘。

电池FPC的特点与优势：

- 轻薄灵活：可以自由弯曲、卷绕、折叠，能够适应各种复杂的形状和空间要求，在有限的空间内实现电路的连接，有助于减小电池组的整体体积和重量，满足电子产品小型化、轻量化的发展需求。

- 可实现高密度布线：具有较高的配线密度，能够在较小的面积内集成更多的电路线路，提高电路的集成度和可靠性。

- 良好的散热性：相比传统的刚性电路板，电池软板的柔性基材具有更好的散热性能，能够有效地将电池工作过程中产生的热量散发出去，提高电池的安全性和使用寿命。

- 易于安装和维护：可以通过自动化设备进行组装，提高生产效率和装配准确性；同时，在维修和更换时，由于其柔软的特性，更容易进行拆卸和安装。

3. 应用领域：

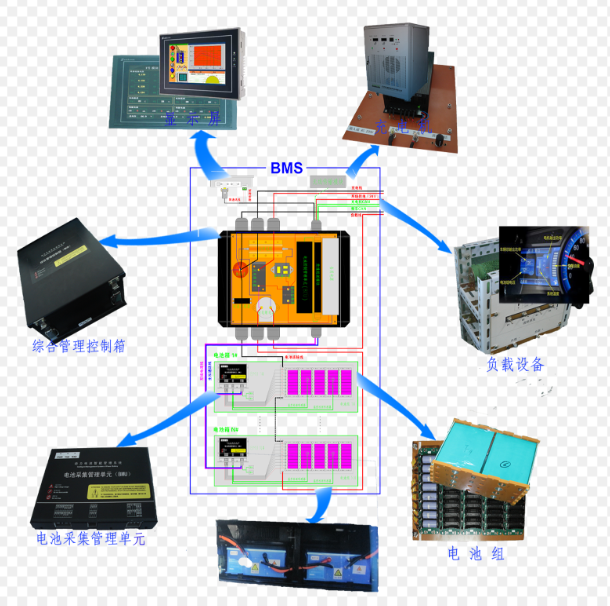

- 新能源汽车：在新能源汽车的电池管理系统（BMS）中得到广泛应用，用于连接动力电池内部的各个模块，传输电能和数据信号，实现对电池状态的监测和控制。例如，连接电池组与电机控制单元，传递充放电指令；还可以作为温度传感器的连接线路，实时感知电池组内部的温度变化，并将数据传输给 BMS 进行处理。

- 消费电子：如手机、平板电脑、笔记本电脑等电子产品的电池连接中，电池软板能够实现电池与主板之间的高效连接，同时为产品的轻薄化设计提供支持。

- 储能系统：在储能电池组中，用于连接电池单元和储能控制系统，实现能量的存储和释放管理。

FPC厂的生产工艺：

- 开料：将原材料（如基材、铜箔等）按照设计要求的尺寸进行裁切，准备好生产所需的材料。

- 钻孔：在软板上钻出定位孔、安装孔以及线路连接所需的过孔等，以便后续的加工和组装。

- 电镀：通过电镀工艺在孔壁和线路表面镀上一层铜，提高电路的导电性和可靠性。

- 图形转移：使用光刻等技术将设计好的电路图形转移到软板上，形成所需的电路线路。

- 蚀刻：将不需要的铜箔部分蚀刻掉，留下精确的电路图形。

- 贴覆盖膜：在蚀刻后的软板表面贴上覆盖膜，保护电路不受外界环境的影响。

- 压合：将多层软板或软板与其他部件进行压合，增强结构的稳定性和可靠性。

- 测试：对生产完成的电池软板进行电气性能测试，如导通测试、绝缘测试、耐压测试等，确保产品符合质量要求。

ps:部分图片来源于网络，如有侵权，请联系我们删除
