最近的工作职责主要放在了一些能做的事情上，Boss要求我更深入一些针对电池的各个环节做一些专题性的论述。PCB小编我还是从横向的各个汽车电子领域内的发展变化，纵向在单个领域上的应用来谈一谈。

采样线束分几个阶段

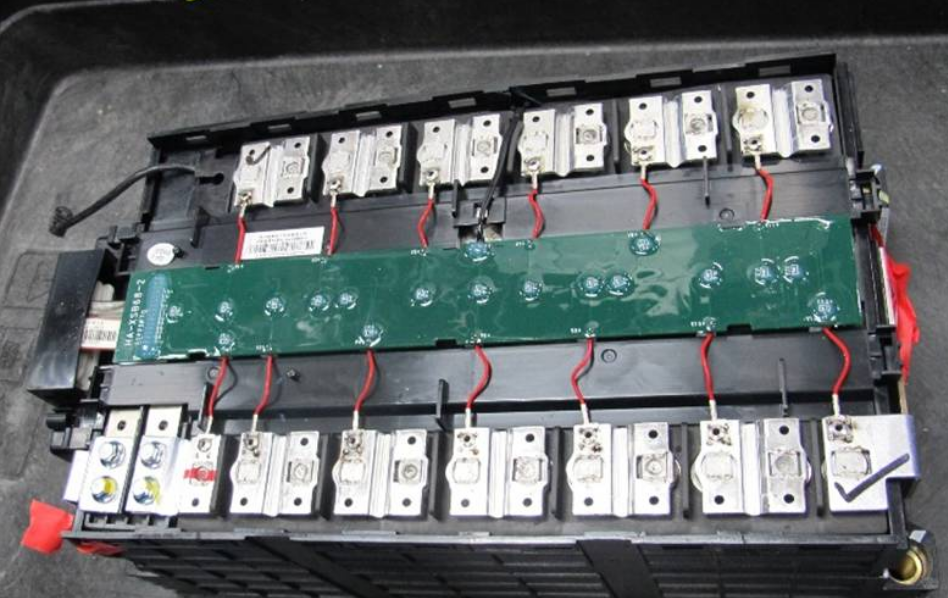

1）手机无线充软板讲电池模块一开始是通过导线将极柱测量点延长至接插件，再由接插件与LECU连接。采样线束长、接插点多、且未设计过流熔断机制。

这里有个显著的问题，是如果接插件方面没有仔细考虑，线束短路会引起几种不同的失效模式

a）不同电压间的短路

b）ASIC芯片内部的短路

c）连接器凝露和进水

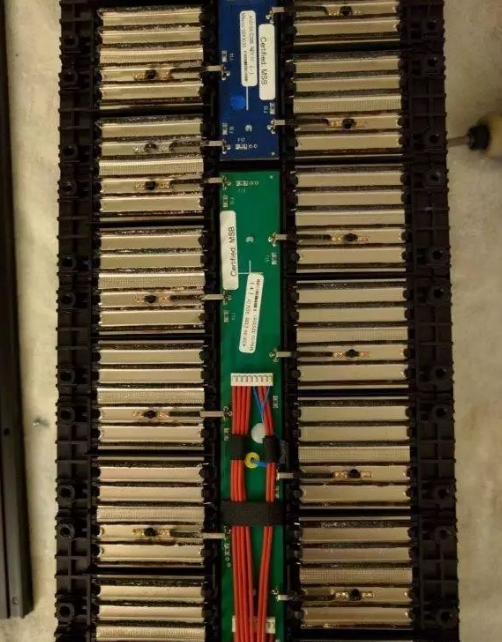

2）采样线采用电路板代替部分采样线

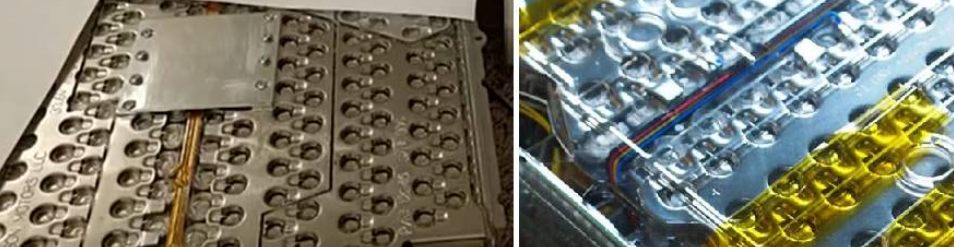

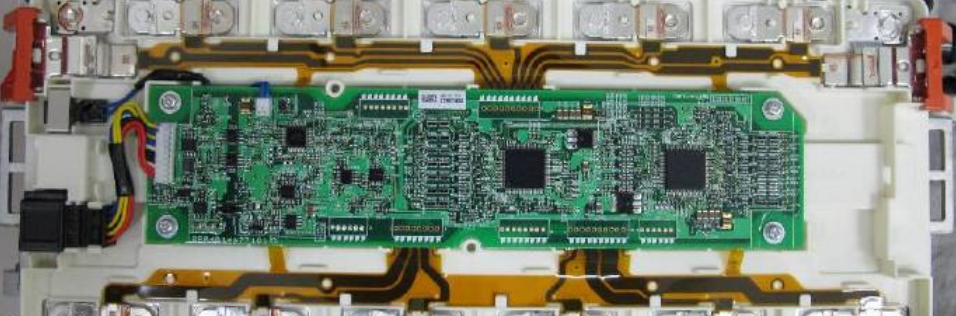

3）FPC的线路板，一个是可以采用不同的工艺材质连接采样点，一个是可以设计线路保险丝，还可以给温度传感器NTC留出位置。

FPC厂从总的来看，采用FPC可降低Module集成工艺复杂度，减重和节约成本，所以FPC技术后面采用较多主流方案。

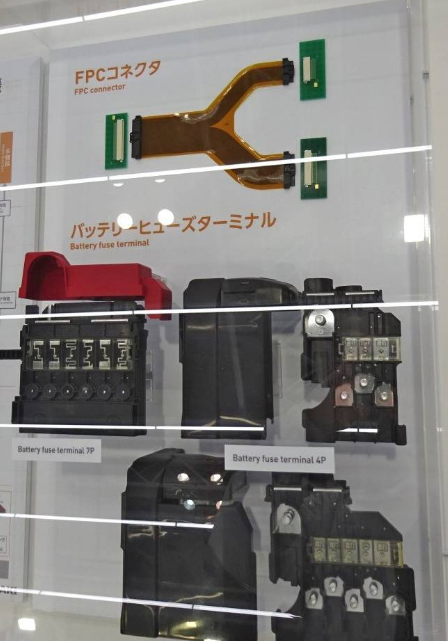

Yazaki在日本的电气化车辆里面也在原有的基础上有应用了

在其他领域里面，FPC也用的有些多了，传统铜线连接方面有所改变

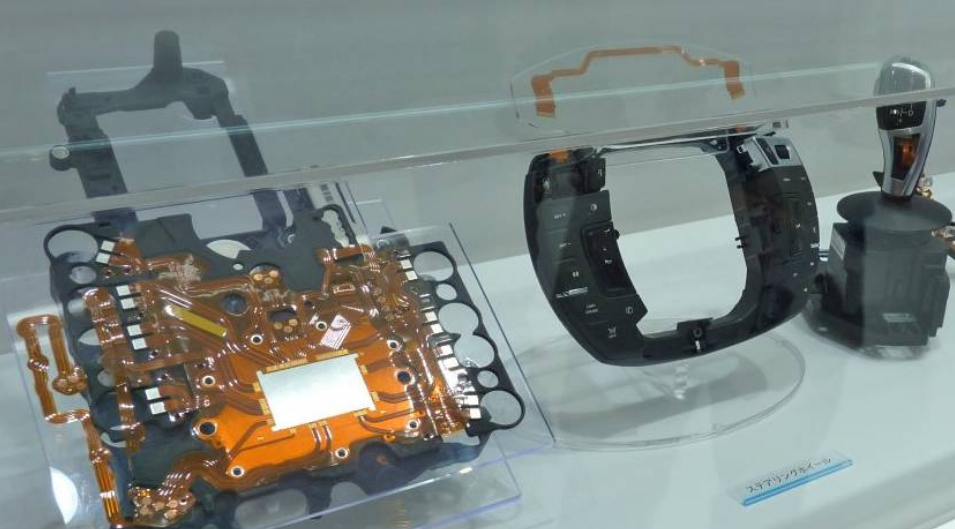

仪表系统

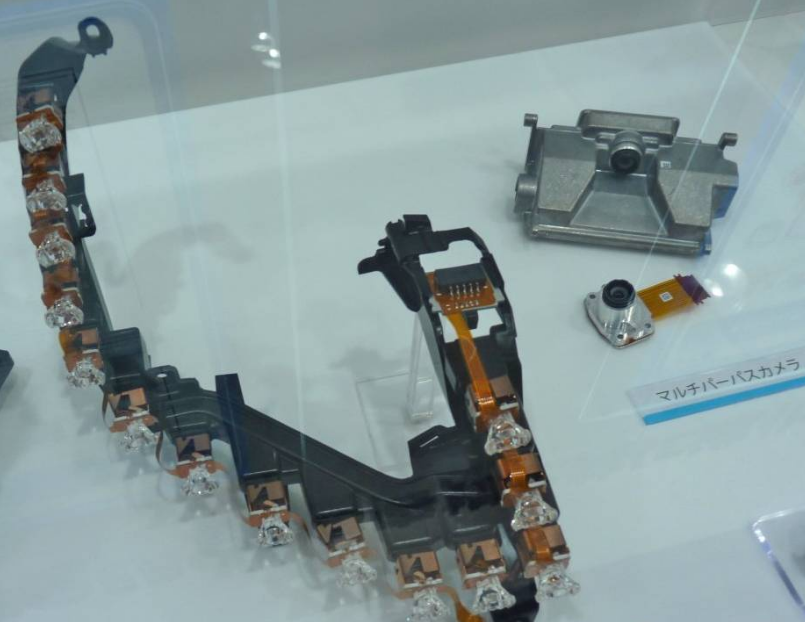

灯光系统和手机摄像头

小结：关于FPC的材质，线缆宽度计算，还有熔断保护电流设计，我们可以根据之前的PCB设计规范来转换和测试优化，方向是这个方向。硬件和工艺工程师就是不停地与新的材料和设计方面优化原有的设计

ps:部分图片来源于网络，如有侵权，请联系我们删除
