【软板厂干货分享】PCB分类及应用
今天为软板厂小编大家介绍第二种分类方式——按产品结构进行分类。按产品结构进行分类,可以分为刚性板(硬板)、挠性板(软板)、刚挠结合板、HDI板和封装基板。

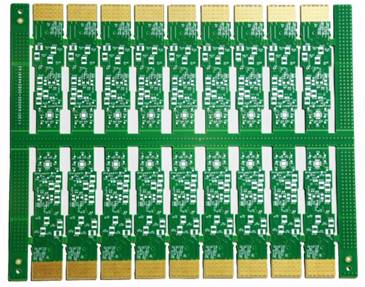

刚性板(硬板)
产品特性:由不易弯曲、具有一定强韧度的刚性基材制成,具有抗弯能力,可以为附着其上的电子元件提供一定的支撑。刚性基材包括玻纤布基板、纸基板、复合基板、陶瓷基板、金属基板、热塑性基板等。
应用领域:计算机及网络设备、通信设备、工业控制及医疗、消费电子和汽车电子领域。

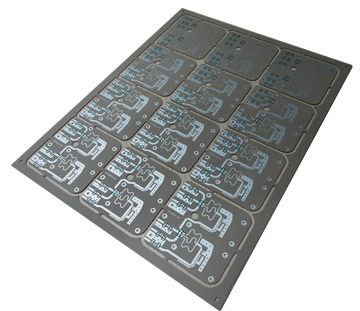

挠性板(软板)
产品特性:指用柔性的绝缘基材制成的印制电路板。它可以自由弯曲、卷绕、折叠,可依照空间布局要求任意安排,并在三维空间任意移动和伸缩。从而达到元器件装配和导线连接一体化。
应用领域:智能手机、笔记本电脑、平板电脑及其他便携式电子设备等领域。
产品特性:指在一块印制电路板上包含一个或多个刚性区和挠性区,将薄层状的挠性印制电路板底层和刚性印制电路板底层结合层压而成。其优点是既可以提供刚性板的支撑作用,又具有挠性板的弯曲特性,能够满足三维组装需求。
应用领域:先进医疗电子设备、便携摄像机和折叠式计算机设备等。
HDI板
产品特性:High Density Interconnect的缩写,即高密度互连技术,是印制电路板技术的一种。HDI板一般采用积层法制造,采用激光打孔技术对积层进行打孔导通,使整块印刷电路板形成了以埋、盲孔为主要导通方式的层间连接。相较于传统多层印制板,HDI板可提高板件布线密度,有利于先进封装技术的使用;可使信号输出品质提升;还可以使电子产品在外观上变得更为小巧方便。
应用领域:主要是高密度需求的消费电子领域,广泛应用于手机、笔记本电脑、汽车电子和其他数码产品等,其中以手机的应用最为广泛。目前通信产品、网络产品、服务器产品、汽车产品甚至航空航天产品都有用到HDI技术。

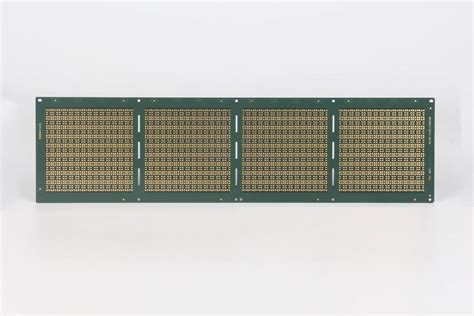

封装基板
产品特性:即IC封装载板,直接用于搭载芯片,可为芯片提供电连接、保护、支撑、散热、组装等功效,以实现多引脚化,缩小封装产品体积、改善电性能及散热性、超高密度或多芯片模块化的目的。
应用领域:在智能手机、平板电脑等移动通信产品领域,封装基板得到了广泛的应用。如存储用的存储芯片、传感用的微机电系统、射频识别用的射频模块、处理器芯片等器件均要使用封装基板。而高速通信封装基板已广泛应用于数据宽带等领域。
图片来源:网络公开信息
除此之外,还可以怎么分呢?
我们下期继续……
ps:部分图片来源于网络,如有侵权,请联系我们删除
最新产品
平板电脑摄像头FPC
-
型 号:RM04C01092A
层 数:4
板 厚:0.12mm
材 料:双面无胶电解材料
铜 厚:1/2 OZ
表面处理:沉金1微英寸
最小线宽/线距:0.15mm/0.075mm
FR4补强厚度:0.3mm
其 他:SMT贴片后出货
POS机天线FPC
POS机天线FPC
手机天线FPC
手机天线FPC
-
型 号:RS01C00173A0
层 数:1层
板 厚:0.13mm
材 料:1OZ有胶压延
铜 厚:1OZ
表面处理:沉金
最小线宽/线距:0.2mm/0.1mm
PI补强厚度:0.1MM
其 他:贴胶纸,PI补强
手机天线FPC
-
型 号:RS01C00093A0
层 数:1层
板 厚:0.12mm
材 料:1OZ有胶电解
铜 厚:1OZ
表面处理:沉金
最小线宽/线距:0.3mm/0.3mm
PI补强厚度:0.15MM
其 他:需贴PI补强
平板电脑天线FPC
-
型 号:RS02C00262A0
层 数:2层
板 厚:0.12mm
材 料:1/2OZ无胶电解
铜 厚:1OZ
表面处理:沉金
最小线宽/线距:0.3mm/0.2mm
PI补强厚度:0.1MM
其 他:贴背胶及PI补强
