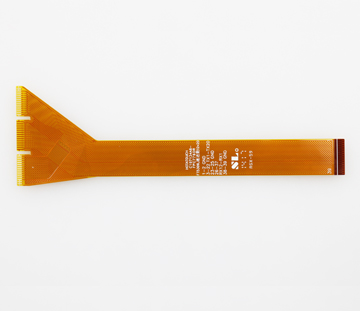

在电子产品更新飞快的现在，柔性电路板的印制从以前的单层板扩展到双层板以及高精度要求更复杂的多层板。因此，电路板孔的加工要求就越来越多，比如：孔径越来越小，孔与孔的间距越来越小。据了解现在板厂用的比较多的就是环氧树脂基复合材料，对孔大小的定义是直径0.6mm以下为小孔，0.3mm以下为微孔。

今天就来介绍下微小孔的加工方法：机械钻削。
柔性电路板为了保证较高的加工效率和孔的质量，减少不良品的比列。机械钻削过程中，要考虑到轴向力和切削扭矩两个因素这可能直接或者间接影响孔的质量。轴向力和扭矩随着进给量、切削层的厚度也会增加，那么切削速度进而增大，这样单位时间内切割纤维的数量就增大，刀具磨损量也会迅速增大。所以不同大小的孔，钻刀的寿命也是不一样的，操作人员要对设备的性能熟悉及时更换钻刀。这也是微小孔为什么加工的成本要高些的原因。

轴向力中静态分力FS影响横刃广德切削，而动态分力FD主要影响主切削刃的切削，动态分力FD对表面粗糙度的影响比静态分力FS要大。一般会有预制孔孔径小于0.4mm时，静态分力FS随孔径的增大而急剧减小，而动态分力FD减小的趋势较平坦。
柔性电路板钻头的磨损与切削速度、进给量、槽孔的大小有关。钻头半径对玻璃纤维宽度的比值对刀具寿命影响较大，比值越大，刀具切削纤维束宽度也越大，刀具磨损也随之增大。在实际应用中，0.3mm的钻刀寿命可钻3000个孔。钻刀越大，钻的孔越少。
为了防止钻孔时遇到分层、孔壁损坏、污斑、毛刺这些问题，我们可以在分层的时候先在下面放一个2.5mm厚度的垫板，把覆铜板放在垫板上面，接着在覆铜板上面再放上铝片，铝片的作用是：
