汽车软硬结合板设计重点
-
对于需要多次重复弯曲的电路，最好使用单层柔性结构，并且使用RA铜来增加疲劳寿命。
2. 建议要保持柔性电路的铜皮走线沿着垂直方向弯曲。但有时做不到，那么请尽量减少弯曲幅度和频率，也可根据机械设计要求使用锥形弯曲。

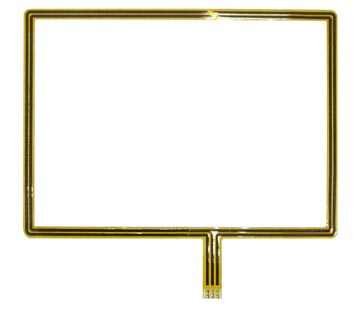

.jpg)
3. 最好避免使用突兀的直角或者硬直的45°角走线，而是使用弧角走线模式。这样可以在弯曲过程中，减少铜皮的应力。
4. 不要突然改变线路板走线的宽度, 走线线宽的突变或者连接到焊盘会造成薄弱着力点。
5. 为焊盘提供加固。由于采用了低粘性的粘合剂（相对于FR-4），柔性电路上的铜更容易从聚酰亚胺基板上脱离。所以给裸露的铜皮提供加固尤为重要。涂镀的通孔为2个柔性层提供了恰当的锚定，所以使用过孔是非常好加固方式。
ps:部分图片来源于网络，如有侵权，请联系我们删除
