柔性线路板生产前该处理

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:1166发布日期:2020-12-04 02:47【

在生产过程中,为了防止开短路过多而引起良率过低或减少钻孔、压延、切割等粗工艺问题而导致的FPC板报废、补料的问题,及评估如何选材方能达到客户使用的最佳效果的柔性线路板,产前预处理显得尤其重要。

产前预处理,需要处理的有三个方面,这三个方面都是由工程师完成。首先是FPC板工程评估,主要是评估客户的软板是否能生产,公司的生产能力是否能满足客户的制板要求以及单位成本;如果工程评估通过,接下来则需要马上备料,满足各个生产环节的原材料供给,最后,工程师对:客户的CAD结构图、gerber线路资料等工程文件进行处理,以适合生产设备的生产环境与生产规格,然后将生产图纸及MI(工程流程卡)等资料下放给生产部及文控、采购等各个部门,进入常规生产流程。

生产流程

双面板制

开料→ 钻孔→ PTH → 电镀→ 前处理→ 贴干膜 → 对位→曝光→ 显影 → 图形电镀 → 脱膜 → 前处理→ 贴干膜 →对位曝光→ 显影 →蚀刻 → 脱膜→ 表面处理 → 贴覆盖膜 → 压制 → 固化→ 沉镍金→ 印字符→ 剪切→ 电测 → 冲切→ 终检→包装 → 出货

单面板制

开料→ 钻孔→贴干膜 → 对位→曝光→ 显影 →蚀刻 → 脱膜→ 表面处理 → 贴覆盖膜 → 压制 → 固化→表面处理→沉镍金→ 印字符→ 剪切→ 电测 → 冲切→ 终检→包装 → 出货

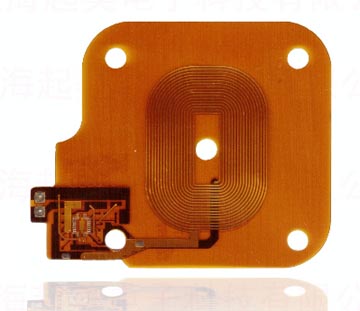

特性

1、短:组装工时短

所有线路都配置完成。省去多余排线的连接工作

2、小:体积比PCB小

可以有效降低产品体积。增加携带上的便利性

3、轻:重量比 PCB (硬板)轻

可以减少最终产品的重量

4、薄:厚度比PCB薄

可以提高柔软度。加强再有限空间内作三度空间的组装



ps:部分图片来源于网络,如有侵权,请联系我们删除
