在选择类似fpc连接器时需考虑的问题

文章来源：21ic作者：邓灵芝查看手机网址

扫一扫！

扫一扫!

人气：6074发布日期：2017-07-10 02:57【大中小】

电子产品的设计越来越趋向于模块化，不同功能模块经过有机结合可快速打造出优质、性能各异的产品，而其中模块的连接就显得尤为重要.连接器就像程序的函数接口，设计合理了，将来产品维护、升级、移植都会事半功倍，使产品保持持久的生命力;设计不合理，造成将来维护、升级时困难重重，牵一发而动全身，最终使产品失去竞争力，连接器的重要性不言而喻。那跟fpc连接器类似的连接器在用时我们如何去考虑呢？

连接器，也就是工程师俗称的接插件，用于把两个电路板或电子设备连接起来，实现电源或信号的传输。通过连接器，可以使电路模块化，简化电子产品的装配过程，使产品便于维护、升级。

连接器种类非常多，常见的种类有通信接口端子、接线端子、线对板连接器、板对板连接器等。每个种类又可细分为若干类，如：

板对板连接器包括排针排母、PC104、板对板连接器等;

线对板连接器包括FPC连接器、IDC插座、简易牛角座等。

对于模块化的电路，连接器的选型有着举足轻重的作用，那么在选择连接器的时候我们应该从哪些角度去考虑适合硬件使用的连接器呢?

1.引脚、间距

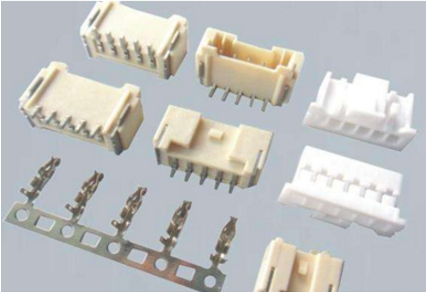

引脚数、引脚间距是连接器选型的基本依据。选择多少引脚数的连接器取决于需要连接的信号数量。对于一些贴片式连接器，如下图的贴片排针，引脚数不宜过多。因为在贴片机焊接过程中，由于高温作用，连接器塑料会受热变形，中部隆起，造成引脚虚焊。我们的P800Flash编程器在研发早期曾用这种排针、排母做板间连接，结果样机排针的引脚大面积虚焊。换成2个引脚数减半的排针后，再没出现过虚焊。

如今电子设备向小型化、精密化发展，连接器的引脚间距也从2.54mm到1.27mm再到0.5mm。引脚间距越小，对生产工艺要求就越高。引脚间距应视公司生产工艺水平而定，盲目追求小间距，会造成生产和维修的困难。

2.电气性能

连接器的电气性能主要包括：极限电流、接触电阻、绝缘电阻和抗电强度等。连接大功率电源时，需留意连接器的极限电流;传输高频信号如LVDS、PCIe等信号时，需留意接触电阻。连接器应具有低且恒定的接触电阻，一般是几十mΩ至数百mΩ。

3.环境性能

连接器环境性能主要包括：耐温、耐湿、耐盐雾、振动、冲击等。根据具体的应用环境选择。如应用环境较为潮湿时，对于连接器的耐湿、耐盐雾要求就高，避免连接器的金属触点被锈蚀。在工控领域，对连接器抗振动冲击性能要求就高，以免连接器在振动过程中脱落。

4.机械性能

连接器机械性能包括拔插力、机械防呆等。机械防呆对连接器非常重要，一旦插反，很可能对电路造成不可逆的损伤!

拔插力分为插入力和分离力。相关标准中有规定最大插入力和最小分离力，从使用角度看，插入力要小，分离力要大。分离力过小会降低接触的可靠性，然而对于经常需要插拔的连接器，分离力过大会增加拔出难度，降低机械寿命。

“细节决定成败”，正是连接器这种一个个不起眼的细节，决定了产品是否具有良好的用户体验，是否能保持足够的竞争力，切记不可随意而为!
