FPC折叠限度与定形

文章来源：作者：龚爱清查看手机网址

扫一扫！

扫一扫!

人气：11588发布日期：2016-08-12 12:10【大中小】

强硬折叠FPC是一般不会建议使用的方式，不过如果能够注意一些特定的执行细节，还是可以成功的做出这种结构。当需要采用这种结构时，FPC应该要进行贴附以免FPC产生回弹。如前所述，保持结构平衡有利于最佳化挠曲持久性。这种应用的理想铜皮选择，应该以低强度、高延展性铜为优先，完全回火软铜是需要小弯折半径结构的良好选择。

当弯折FPC用于静态设计，定形来搭配维持形状是期待的特性，不过需要留意FPC有时候会有部分弹性记忆。了解如何让FPC定形以搭配应用外型的方法，应该可以帮助克服这种问题。首先应该要最大化金属面积，铜或任何其它金属都可能被作为导体，当产生弯折超过弹性限度时它们都会产生永久性的变形。

许多高分子物质如果超过它们的弹性限度也会产生永久变形，不过多数状况下它们的弹性会比金属好。因此当面对组合结构时，我们可以看到金属已经呈现塑性变形，但是高分子材料仍然维持在其弹性范围。

一、弯折区域让金属成为主体

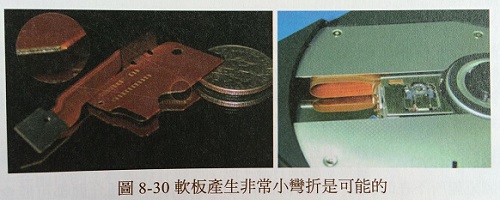

为了避免金属被高分子材料的弹性弹回，必须要让整体定形力超越高分子的弹性记忆。铜比较强壮且具有比较高的弹性系数，但是如果线路细小或铜金属在局部位置百分比低，高分子的弹性应变可能让FPC回复到原始平整状态。而这个方法是多数FPC制造商用来维持尺寸稳定度的方法，可以搭配进行使用。图8-30所示，为严重弯折的FPC范例。
