FPC厂家压合溢胶分析及改善对策

文章来源：责任编辑作者：王灿查看手机网址

扫一扫！

扫一扫!

人气：9678发布日期：2015-11-18 11:55【大中小】

气泡和溢胶是FPC厂家柔性线路板压合工艺流程中一种比较普遍的品质异常现象。溢胶指的是在压合流程中，温度升高而使得COVERLAY中胶系流动，从而导致在FPC线路PAD位上产生形同EXPORY系列的胶渍问题。

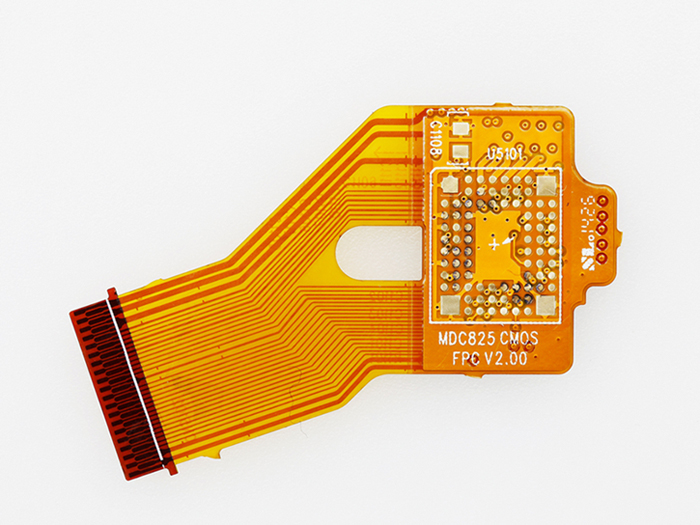

fpc厂家

溢胶产生的原因有很多种，和保护膜（COVERLAY）的加工工艺流程有关；与FPC厂工艺制程工艺参数、保存环境、员工的操作方式等都有关系。下面，从具体的因素来加以讨论：

1.产生溢胶的具体因素之一：由COVERLAY制造过程中的参数所决定。当CL经涂布（COATING）后进于烘干阶段，如果温度、时间等参数控制不当，就会导致胶系在半固化过程中流量过大。此外，如果CL胶系涂布时分布不均匀，在压合过程中，很难控制溢胶量。当此类产品出货到客户手中，在来料检验时溢胶量会明显高于产品规格书上的指示值。

2.产生溢胶的具体因素之二：COVERLAY溢胶与存放环境有关。目前，台虹COVERLAY的保存条件是10℃以下，最佳保存温度是0℃－5℃，保存时间是90天。如果超过保存时间或保存条件达不到要求，COVERLAY容易在空气中吸潮而导致胶系不稳定，很容易产生溢胶。

3.产生溢胶的具体因素之三：客户产品结构搭配是否合理是构成溢胶现象的一个重要原因。在产品设计过程中，FCCL和CL的搭配要尽可能的合理。如果COVERLAY胶系厚度与基材铜箔厚度相距较大，那么极有可能出现溢胶现象。应该从源头上避免FPC结构搭配的失误。

4.产生溢胶的具体因素之四：客户FPC成品的特殊设计也会导致局部溢胶。随着高精密度产品出现，在某些FPC产品中，设计了独立的PAD位。在压合升温过程中，因其周围没有空隙，PAD位越小溢胶现象更加明显。在压合假接时，员工操作方式与溢胶有直接影响。在压合假接时，保护膜CL和基材FCCL对位不精确，会导致压合过程中胶系上PAD。此外，保护膜CL在冲型后存有毛边，如果员工没有将其清除，压合后也会导致溢胶。

5.产生溢胶的具体因素之五：溢胶的产生和FPC工厂的工艺参数设置有关系。在工艺参数的设置中，如果压力过大、时间过长、压机压力不均匀都有可能导致溢胶现象。此外，溢胶的控制还和热压用副资材的吸胶性能有关。

溢胶对应的解决方案：溢胶由COVERLAY制造过程中所造成。那么，FPC厂家应该严格物料来料检验，如果在来料抽检中，溢胶超标，则联系供应商退换货，否则在生产制程中溢胶很难控制。

1.溢胶由存放环境所造成。由于保护膜（CL）的保质时间较短（到FPC厂家保存期一般不到两月），因此客户在进货时需做好评估，尽可能不使用过期产品。FPC厂家最好建立专门的冷柜来保存保护膜。如果因保存条件达不到要求导致CL胶系受潮，可采用低温将CL预烘，（60－80℃；2－4小时）在很大程度上可以改善CL的溢胶量。此外，对于当天没有使用完的CL需要及时放回冷柜保存。

2.由独立小PAD位所引起的局部溢胶。此现象是目前国内大多数FPC厂家所遇到的一种最常见的品质异常。如果单纯为了解决溢胶而改变工艺参数，又会带来气泡或剥离强度不够等新的问题。只能合理去调节工艺参数。独立PAD位越小，溢胶量越难以控制。目前国内一些方法是用专用檫笔将PAD位上的胶渍涂抹，然后再用橡皮擦干净。如果溢胶控制不当，出现大面积溢胶时可采用２％左右的ＮaOH溶液浸泡３－５分钟，然后过磨刷可将胶滓磨掉。（注意：PI不耐强碱，不可浸泡太久，否则FPC成品形变较大）

3.由操作方式所带来的溢胶。在假接时，需要求员工精确对位，校正对位夹具，同时增加对位的检查力度。避免因对位不准而产生溢胶。同时，在压合假接时做好“5S”工作，对位前需检查保护膜CL是否存在污染，是否有毛边，如果有需将保护膜毛边清除掉。培养员工养成良好的操作习惯，有利于提高产品良品率。

4.由FPC厂工艺所引起的溢胶。如果压合采用快压机，那么适当延长预压时间、减少压力、降低温度、减少压合时间，都有利于减少溢胶量。如果是压机的压力不均匀，可以用感应纸测试压机的压力是否均匀，可以联系快压机供应商将机器设备调试好。选择吸胶性能较好的尼氟龙离型胶片、玻璃纤维布、增加硅胶垫片，是改善溢胶量过大的一个重要方式。

传统压机的溢胶改善措施:

1.目前台虹流变测试以升温度与固定温度增加时间为主。（压力部份目前应无法测试）

2.从上图可了解到台虹CL（保护胶片）之胶最大之流动温度为115℃，如马上上压可能会造成最大溢胶量，相对也可达到最佳之填胶点。

3.当弹性与粘性再108~123℃之后，从图可了解流动慢慢变差，因此如压合溢胶量过大时，上压合点可延至123℃后再上二段压，可改善溢胶问题，或再传压预压时间拉长。

ps:部分图片来源于网络，如有侵权，请联系我们删除
