模组FPC热压手指PITCH值管控
模组FPC除一般常规管控的品质标准，最主要的需管控插拔手指处公差，和热压手指的PITCH管控。一般客户图纸热压手指尺寸与屏上的印刷银浆尺寸是一样的，不会考虑FPC的涨缩。

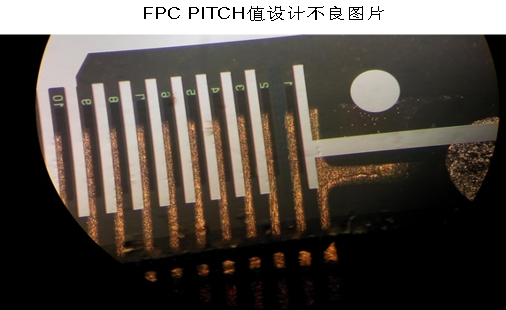

如制作FPC时，按照客户图纸制作，则如下图所示，FPC热压手指无法压屏。因客户压屏时FPC因热胀冷缩的原理，热压手指会向两边膨胀，导致无法压屏。
在制作资料时，需审核客户图纸是否标注热压手指是否有涨缩。如没有，则制作菲林时需涨缩热压手指。如：手指线宽：0.06MM，手指有289根。PTICH值34.68:公差+0/-0.05，菲林按34.645MM 来控制。过回流焊PITCH值会收缩0.015MM,在客户端压屏会扩展0.04MM，最终手指扩展到34.675MM。

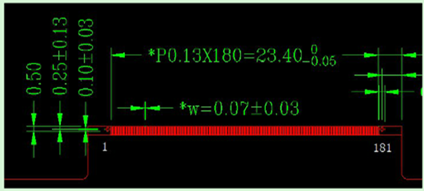

如下图：细手指公差一般按+0/-0.05MM公差管控。工程设计时按+0.02/-0.03MM来制作。X方向：细手指菲林收缩：23.38/23.4=0.9991
因此模组板工程制作资料时，都需优先于客户确认客户是否考虑涨缩。如没则需按照以上计算方法制作。
ps:部分图片来源于网络，如有侵权，请联系我们删除
