柔性电路板厂解析激光切割机工作原理

文章来源：网络部作者：李萍查看手机网址

扫一扫！

扫一扫!

人气：6236发布日期：2015-03-06 08:43【大中小】

不知道大家对柔性电路板的了解有多少，柔性电路板由于材料很软，因此无法用锣板的方式加工，普遍的加工方式只有激光切割及啤板。那么你了解柔性电路板激光切割吗？下面就让柔性电路板厂为您慢慢解答吧~

柔性线路板厂

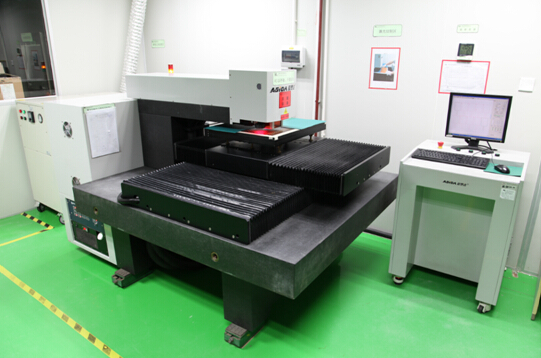

先来看一张图片，这是柔性电路板厂用的激光切割机

柔性线路板厂家

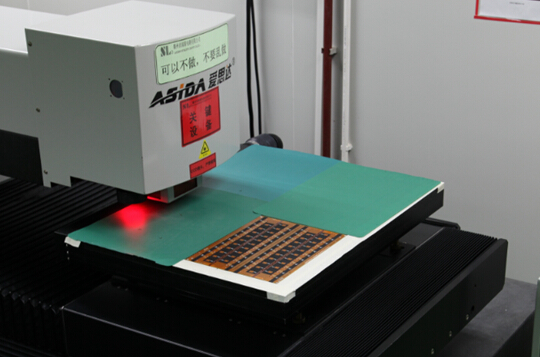

产品正在切割中

设备性能：
1、高性能紫外激光器：采用高光束质量、高峰值功率、窄脉宽、高脉冲稳定度的8W 355nm全固态紫外激光器，保证加工质量和稳定性；
2、优化设计的光学系统：保证高的光束质量，减小功率损耗，减小聚焦光斑大小，确保紫外激光加工精度；
3、采用精密二维工作台和全闭环数控系统：提高光栅尺分辨率，保证机床的定位和重复精度；
4、采用位置传感器和CCD影像定位技术：激光基准点与机床基准点高精度重合；采用高刚性设计、减振机床垫块和天然花岗岩组成的基座，消除工作台启动/停止和加速过程产生的惯性震动；
5、 "冷加工"：利用紫外短波长激光束扫描柔性线路板表面，使高能量的紫外光子直接破坏柔性材料表面的分子键，达到去除材料的目的，这种“冷"光蚀加工出来的部件热影响区小，具有光滑的边缘和最低限度的炭化。
6、具有自主知识产权的控制软件界面人性化，功能完备，操作简捷，易于开发。输入文件格式为gbr和dxf，可用CAM软件直接转换，dxf文件可用CAD软件方便编辑。
7、综合平台统一开发，随心所欲的功能扩张具备高质量、高速度切割刚性材料的功能，厚度可达 1mm (0.04″)。加工后几乎无毛刺，也没有热作用产生的分层。切割的结果精密、光滑，侧壁陡直具有在 PCB 材料上挖盲槽功能，直接成型抗蚀、阻焊等材料，底部和侧壁结合处边界清晰，几乎没有圆角，深度误差小于25μm，特别适合精细图案加工；

ps:部分图片来源于网络，如有侵权，请联系我们删除
