随着可穿戴技术的快速发展，柔性印制电路板(Flexible PCB，简称FPCB)已成为推动这一领域创新的关键技术之一。传统刚性PCB无法满足可穿戴设备对轻薄、弯曲和舒适性的严格要求，而FPC凭借其独特的物理特性和电气性能，正在彻底改变可穿戴设备的设计范式。

柔性PCB的材料与结构优势

FPC主要采用聚酰亚胺(PI)、聚对苯二甲酸乙二醇酯(PET)或液晶聚合物(LCP)作为基底材料，这些材料具有优异的弯曲耐受性和热稳定性。与传统FR-4基板相比，FPC的厚度通常仅为0.05-0.3mm，重量减轻约70%。在可穿戴设备中，这种轻薄特性至关重要，尤其是在需要长时间佩戴的医疗监测或健身追踪类应用中。

PI基材的FPC可承受-65°C至+150°C的极端温度环境，同时保持出色的绝缘性能和弯曲韧性。现代FPC设计中常采用改性填料增强型PI复合材料，进一步提高了其耐屈挠性，典型的弯曲寿命可达50万次以上，满足可穿戴设备的长期使用需求。

FPC微型化与高密度互连技术

在可穿戴设备的FPC设计中，高密度互连(HDI)技术的应用尤为重要。最新的FPC制造工艺能够实现50μm甚至更小的线宽/线距，微孔直径已降至75μm以下，这极大提高了电路密度，使复杂功能可以集成在极小的空间内。

栅格阵列封装(BGA)和芯片级封装(CSP)等先进封装技术与FPC的结合，实现了多层异构集成。常见的可穿戴设备FPC采用2-4层结构，通过交错盲埋孔设计，优化信号完整性并最小化电磁干扰(EMI)。微型化集成的另一关键技术是柔性-刚性结合板(Rigid-Flex PCB)，它在关键元器件安装区域提供刚性支撑，同时保持整体柔韧性。

生物兼容性与可靠性设计

可穿戴医疗设备对FPC提出了严格的生物兼容性要求。为此，先进的FPC采用无卤素、无铅工艺和生物相容性材料，如医用级硅胶外封层和低过敏性粘合剂。ISO 10993认证已成为医疗级FPC的标准要求。

在可靠性方面，动态应力分析(DSA)和有限元模拟(FEM)被广泛应用于FPC弯曲区域的设计优化。应力释放结构如"S"型线路、补强环氧树脂点和梯度刚度过渡区的设计，有效减轻了动态应力集中，提高了FPC在频繁弯曲环境下的使用寿命。

软板创新应用案例

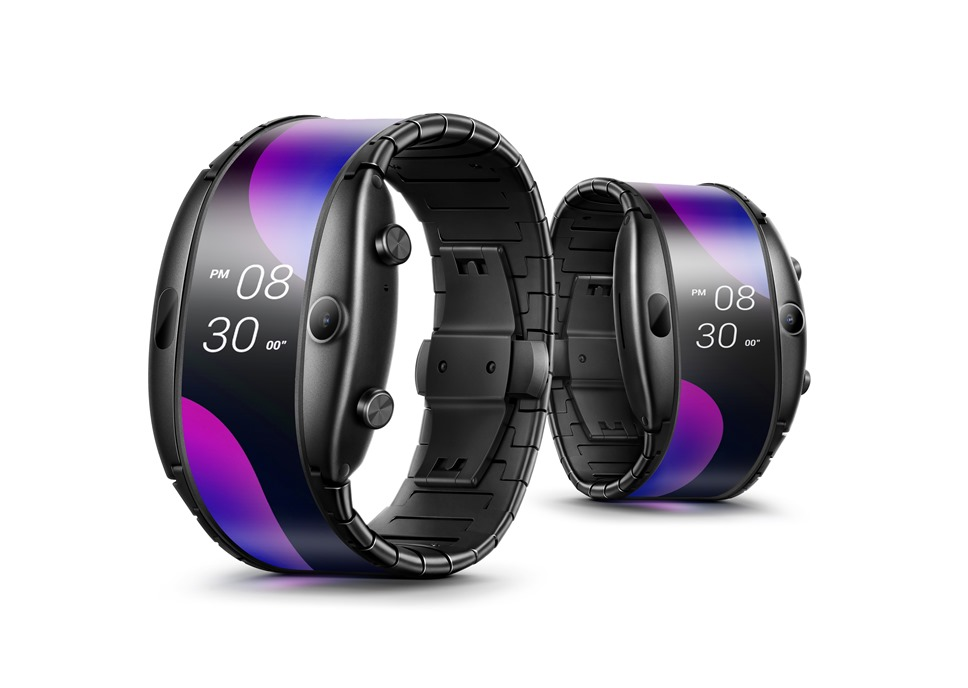

智能手表和健身追踪器是FPC应用最广泛的可穿戴设备。最新一代产品采用3D成型FPC技术，将电路直接模压成腕表或臂带形状，避免了传统折叠方法带来的应力问题。
