【知识科普】电池FPC的焊接注意事项

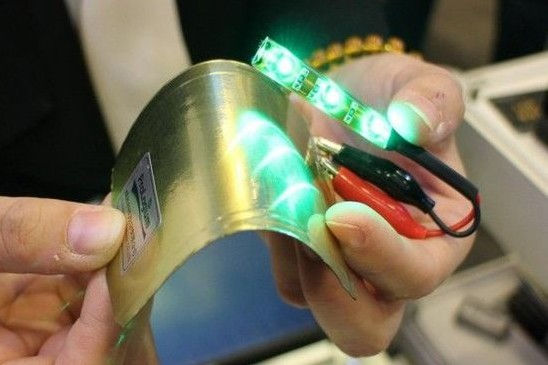

电池 FPC 焊接是将柔性印刷电路板与电池进行连接的关键工艺，精确的焊接操作确保了电池与电子设备间稳定的电力传输和信号交互。它要求严格的温度控制和精湛的焊接技巧，以保障电池在各种应用场景下的安全可靠运行。电池 FPC（Flexible Printed Circuit，柔性印刷电路板）焊接需要注意以下事项：
一、焊接前
材料检查
检查 FPC 软板和电池连接部位是否有损坏、变形或污染。任何物理损伤都可能影响焊接质量和电气连接的可靠性。
确认焊接使用的焊料（如锡丝、锡膏等）的质量和规格是否符合要求。劣质焊料可能导致焊接不良、虚焊等问题。

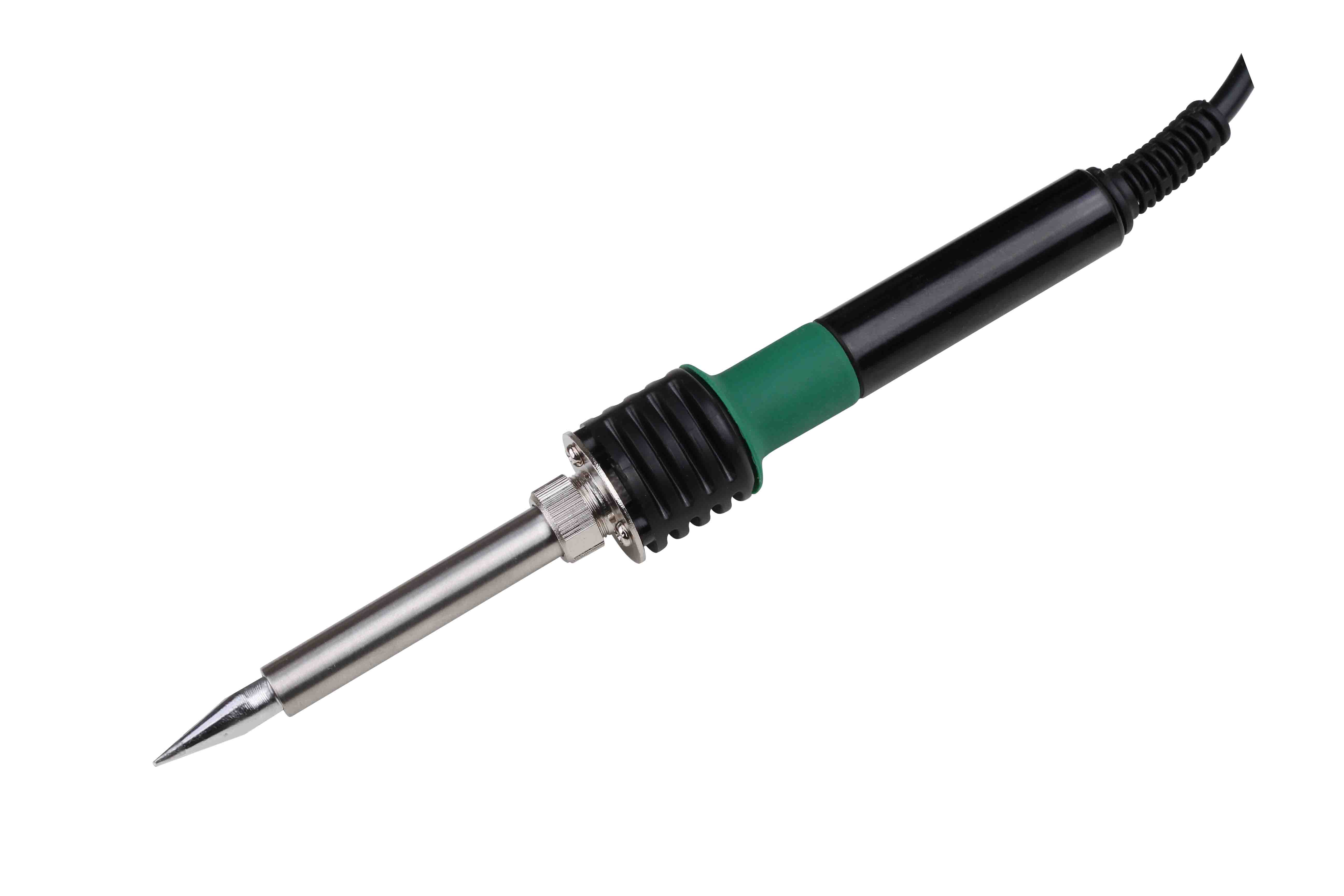

检查焊接工具，如电烙铁、热风枪等，是否处于良好的工作状态，温度是否准确可调。
清洁处理
在焊接前，需要对 FPC 软板和电池的焊接部位进行清洁。可以使用无水酒精或专用的电子清洁剂，去除表面的油污、灰尘和氧化物等杂质，以确保良好的焊接结合。
电池软板设计匹配
确保 FPC 软板的设计与电池的规格和连接要求相匹配。包括焊接点的位置、大小、间距等，应符合焊接工艺和电气连接的标准。
二、焊接中
温度控制
对于不同的焊接方法和材料，需要控制合适的焊接温度。一般来说，电烙铁焊接时，温度应控制在适当范围内，过高的温度可能会损坏 FPC 软板和电池，过低的温度则可能导致焊料不能充分熔化，形成虚焊。

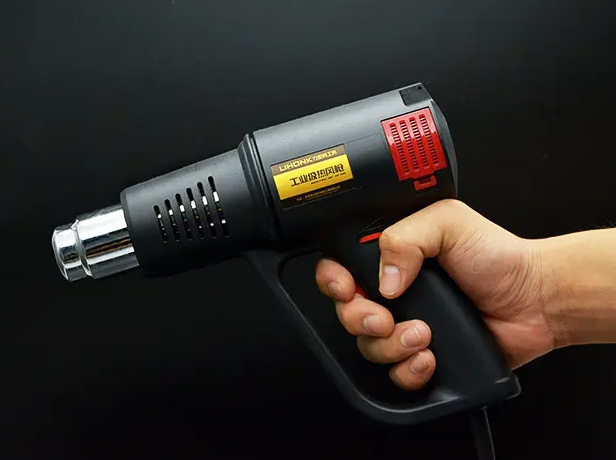

使用热风枪焊接时，要注意控制热风的温度和风速，避免过热或过强的热风对 FPC 软板和电池造成损伤。
焊接时间
焊接时间不宜过长，否则容易导致 FPC 软板和电池过热，损坏内部电路或电池结构。同时，焊接时间过短也可能导致焊料不能充分润湿焊接部位，形成不良焊接。
一般情况下，电烙铁焊接时间应控制在几秒钟以内，具体时间根据焊接点的大小和焊料的流动性而定。
焊接技巧
使用电烙铁焊接时，要保持烙铁头清洁，避免氧化层影响焊接质量。可以在焊接前用海绵或湿布擦拭烙铁头，去除表面的氧化物。
焊接时，要将焊料均匀地涂覆在焊接部位，确保焊料充分润湿 FPC 软板和电池的连接点。同时，要避免过多的焊料堆积，以免形成短路。
对于精细的 FPC 软板和电池连接，可以使用放大镜或显微镜辅助焊接，确保焊接的准确性和质量。
三、焊接后
FPC质量检查
焊接完成后，要对焊接部位进行质量检查。检查焊接点是否饱满、光滑，有无虚焊、短路、漏焊等问题。
可以使用万用表等测试工具，检查焊接后的电气连接是否良好，电阻是否符合要求。
固定和保护
对于焊接后的 FPC 软板和电池连接，应进行适当的固定和保护，以防止在使用过程中受到外力拉扯或震动而导致焊接部位松动或损坏。
可以使用胶水、胶带或热缩管等材料对焊接部位进行固定和保护，同时也可以起到绝缘和防水的作用。
安全注意事项
在焊接过程中，要注意安全，避免触电、烫伤等事故。焊接时应使用绝缘工具，避免手部直接接触焊接部位和电烙铁等高温工具。
同时，要注意通风良好，避免焊接时产生的烟雾和有害气体对人体造成伤害。
