本文带你了解不可或缺的FPC
FPC 是柔性印刷电路板，它以柔韧性好的材料为基材，如聚酰亚胺薄膜，能在各种复杂空间内自由弯曲、折叠，可有效利用狭小空间进行电子元件连接。FPC 具有轻薄便携的特点，厚度薄、重量轻，这有助于产品的轻量化设计，而且其在信号传输、电源分配等功能上表现出色，高度集成的线路也减少了故障概率。FPC 广泛应用于消费电子、汽车电子、医疗电子等众多领域，是实现设备小型化、智能化，适应不同复杂使用场景的关键组件。
FPC 的主要类型
常见柔性电路板类型

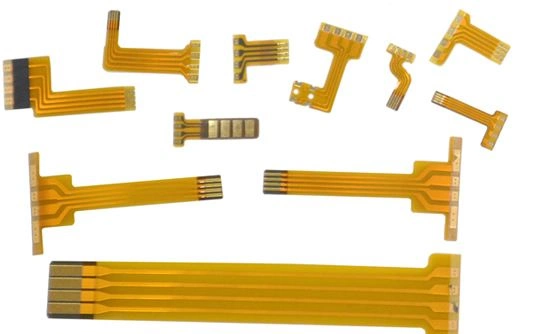

单面柔性电路板（IPC-6013 类型 1）：覆盖层（聚酰亚胺 + 粘合剂）粘合到单面 FPC 芯上，适用于简单的单层设计。可以有或没有加强筋。
双面柔性电路板（IPC-6013 类型 2）：覆盖层粘合到双面 FPC 芯的两面，带电镀通孔，适用于双面电路连接。也可以有或没有加强筋。
多层柔性电路板（IPC-6013 类型 3）：覆盖层粘合到多层 FPC 芯的两侧，适用于三层或更多导电层的复杂设计，支持高密度连接。制造能力最高可达 12 层。
其他类型的柔性电路板
镂空板：具有开窗设计，常用于特殊定制应用。
分层板：具有分开的两面线路设计，适用于分层连接。

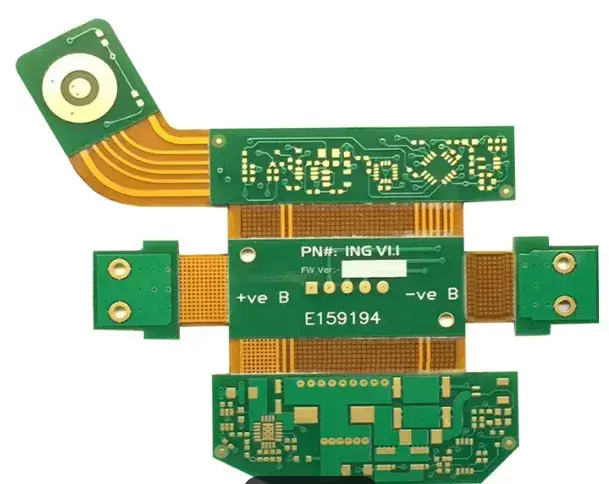

软硬结合板：将柔性与刚性电路板结合，适用于需要两者特性的应用。

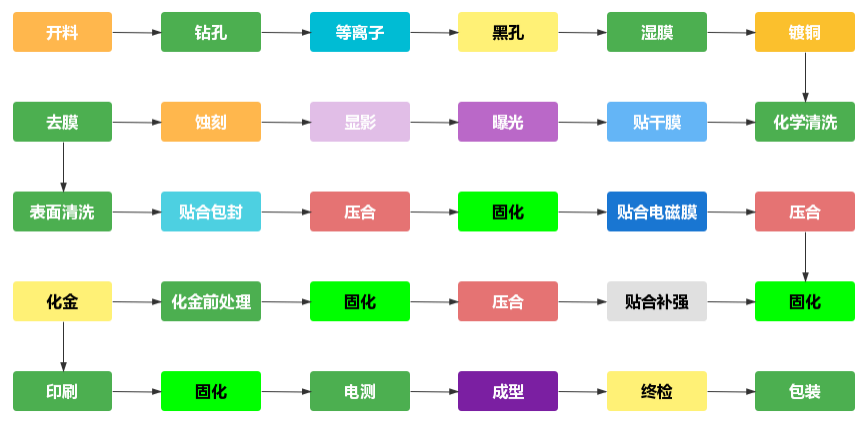

软板的生产流程
FPC 的生产过程虽复杂，但也有其固定模式。主要流程如下：
1. 原材料准备：选取合适的基材和铜箔。
2. 电路蚀刻：通过化学或激光手段刻蚀出导电线路。
3. 层压工艺：将各层材料压合在一起。
4. 钻孔与镀铜：完成导电层之间的电气连接。
5. 覆盖膜贴合：保护电路，防止外部损坏。
6. 测试与检测：经过多轮电气和机械性能测试，确保质量。
整个生产周期视复杂程度而定，简单的单面柔性板可能只需3-5天，而多层复杂柔性板则可能需要2周甚至更久。
FPC 的应用领域
FPC 的身影几乎遍布现代生活的各个角落：
· 消费电子：手机、平板、笔记本电脑中的显示屏连接。
· 汽车电子：车载导航、传感器系统等。
· 医疗设备：微型探测仪、可穿戴健康监测器。
· 工业控制：机器人、工厂自动化设备。
根据 Allied Market Research 的统计数据，FPC 市场规模将在 2026 年达到 270 亿美元，可见其应用前景之广。
柔性电路板是电子行业微型化、轻量化、高性能化的关键推手。它不仅改变了电子设备的内部结构，还催生了许多前沿科技产品的诞生。从智能手机到医疗设备，从工业机器人到汽车电子，FPC 无处不在，赋予了现代科技更多的可能性。
所以，下次当你拿起手机，滑动屏幕时，不妨想一想：这个神奇的小东西，背后可能有一块 FPC，在默默地让一切顺畅运转。FPC 或许低调，但它绝对不可或缺。
ps:部分图片来源于网络，如有侵权，请联系我们删除
最新产品
平板电脑摄像头FPC
-
-
型 号：RM04C01092A
层 数：4
板 厚：0.12mm
材 料：双面无胶电解材料
铜 厚：1/2 OZ
表面处理：沉金1微英寸
最小线宽/线距：0.15mm/0.075mm
FR4补强厚度：0.3mm
其 他：SMT贴片后出货
POS机天线FPC
-
-
型 号：RM02C00163A
层 数：2层
板 厚：0.20mm
材 料：双面有胶压延材料
铜 厚：1 OZ
表面处理：沉金1微英寸
最小线宽/线距： 0.1mm/0.2mm
POS机天线FPC
-
-
型 号：RM02C00919A
层 数：2
板 厚：0.10mm
材 料：双面无胶电解
铜 厚：1/3 OZ
表面处理：沉金1微英寸
最小线宽/线距：0.43mm/0.29mm
油墨颜色：绿油
手机天线FPC
-
-
型 号:RS02C00249A0
层 数：1层
板 厚：0.08mm
材 料：1/3OZ无胶电解
铜 厚：0.5OZ
表面处理：沉金
最小线宽/线距：1.02mm/0.48mm
其 他：贴胶纸
手机天线FPC
-
-
型 号:RS01C00173A0
层 数：1层
板 厚：0.13mm
材 料：1OZ有胶压延
铜 厚：1OZ
表面处理：沉金
最小线宽/线距：0.2mm/0.1mm
PI补强厚度：0.1MM
其 他：贴胶纸，PI补强
手机天线FPC
-
-
型 号:RS01C00093A0
层 数：1层
板 厚：0.12mm
材 料：1OZ有胶电解
铜 厚：1OZ
表面处理：沉金
最小线宽/线距：0.3mm/0.3mm
PI补强厚度：0.15MM
其 他：需贴PI补强
平板电脑天线FPC
-
-
型 号:RS02C00262A0
层 数：2层
板 厚：0.12mm
材 料：1/2OZ无胶电解
铜 厚：1OZ
表面处理：沉金
最小线宽/线距：0.3mm/0.2mm
PI补强厚度：0.1MM
其 他：贴背胶及PI补强
数码相机摄像头FPC
-
-
型 号:RS04C0006A0
层 数：4层
板 厚：0.25mm
材 料：1/3OZ无胶电解
铜 厚：1/2OZ
表面处理：沉金
最小线宽/线距：0.1mm/0.07mm
钢片补强厚度：0.2MM
其 他：需贴钢片补强
