一、FPC简介

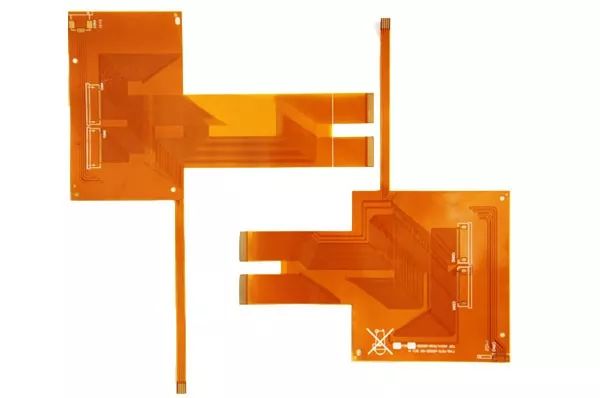

FPC：英文全拼Flexible Printed Circuit ，其中文意思是柔性印制线路板，简称软板。它是通过在一种可曲饶的基材表面利用光成像图形转移和蚀刻工艺方法而制成导体电路图形，双面和多层电路板的表层与内层通过金属化孔实现内外层电气联通，线路图形表面以PI与胶层保护与绝缘。

主要分为单面板、镂空板、双面板、多层板、软硬结合板。

PCB：英文全拼Printed Circuit Board，其中文意思是钢性印制线路板，简称硬板；

二、柔性电路板的特点

⒈ 短：组装工时短

所有线路都配置完成，省去多余排线的连接工作；

⒉ 小：体积比PCB（硬板）小

可以有效降低产品体积，增加携带上的便利性；

⒊ 轻：重量比 PCB （硬板）轻

可以减少最终产品的重量；

4. 薄：厚度比PCB（硬板）薄

可以提高柔软度，加强再有限空间内作三度空间的组装。

柔性电路板的优点

柔性印刷电路板是用柔性的绝缘基材制成的印刷电路，具有许多硬性印刷电路板不具备的优点：

1. 可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化；

2. 利用FPC可大大缩小电子产品的体积和重量，适用电子产品向高密度、小型化、高可靠方向发展的需要。因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用；

3. FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

柔性电路板的缺点

1. 一次性初始成本高：由于柔性PCB是为特殊应用而设计、制造的，所以开始的电路设计、布线和照相底版所需的费用较高。除非有特殊需要应用软性PCB外，通常少量应用时，最好不采用；

2. 软性PCB的更改和修补比较困难：柔性PCB一旦制成后，要更改必须从底图或编制的光绘程序开始，因此不易更改。其表面覆盖一层保护膜，修补前要去除，修补后又要复原，这是比较困难的工作；

3. 尺寸受限制：软性PCB在尚不普的情况下，通常用间歇法工艺制造，因此受到生产设备尺寸的限制，不能做得很长，很宽；

4. 操作不当易损坏：装连人员操作不当易引起软性电路的损坏，其锡焊和返工需要经过训练的人员操作。

三、FPC主要原材

其主要原材料右：1、基材，2、覆盖膜， 3、补强， 4、其它辅助材料。

1、基材

1.1 有胶基材

有胶基材主要有三部分组成：铜箔、胶、和PI，有单面基材和双面基材两种类别，只有一面铜箔的材料为单面基材，有两面铜箔的材料为双面基材。

1.2 无胶基材

无胶基材即是为没有胶层的基材，其是相对于普通有胶基材而言，少了中间的胶层，只有铜箔和PI两部分组成，比有胶基材具有更薄、更好的尺寸稳定性、更高的耐热性、更高的耐弯折性，更好的耐化学性等优点，现在已被广泛使用。

铜箔：目前常用铜箔厚度有如下规格，1OZ 、1/2OZ 、1/3OZ ，现在推出1/4OZ厚度的更薄的铜箔，但目前国内已在使用此种材料，在做超细路（线宽线距为0.05MM及以下）产品。随着客户要求的越来越高，此种规格的材料在将来将会被广泛使用。

2、覆盖膜

主要有三部分组成：离型纸、胶、和PI，最终保留在产品上只有胶、和PI两部分，离型纸在生产过程中将被撕掉后不再使用（其作用保护胶上有异物）。

3、补强

为FPC特定使用材料，在产品某特定部位使用，以增加支撑强度，弥补FPC较“软”的特点。

目前常用补强材料有以下几种：

1）FR4补强：主要成分为玻璃纤维布和环氧树脂胶组成，同PCB所用FR4材料相同；

2）钢片补强：组成成分为钢材，具有较强的硬度及支撑强度；

3） PI补强：同覆盖膜相同，有PI和胶离型纸三部分组成，只是其PI 层更厚，从2MIL到9MIL均可配比生产。

4、其他辅材

1）纯胶：此粘合胶膜是一种热固化型丙烯酸酯类粘合胶膜有保护纸/离型膜和一层胶组成，主要用于分层板、软硬结合板、及FR-4/钢片补强板，起到粘合作用。

2）电磁保护膜：粘贴于板面起屏蔽作用。

3）纯铜箔：只有铜箔组成，主要用于镂空板生产。

四、FPC的类型

FPC类型有以下6种区分：

A、单面板：只有一面有线路。

B、双面板:两面都有线路。

C、镂空板:又称窗口板（手指面开窗）。

D、分层板:两面线路（分开）。

E、多层板:两层以上线路。

F、软硬结合板:软板与硬板相结合的产品。

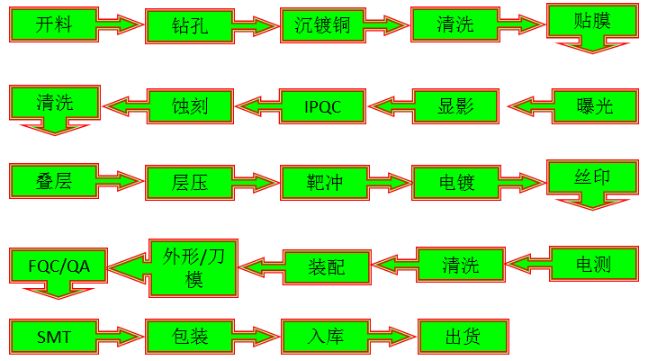

五、FPC工艺流程

ps:部分图片来源于网络，如有侵权，请联系我们删除
