刚性PCB和柔性电路板(FPC)的区别

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：1519发布日期：2023-10-30 10:47【大中小】

随着电子产品的高速发展，电路板的类型也非常多，包括了硬板、软板、刚挠结合板。硬板就是普通的刚性PCB板，不能弯折，绝大多数的产品都是采用的硬板；软板就是柔性电路板（FPC），可以一定程度的弯折，一般主要应用于比较轻薄或者有弯折需求的产品中。

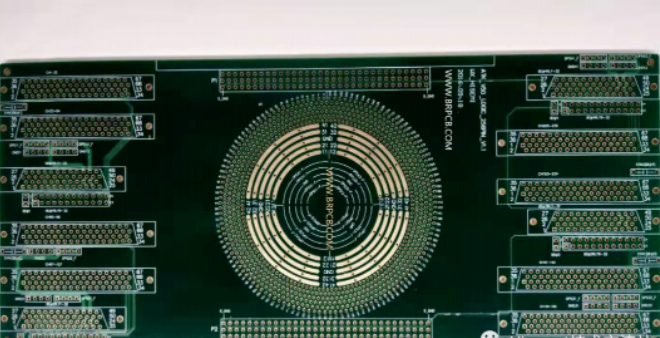

什么是刚性PCB

PCB（ Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是电子元器件的支撑体，也是电子元器件电气连接的载体。在电子行业，几乎每种电子设备，小到电子手表、计算器，大到计算机、通信电子设备、军用武器系统，只要有集成电路等电子元件，为了使各个元件之间的电气互连，都要使用到PCB。

什么是FPC

FPC（柔性电路板）是PCB的一种，又被称为“软板”。FPC以聚酰亚胺或聚酯薄膜等柔性基材制成，具有配线密度高、重量轻、厚度薄、可弯曲、灵活度高等优点，能承受数百万次的动态弯曲而不损坏导线，依照空间布局要求任意移动和伸缩，实现三维组装，达到元器件装配和导线连接一体化的效果，具有其他类型电路板无法比拟的优势。

柔性FPC板的优缺点

优点

1）可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化；

2）利用FPC可大大缩小电子产品的体积和重量，适用电子产品向高密度、小型化、高可靠方向发展的需要。因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用；

3）FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

缺点

1）一次性初始成本高：由于FPC是为特殊应用而设计、制造的，所以开始的电路设计、布线和照相底版所需的费用较高。除非有特殊需要应用FPC外，通常少量应用时，最好不采用；

2）FPC的更改和修补比较困难：FPC一旦制成后，要更改必须从底图或编制的光绘程序开始，因此不易更改。其表面覆盖一层保护膜，修补前要去除，修补后又要复原，这是比较困难的工作；

3）尺寸受限制：FPC在尚不普的情况下，通常用间歇法工艺制造，因此受到生产设备尺寸的限制，不能做得很长，很宽；

4）操作不当易损坏：装连人员操作不当易引起软性电路的损坏，其锡焊和返工需要经过训练的人员操作。

柔性FPC与刚性PCB的区别

刚硬PCB，通常简称为PCB，是大多数人想象电路板时想到的。这些板使用布置在非导电基板上的导电轨道和其他元件连接电气组件。在刚性电路板上，非导电基板通常包含玻璃布，该玻璃布可以增强板的强度并赋予其强度和刚度。刚性电路板为组件提供了良好的支撑，并提供了良好的热阻。

尽管柔性PCB在非导电基板上也具有导电迹线，但是这种类型的电路板使用了柔性基材，例如聚酰亚胺(PI)。柔性底座使柔性电路能够承受振动，散热并折叠成各种形状。由于其结构优势，柔性电路越来越多地用于紧凑型设备（例如智能穿戴设备，手机和相机）的选择。

近年来，以智能手机、平板电脑等移动电子设备为首的消费类电子产品市场高速增长，设备小型化、轻薄化的趋势愈加明显。随之而来的是，传统PCB已经无法满足产品的要求，为此，各大厂商开始研究全新的技术用以替代PCB，而这其中FPC作为最受青睐的技术，正在成为电子设备的主要连接配件。

另外，在5G、可穿戴设备等新兴市场的驱动下，FPC也将迎来新的增长空间。

材料
FPC 中的介电层通常是柔性聚酰亚胺材料的同源片。而刚性PCB中的介电材料通常是环氧树脂和玻璃纤维编织布的复合材料。

阻焊层
刚性PCB的两面都有一层阻焊层。阻焊层有间隙，SMT 焊盘或 PTH 孔暴露在外，以允许组件组装。FPC 通常使用覆盖涂层而不是阻焊层。覆盖层是一种薄的聚酰亚胺材料，可以钻孔或激光切割以接触组件。

制造工艺
FPC和刚性pcb的大部分制造步骤是相似的。但是 FPC 需要一些工具来将它们固定在固定位置，因为它具有灵活性。

柔性FPC不使用阻焊膜，而是使用称为覆盖膜或覆盖层的过程来保护柔性PCB的裸露电路图形。

价格
仅从价格来看，FPC 比刚性 PCB 贵。但是FPC在提高性价比方面有很多好处，比如节省空间、减轻重量和高可靠性等。

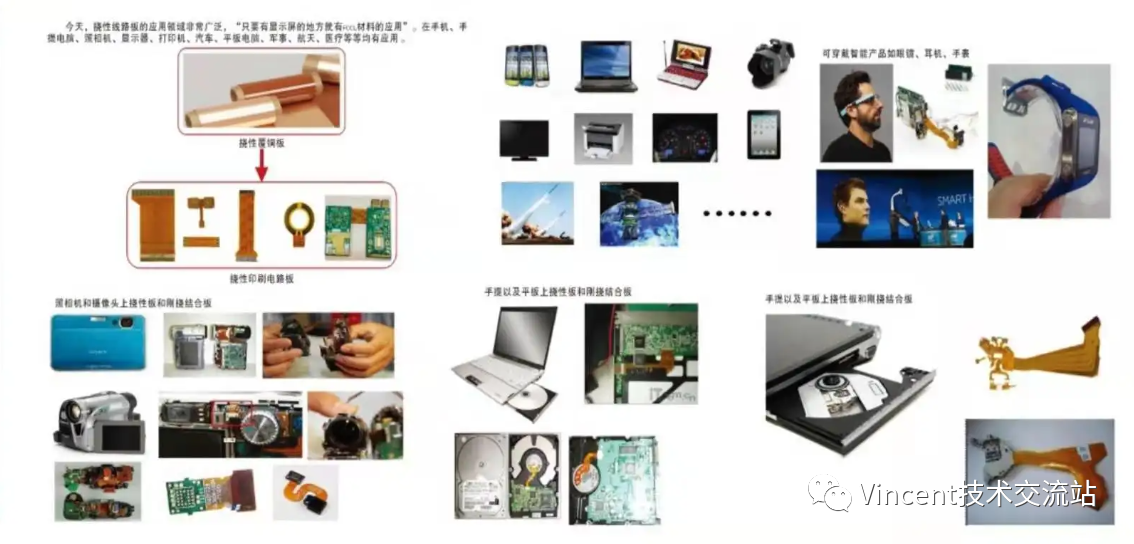

FPC软板的应用
