fpc焊接后还怎么检测质量!试试这四种方法……

文章来源:作者:何琴 查看手机网址
扫一扫!
扫一扫!
人气:186发布日期:2022-06-09 09:11【

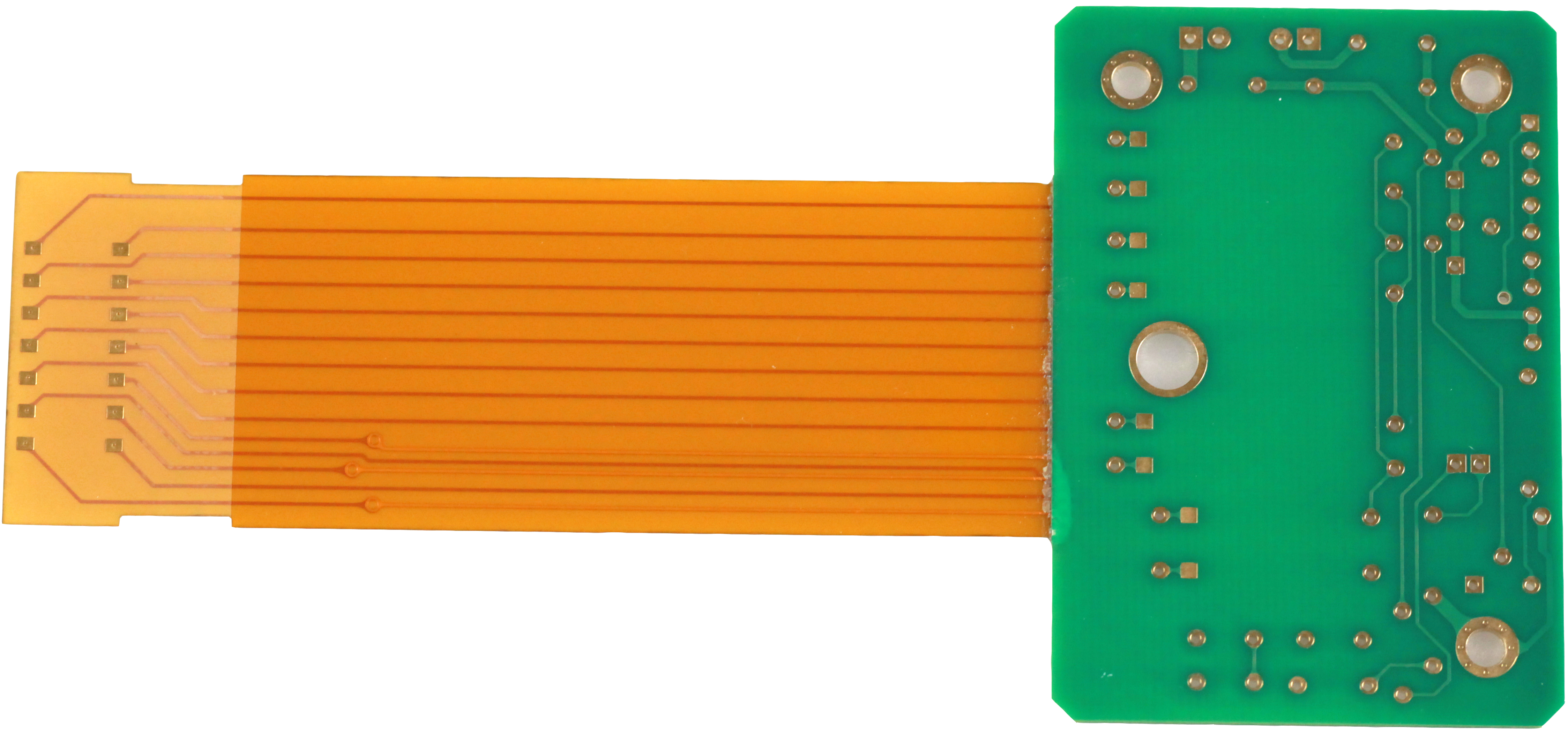

  深联电路告诉你软板焊接后检测质量的四种方法:

一、FPC三角测量法

  什么是三角测量法?即检查立体形状所用的方法。目前已经开发利用的三角检测法并设计出能够检出其截面形状的设备,不过,因为这个三角检验法是从不同光入射的,方向不同,观测的结果也会有所不同。本质上来说,都是通过光扩散性原理对物体进行检验,这种方法是最合适的,也是最有效果的。至于焊接面接近镜面条件的情况,这种方式不合适,很难满足生产需求。

二、光反射分布测量法

  这种方法主要是利用焊接部位检测装饰,从倾斜方向向内入射光,在上方设置TV摄像,然后对其进行检查。这种操作方法最重要的部分就是如何知道FPC焊料的表面角度,尤其是如何知道照射光度信息等,必须要通过各种灯光色彩来捕捉角度信息。相反,如果是从上方照射,测量的角度则是反射光分布,检查焊料倾斜表面即可。

三、变换角度进行摄像检查

  采用这种方法检测软板焊接后的质量,必须要有一个具有变换角度的装置。这个装置一般拥有至少5台摄像机,多个LED照明设备,会使用多个图像,采用目测条件进行检查,可靠度比较高。

四、焦点检出利用法

  对于一些高密度的软板,经过软板焊接之后,上述三种方法很难检测出最终的结果,因而需要采用第四种方法,也就是焦点检出利用法。这种方法分为多个,比如多段焦点法,这个可以直接检测出焊料表面的高度,实现高精度检测法,同时设置10个焦点面检测器的话,可以通过求最大输出获得焦点面,检测出焊料表面的位置。如果是通过微细激光束照射对象方法去检测,只要在Z方向上错开配置的10个具体针孔,就能成功检测出0.3mm的节距引线装置。

  以上四种方法就是FPCA加工厂家对FPC板进行外部检查时所用的一些检测方法,这些方法只要是专业人士都能掌握,也因此,专业正规的FPCA加工厂家,生产的产品品质往往都很好。而一些小加工厂的软板质量则相对差一些。不过,这些并不是全部的检测方法,也不是绝对的检验方法,要想百分百保证FPC软板没有问题,就要注意前期采购、中期生产以及后期检验,只有多方面共同努力,才能真正生产出让客户满意的产品。

ps:部分图片来源于网络,如有侵权,请联系我们删除
