指纹识别软板之双面柔性线路板网印中要留意的疑问

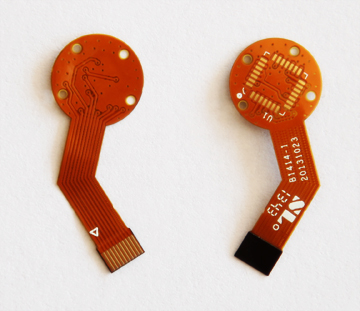

网版打印是指纹识别软板常用的打印办法,在柔性线路板印制中,比照多见的是单面打印线路板,双面板相对少一些,但双面硬质线路板则比照多见。双面柔性线路板的原理和多见的印制硬质线路板的出产原理一样,印制硬质线路板是通过沉铜完结两层线路之间的导通;双面柔性线路板是通过导电碳墨或银墨由小孔渗透,灌通上下两层线路而制成。打印线路版运用的导电油墨主要有银墨和碳墨,下面就简略介绍以碳墨为导电油墨的双面柔性线路板的网版打印进程及需要留意的疑问。
1.上层线路的网印
首要选定材料,软板厂进行烘烤预处理,以防止材料的缩短变形给后工序带来费事。选定标准精度恳求较高的那一面线路为上层线路(编号为A ,以便于差异底层线路B)。用碳墨网印出A面线路,网印进程中要特别留意操控油墨的厚度,以确保满足线路的电阻恳求。
2.冲压灌碳孔
灌碳孔的直径一般为0.8~1.0 m m 。留意灌碳孔一定要选择恰当,孔太大,在网印底层线路时,通过灌碳孔渗透的碳墨过多,剩下油墨会流过灌碳孔残留在网印工作台上,简略致使线路的短路。而且由于线路宽度的束缚,灌碳孔不可能做得太大。但假设灌碳孔太小,冲压模具制作较困难,而且制作线路板的材料P E T 经冲压灌碳孔后,落料不易坠落,有必要依托人工脱落。否则不才道工序中会盖住灌碳孔,阻挠油墨活动,影响上下两层线路的导通。而且灌碳孔太小,透过的油墨量少,缺少以使上下两层线路导通。在冲压灌碳孔的进程中,需要特别留意的是A面(上层线路面)有必要朝上,这么做的目的是使冲压披锋(即飞边、锯齿样的突起)朝向未网印的一边,它的作用不才一道工序中将充分表现出来。为了增加两层线路的导通概率,在同一处可增加一个灌碳孔,两孔之间的距离视界路宽度而定,不可太大。鉴于灌碳孔较小,距离较近,冲压模具制作较困难,一般制作两套模具,一次冲压两个小孔中的一个,即一半灌碳孔分两次完结。
