实用软板布局布线技巧问答，你不可错过

文章来源：作者：何琴查看手机网址

扫一扫！

扫一扫!

人气：2084发布日期：2021-11-01 10:32【大中小】

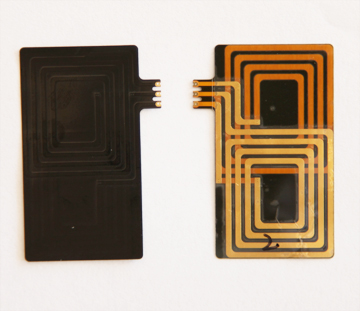

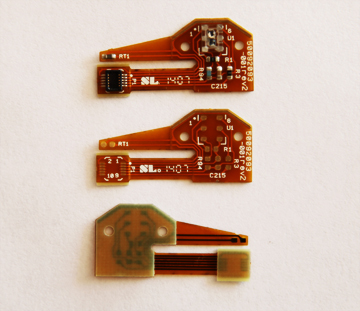

在电子产品设计中，软板布局布线是重要的一步，柔性电路板布局布线的好坏将直接影响电路的性能。

现在，虽然有很多软件可以实现柔性电路板自动布局布线。但是随着信号频率不断提升，很多时候，工程师需要了解有关柔性电路板布局布线的基本的原则和技巧，才可以让自己的设计完美无缺。

下面涵盖了柔性电路板布局布线的相关基本原理和设计技巧，以问答形式解答了有关柔性电路板布局布线方面的疑难问题。

1、[问] 高频信号布线时要注意哪些问题？

[答]

信号线的阻抗匹配；

与其他信号线的空间隔离；

对于数字高频信号，差分线效果会更好。

2、[问] 软板厂在布板时，如果线密，过孔就可能要多，当然就会影响板子的电气性能，请问怎样提高板子的电气性能？

[答] 对于低频信号，过孔不要紧，高频信号尽量减少过孔。如果线多可以考虑多层板。

3、[问] 是不是板子上加的去耦电容越多越好？

[答] 去耦电容需要在合适的位置加合适的值。例如，在你的模拟器件的供电端口就进加，并且需要用不同的电容值去滤除不同频率的杂散信号。

4、[问] 一个好的板子它的标准是什么？

[答] 布局合理、功率线功率冗余度足够、高频阻抗阻抗、低频走线简洁。

5、[问] 通孔和盲孔对信号的差异影响有多大？应用的原则是什么？

[答] 采用盲孔或埋孔是提高多层板密度、减少层数和板面尺寸的有效方法，并大大减少了镀覆通孔的数量。

但相比较而言，通孔在工艺上好实现，成本较低，所以一般设计中都使用通孔。

6、[问] 在涉及模拟数字混合系统的时候，有人建议电层分割，地平面采取整片敷铜，也有人建议电地层都分割，不同的地在电源源端点接，但是这样对信号的回流路径就远了，具体应用时应如何选择合适的方法？

[答] 如果你有高频>20MHz信号线，并且长度和数量都比较多，那么需要至少两层给这个模拟高频信号。一层信号线、一层大面积地，并且信号线层需要打足够的过孔到地。这样的目的是：

对于模拟信号，这提供了一个完整的传输介质和阻抗匹配；

地平面把模拟信号和其他数字信号进行隔离；

地回路足够小，因为你打了很多过孔，地又是一个大平面。

7、[问] 在电路板中，信号输入插件在柔性电路板左边沿，mcu在靠右边，那么在布局时是把稳压电源芯片放置在靠近接插件（电源IC输出5V经过一段比较长的路径才到达MCU），还是把电源IC放置到中间偏右（电源IC的输出5V的线到达MCU就比较短，但输入电源线就经过比较长一段柔性电路板板）？或是有更好的布局？

[答] 首先你的所谓信号输入插件是否是模拟器件？如果是是模拟器件，建议你的电源布局应尽量不影响到模拟部分的信号完整性．因此有几点需要考虑：

首先你的稳压电源芯片是否是比较干净，纹波小的电源．对模拟部分的供电，对电源的要求比较高；

模拟部分和你的ＭＣＵ是否是一个电源，在高电路的设计中，建议把模拟部分和数字部分的电源分开；

对数字部分的供电需要考虑到尽量减小对模拟电路部分的影响。

8、[问] 在高速信号链的应用中，对于多ASIC都存在模拟地和数字地，究竟是采用地分割，还是不分割地？既有准则是什么？哪种效果更好？

[答] 迄今为止，没有定论。一般情况下你可以查阅芯片的手册。

ADI所有混合芯片的手册中都是推荐你一种接地的方案，有些是推荐公地、有些是建议隔离地。这取决于芯片设计。

9、[问] 何时要考虑线的等长？如果要考虑使用等长线的话，两根信号线之间的长度之差不能超过多少？如何计算？

[答] 差分线计算思路：如果你传一个正弦信号，你的长度差等于它传输波长的一半，相位差就是180度，这时两个信号就完全抵消了。

所以这时的长度差是值。以此类推，信号线差值一定要小于这个值。

10、[问] 高速中的蛇形走线，适合在那种情况？有什么缺点没，比如对于差分走线，又要求两组信号是正交的？
