电池软板之柔性电路板介绍
柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性,绝佳的可挠性印刷电路板。简称软板或FPC,具有配线密度高、重量轻、厚度薄的特点.
主要使用在手机、笔记本电脑、PDA、数码相机、LCM、电池软板等很多产品.
1.短:组装工时短
所有线路都配置完成.省去多余排线的连接工作
2. 小:体积比PCB小
可以有效降低产品体积.增加携带上的便利性
3. 轻:重量比 PCB (硬板)轻
可以减少最终产品的重量
4 薄:厚度比PCB薄
可以提高柔软度.加强再有限空间内作三度空间的组装
柔性电路板的产品应用
行动电话
著重柔性电路板轻的重量与薄的厚度.可以有效节省产品体积, 轻易的连接电池, 话筒, 与按键而成一体.
电脑与液晶荧幕
利用柔性电路板的一体线路配置,以及薄的厚度.将数位讯号转成画面, 透过液晶荧幕呈现
CD随身听
著重柔性电路板的三度空间组装特性与薄的厚度. 将庞大的CD化成随身携带的良伴
磁碟机
无论硬碟或软碟, 都十分依赖FPC的高柔软度以及0.1mm的超薄厚度, 完成快速的读取资料. 不管是PC或NOTEBOOK.
FPC的基本结构
铜箔基板(Copper Film)
铜箔:基本分成电解铜与压延铜两种. 厚度上常见的为1oz 1/2oz 和 1/3 oz
基板胶片:常见的厚度有1mil与1/2mil两种.
胶(接着剂):厚度依客户要求而决定.
覆盖膜保护胶片(Cover Film)
覆盖膜保护胶片:表面绝缘用. 常见的厚度有1mil与1/2mil.
胶(接着剂):厚度依客户要求而决定.
离形纸:避免接着剂在压着前沾附异物;便于作业fpc.
补强板(PI Stiffener Film)
补强板: 补强FPC的机械强度, 方便表面实装作业.常见的厚度有3mil到9mil.
胶(接着剂):厚度依客户要求而决定.
离形纸:避免接着剂在压着前沾附异物.
ps:部分图片来源于网络,如有侵权,请联系我们删除
最新产品
平板电脑摄像头FPC
-
型 号:RM04C01092A
层 数:4
板 厚:0.12mm
材 料:双面无胶电解材料
铜 厚:1/2 OZ
表面处理:沉金1微英寸
最小线宽/线距:0.15mm/0.075mm
FR4补强厚度:0.3mm
其 他:SMT贴片后出货

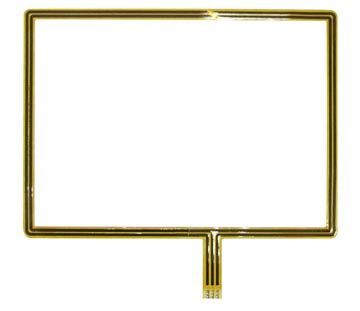

POS机天线FPC
