电池软板之OPPO Reno 10倍变焦版拆解

文章来源：作者：梁波静查看手机网址

扫一扫！

扫一扫!

人气：8675发布日期：2019-07-03 05:29【大中小】

OPPO推出的Reno 10倍变焦版集合了前置升降摄像头和潜望式长镜头两种优势，推出后倍受PCB厂关注。通过拆解探索一下这款机型搭载的侧旋升降摄像头和潜望镜头的内部奥秘。

拆解步骤

拆解前第一步先将塑料材质的SIM卡托取下。

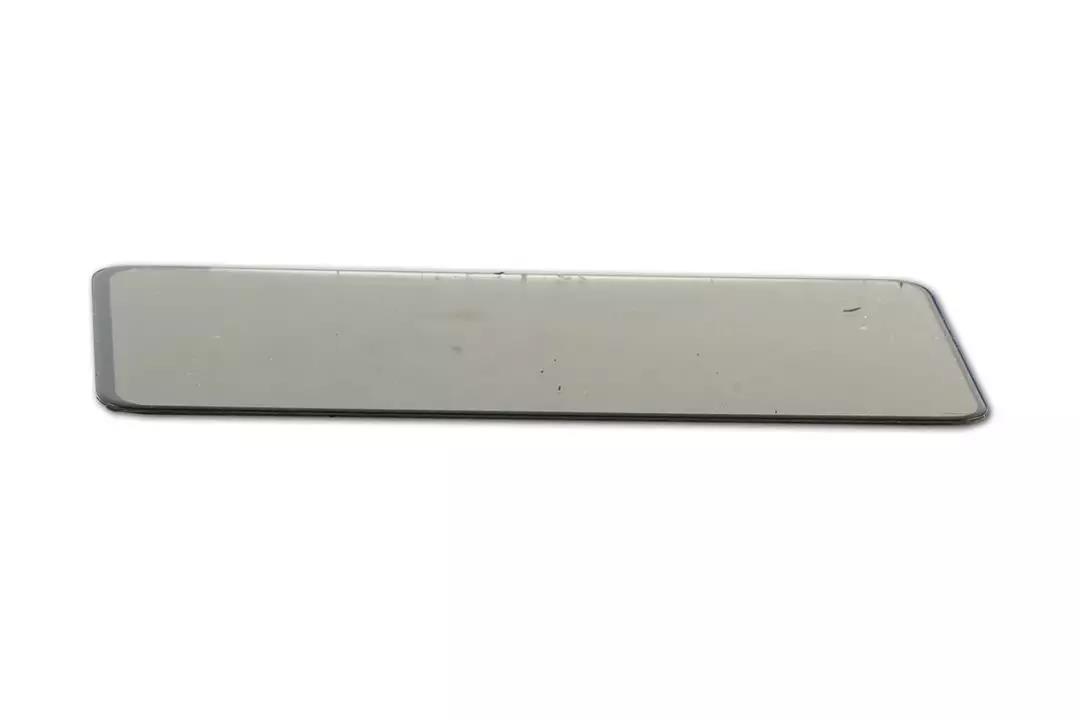

Reno 10倍变焦版因为后盖和内支撑是通过胶固定的，所以需要通过热风枪进行加热才可以将后盖打开。

Reno 10倍变焦版的主板盖与扬声器均通过螺丝固定，螺丝上贴有防拆标签，而扬声器和马达也是通过泡棉胶固定的。

内部电池软板有专用的防水胶纸保护，胶纸与内支撑之间由黑色双面胶粘连，拆卸电池的时候可通过绿色的塑料贴纸把手拆下。

电池拆卸之后，可以发现Reno 10倍变焦版的主板与副板均通过螺丝固定，而主板与副板则是通过FPC连接。

拆到这里，其实已经看到Reno 10倍变焦版整个侧旋升降结构了。

拆下通过导电胶布固定的USB FPC与SIM卡托FPC。

手机的射频同轴线是通过黑色胶布和凹槽固定的，前置摄像头与弹出模块则通过螺丝固定，而摄像头弹出模块通过黑色双面胶固定的。

Reno 10倍变焦版的主板盖与NFC通过石墨片固定，摄像头的激光对焦传感器则通过黑色双面胶固定。

拆解亮点

Reno 10倍变焦版的侧旋升降模块是通过螺旋步进电机带动金属块上下运动，随之完成前置摄像头的升降。这个升降摄像头的金属槽大量使用了精密CNC切割来保证模具的精密性，及升降过程中的契合。

另外，Reno 10倍变焦版的整个侧旋升降模块都是通过步进电机提供向上的推力，但多了一个轴心。

同时升降模组又集合了前置摄像头、柔光灯、听筒、麦克风、后置闪光灯的模组。

主要零部件

Reno 10倍变焦版屏幕采用了第六代康宁大猩猩玻璃屏面板6.6英寸，屏幕材质为Super AMOLED屏幕，分辨率为2340x1080像素。

Reno 10倍变焦版的主摄4800万摄像头采用的传感器型号为SONY IMX586，6片式镜头。800万超广角摄像头的传感器型号为SONY IMX319，6片式镜头。1300万潜望式长焦镜头传感器型号为Samsung S5K3M55X05，5片式镜头。

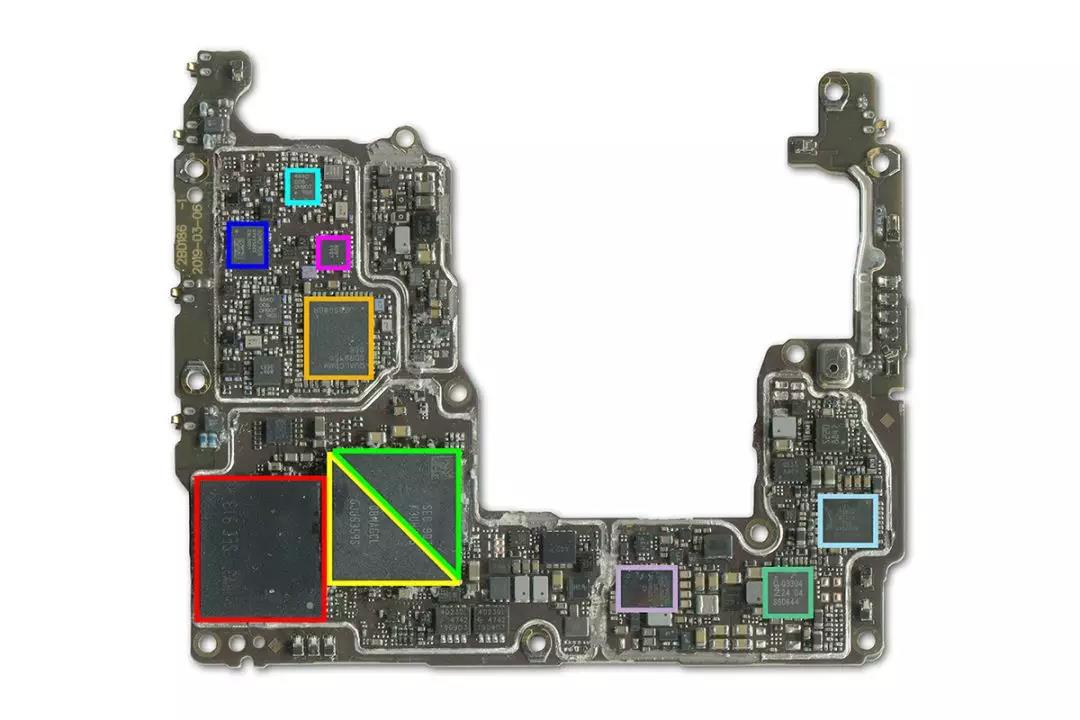

主板正面ic信息:

青色：前端模块
蓝色：Qualcomm-QDM2305-前端模块
洋红色：射频模块
橙色：Qualcomm-SDR8150-射频收发器
红色：Samsung-KLUDG4U1EA-B0C1-128GB闪存
黄色：Samsung-K3UH6H60BM-AGCJ-6GB内存
绿色：Qualcomm-SM8150-八核处理器
紫色：Qualcomm-PM8150B-电源管理芯片
草绿色：NXP-Q3304-NFC控制器
天蓝色：Qualcomm-WCD9341-音频编解码器

主板背面ic信息:

红色：低噪声放大器
黄色：Qualcomm-WCN3998- WiFi/BT芯片
绿色：Qualcomm-PM8150A-电源管理芯片
青色：Avago-AFEM-9617-功率放大器
蓝色：QORVO-QM77033-前端模块
天蓝色：STMicroelectronics-LSM6DSL-6轴加速度计+陀螺仪
洋红色：Qualcomm-PM8150-电源管理芯片

拆解总结

OPPO Reno 10倍变焦版整机通过螺丝固定，采用的是常规的三段式结构，但内部结构非常紧凑，大量使用胶固定。

最后，Reno 10倍变焦版内部最大的亮点是其侧旋升降摄像头结构，该结构通过步进电机带动金属模块来带动摄像头的升降。而潜望镜头采用的D-Cut镜片也能有效减少摄像头模组体积，在实现10倍的混合光学变焦同时又保持非常小的模组体积，可见Reno 10倍变焦版的设计和做工都是令人赏心悦目。

ps:部分图片来源于网络，如有侵权，请联系我们删除
