软板厂告诉你：FPC不一定是黄色的，还可以是黑色、白色、绿色等各种颜色。这取决于它印什么颜色的油墨和使用什么颜色的保护膜还有用铝基或者铜基板。

◆具体FPC是个什么东西呢？

◆现在的手机基本都会用到，而且一部手机还不至一个。
led触摸屏要用3个，加上摄像头和按键就是5个，说到这里你可以自己找到那个叫FPC的家伙了。嘻嘻…

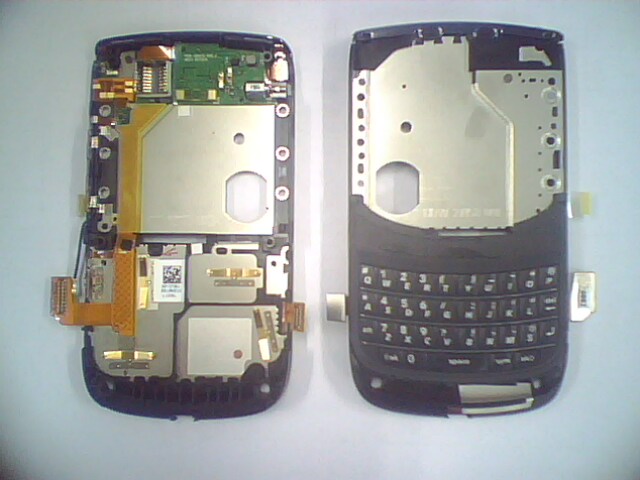

◆对！就是连接主板和屏幕那片铜片，还有摄像头连接主板那条，也或许还有按键弹片连接主板这一条。

回收…额…
没人愿意回收它，因为不是同款同型号甚至同批次的手机都不通用。

◆通俗讲就是:拿块铜基或者铝基板按工艺打上孔，利用洗照片的技术原理将线路图制作成线路（贴干膜+对位+曝光+显影+蚀刻），贴保护膜，印字符，沉金，然后沿切割线切下来，焊上元器件就是你拆开手机看到的那个屏幕连接主板的那片东西了。

◆制作过程还真是门大学问哎。

◆首先要问为什么要用它？这个问题要找研发出彩屏那帮电子工程师问才能得到你满意的答案。而我们做这个产品的原因就是电子工程师要这么个玩意儿。

◆然后电子工程师找布线工程师:“你按照我给这些电子元器件的顺序给它们安排下位置，用线路按顺序把它们联起来”。布线工程师按照电子工程师的意思在大概的面积用线把元器件用线排列组合。然后交给CAM工程师设计具体的图纸和工艺流程，基本就X度上那种流程，不同产品工艺流程会稍作改动。

◆CAM攻城狮好像摊上大事儿了，因为他要出很多份资料。其中工艺流程管制单、钻孔图、菲林图、字符图、成型图等，而且每一种图都是要一套，不是一张。CAM工程师做好图纸下达至生产，生产按照工艺走流程；按照图纸要求做产品就是拉

◆首先准备材料呀，材料包括主材料和辅料两部分。主材料就是铜箔（现在有部分产品用铝箔），辅料有很多种:保护膜、补强、电磁膜、各种胶纸等等

◆工艺流程:开料→ 钻孔→压膜 → 对位→曝光→ 显影 →蚀刻 → 脱膜→ 表面处理 → 贴保护膜 → 压制 → 固化→表面处理→沉金→ 印字符→ 剪切→ 电测 → 成型→ 终检→包装 → 入库

◆上面的工艺结合图纸就能成柔性线路板了

ps:部分图片来源于网络，如有侵权，请联系我们删除
