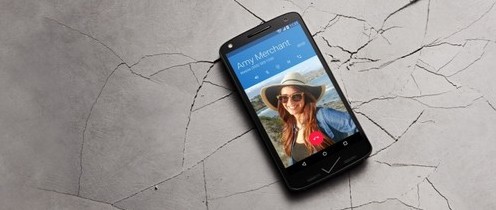

柔性线路板：Moto于昨日发布了Droid Turbo 2代，该机的外形延续了自刀锋时代就延续下来的浓浓硬汉风，除了深受成功人士喜爱的外观外，该机最大的亮点在于拥有摔不烂的屏幕，发布会现场多次演示了其超强的抗摔打能力，为了宣传可谓丧心病狂。那么为何这款手机拥有如此强悍的抗摔能力呢？

柔性线路板

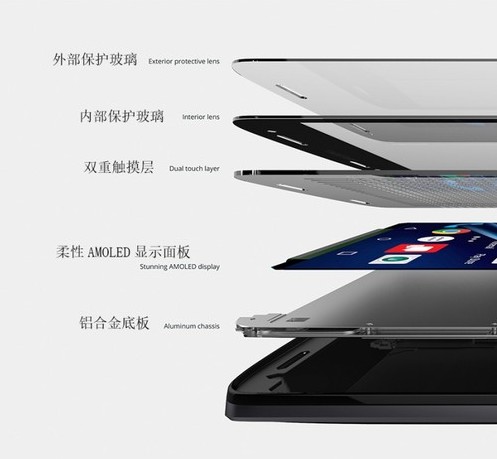

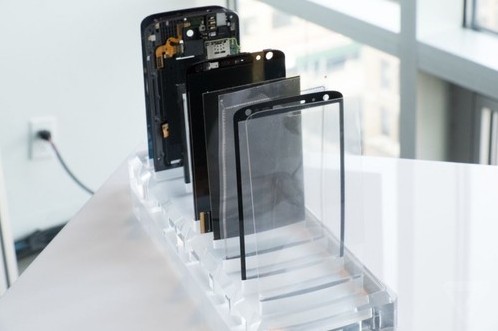

该防摔屏幕采用了五层结构，最外两层是防护玻璃，而内层则是触摸屏及柔性AMOLED显示面板，最底层为加强屏幕整体强度的铝合金底板。

柔性线路板

外部保护玻璃——高强度的保护层，防止出现划痕和磨损。

内部保护玻璃——高透明度的防碎裂玻璃，硬度相对较低，但韧性较好，防止发生碎裂。

双重触摸层——防止屏幕因磕碰而导致触控失灵，因而采用了双层触摸感应层。

柔性AMOLED显示面板——可弯折的柔性显示面板，可以吸收一定的缓冲。

铝合金底板——坚固的金属底板可以增加屏幕的整体强度，增加耐久性。

除了超高的整体强度外，该屏幕最大的特点在于柔性显示面板的使用。当手机跌落时，一般的手机屏幕都是硬碰硬，大猩猩玻璃的硬度虽然很高，但会比较脆，比较容易产生碎裂。而Moto的这块屏幕因为内层采用了柔性AMOLED材质，当手机遭遇磕碰的时候，柔性屏幕会起到缓冲作用，屏幕不会出现碎裂。

柔性线路板

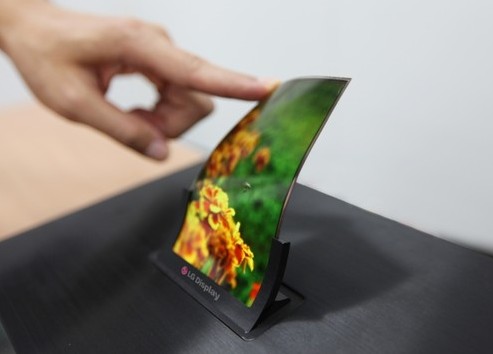

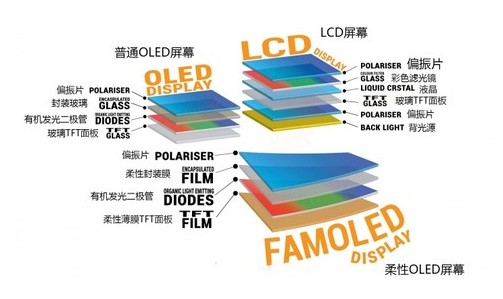

柔性屏幕俗称OLED屏幕，即上图中的有机发光二极管，相比于传统LCD屏幕的复杂结构，而OLED自身会发光的特性让它可以不依赖背光源和液晶等部件，在结构上更加简单，可以安装在柔性线路板的基板上。正因为采用柔性材料作为基板，而非坚硬的玻璃，它除了可以弯曲外，还具有一定的柔软度，在遭遇碰撞时会产生扭曲和形变以吸收一部分震动，相比传统LCD屏幕防摔性进步明显。

柔性线路板

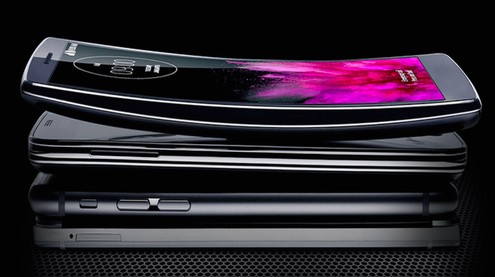

除了可以提高抗摔性外，柔性屏幕的另一大特点是可弯折易塑性，这两年随着手机屏幕越来越大，一些品牌的手机甚至达到了6英寸以上，手机比脸大已经不是梦想。如此巨大的手机除了持握和操作困难外，连放进裤子的口袋都变成了一项难题，如何提高操作的便利性也成为了一种挑战。

柔性线路板

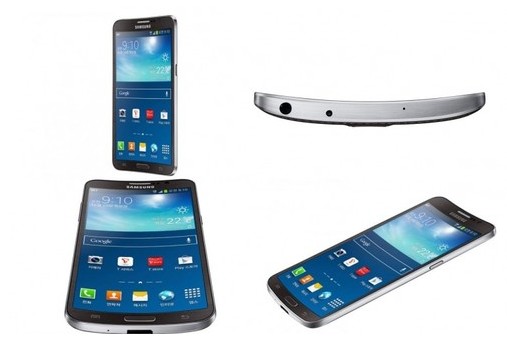

这时柔性屏幕便用了用武之地，手机自身带有一定的弧度，除了可以更加贴合掌心提高持握感外，弯曲的屏幕可以有效减小手指距两个边缘的操作距离。

柔性线路板

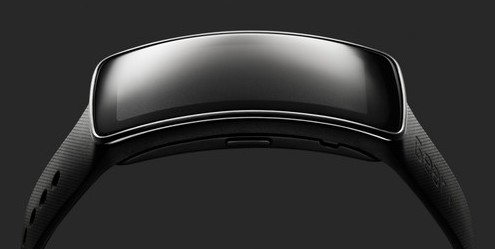

除了手机外，柔性屏幕还可以用在智能手表、运动手环等设备上。用过这类产品的朋友可能知道智能手表的苦衷——屏幕太小不好操作，屏幕太大佩戴又不适感。柔性屏幕正可以有效的解决这一问题，弯曲的表身更加贴合手腕弧度，降低不适感，又可以不损失显示面积，鱼和熊掌也可以兼得。稍有遗憾的是，现在这类曲屏产品多为固定角度，还不能做到任意弯折，但随着科技的进步以及柔性线路板、柔性电池的日益成熟，我们相信这一天不会太遥远。
