软板种类和工艺，你了解多少？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：122发布日期：2025-04-01 10:00【大中小】

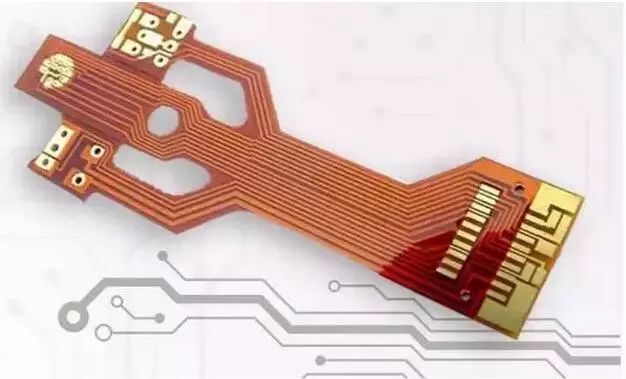

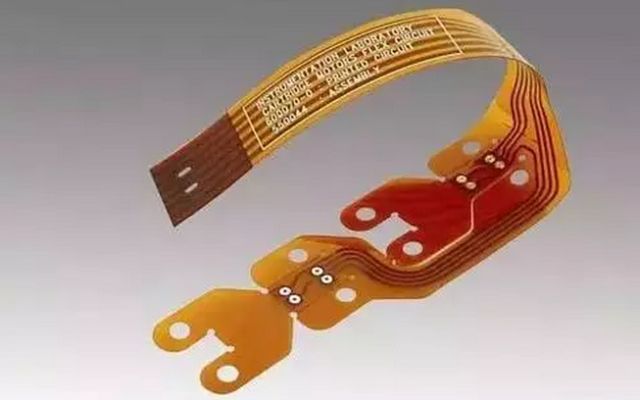

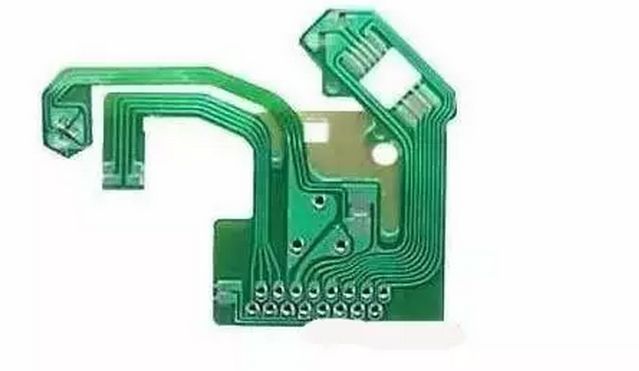

柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。简称软板或FPC。

特点：具有配线密度高、重量轻、厚度薄的特色；主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品。

FPC的种类

单层FPC

具有一层化学蚀刻出的导电图形，在柔性绝缘基材面上的导电图形层为压延铜箔。绝缘基材可以是聚酰亚胺，聚对苯二甲酸乙二醇酯，芳酰胺纤维酯和聚氯乙烯。单层FPC又可以分成

以下四个小类：

1无覆盖层单面连接

导线图形在绝缘基材上，导线表面无覆盖层，其互连是用锡焊、熔焊或压焊来实现，常用在早期的电话机中。

2有覆盖层单面连接

和前类相比，只是在导线表面多了一层覆盖层。覆盖时需把焊盘露出来，简单的可在端部区域不覆盖。是单面软性PCB中应用最多、最广泛的一种，使用在汽车仪表、电子仪器中。

3无覆盖层双面连接

连接盘接口在导线的正面和背面均可连接，在焊盘处的绝缘基材上开一个通路孔，这个通路孔可在绝缘基材的所需位置上先冲制、蚀刻或其它机械方法制成。

4有覆盖层双面连接

前类不同处，表面有一层覆盖层，覆盖层有通路孔，允许其两面都能端接，且仍保持覆盖层，由两层绝缘材料和一层金属导体制成。

双面FPC

双面FPC在绝缘基膜的两面各有一层蚀刻制成的导电图形，增加了单位面积的布线密度。金属化孔将绝缘材料两面的图形连接形成导电通路，以满足挠曲性的设计和使用功能。而覆盖膜可以保护单、双面导线并指示元件安放的位置。按照需求，金属化孔和覆盖层可有可无，这一类FPC应用较少。

多层FPC

多层FPC是将3层或更多层的单面或双面柔性电路层压在一起，通过钻孑L、电镀形成金属化孔，在不同层间形成导电通路。这样，不需采用复杂的焊接工艺。多层电路在更高可靠性，更好的热传导性和更方便的装配性能方面具有巨大的功能差异。

其优点是基材薄膜重量轻并有优良的电气特性，如低的介电常数。据涂布在线了解，用聚酰亚胺薄膜为基材制成的多层软性PCB板，比刚性环氧玻璃布多层PCB板的重量约轻1/3，但它失去了单面、双面软性PCB优良的可挠性，大多数此类产品是不要求可挠性的。多层FPC可进一步分成如下类型：

1可挠性绝缘基材成品

这一类是在可挠性绝缘基材上制造成的，其成品规定为可以挠曲。这种结构通常是把许多单面或双面微带可挠性PCB的两面端粘结在一起，但其中心部分并末粘结在一起，从而具有高度可挠性。为了具有高度的可挠性，导线层上可用一层薄的、适合的涂层，如聚酰亚胺，代替一层较厚的层压覆盖层。

2软性绝缘基材成品

这一类是在软性绝缘基材上制造成的，其成品末规定可以挠曲。这类多层FPC是用软性绝缘材料，如聚酰亚胺薄膜，层压制成多层板，在层压后失去了固有的可挠性。

软板制造工艺

迄今为止的FPC制造工艺几乎都是采用减成法(蚀刻法)加工的。据涂布在线了解，通常以覆铜箔板为出发材料，利用光刻法形成抗蚀层，蚀刻除去不要部分的铜面形成电路导体。由于侧蚀之类的问题，蚀刻法存在着微细电路的加工限制。

基于减成法的加工困难或者难以维持高合格率微细电路，人们认为半加成法是有效的方法，人们提出了各种半加成法的方案。利用半加成法的微细电路加工例。半加成法工艺以聚酰亚胺膜为出发材料，首先在适当的载体上浇铸(涂覆)液状聚酰亚胺树脂，形成聚酰亚胺膜。

接着利用溅射法在聚酰亚胺基体膜上形成植晶层，再在植晶层上利用光刻法形成电路的逆图形的抗蚀层图形，称为耐镀层。在空白部分电镀形成导体电路。然后除去抗蚀层和不必要的植晶层，形成第一层电路。在第一层电路上涂布感光性的聚酰亚胺树脂，利用光刻法形成孔，保护层或者第二层电路层用的绝缘层，再在其上溅射形成植晶层，作为第二层电路的基底导电层。重复上述工艺，可以形成多层电路。

据了解，利用这种半加成法可以加工节距为5um、导通孔为巾10um的超微细电路。利用半加成法制作超微细电路的关键在于用作绝缘层的感光性聚酰亚胺树脂的性能。

ps:部分图片来源于网络，如有侵权，请联系我们删除
