FPC—为新能源汽车行业发展助力

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：768发布日期：2024-11-07 09:31【大中小】

采集线是新能源汽车BMS系统所需配备的重要部件，实现监控新能源动力电池电芯的电压和温度；连接数据采集和传输并自带过流保护功能；保护汽车动力电池电芯，异常短路自动断开等功能。

此前新能源汽车动力电池采集线采用传统铜线线束方案，常规线束由铜线外部包围塑料而成，连接电池包时每一根线束到达一个电极，当动力电池包电流信号很多时，需要很多根线束配合，对空间的挤占大。
Pack 装配环节，传统线束依赖工人手工将端口固定在电池包上，自动化程度低。

相较铜线线束，FPC 由于其高度集成、超薄厚度、超柔软度等特点，在安全性、轻量化、布局规整等方面具备突出优势，此外 FPC 厚度薄，电池包结构定制，装配时可通过机械手臂抓取直接放置电池包上，自动化程度高，适合规模化大批量生产，FPC 替代铜线线束趋势明确。

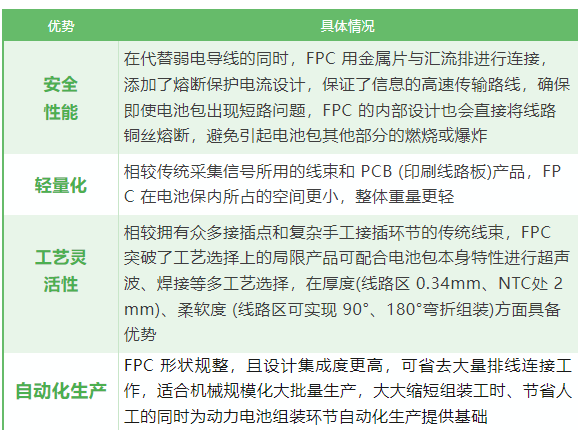

FPC在动力电池模组中应有中有以下优势：

高度集成

自嵌入式Fuse、连接器、片式NTC、铝/镍端子；不仅提供优良而一致的电性能，能满足更小型和更高密度安装的设计需要三度空间布线且外型可顺空间的局限做改变，适用于向高密度、小型化、高可靠方向发展的需要，从而达到元器件装配和导线连接的一体化。

可实现自动化组装

组装快、精准，利于实现自动化；在装配和容错这里，可以避免很多线束设计中由于手工出现的差错，在接插件层面也减少了很多插错的机会。使用FPC采样，可降低Module集成工艺复杂度，FPC与电池busbar（汇流排）的连接可实现自动化焊接，有效减少了人工成本。即使客户在无法成熟实现自动化焊接的情况下，采用传统螺丝锁紧的方式，仍然可以有效降低了人工的投入。

超薄厚度

线路区0.34mm，NTC处2mm

超柔软度

线路区可实现90°、180°弯折组装。

轻量化

整车使用时，可比线束方案减重约1kg。

成本优势

从成本来看，FPC本身的成本并不高，对于连接成本而言，是有很大的降低的幅度。

软板VS 铜线线束

综上所述，目前 FPC 方案已经成为绝大部分新能源汽车新车型的最主要选择。FPC 向 CCS（Cells Contact System，集成母排，线束板集成件）集成。CCS 产品由 FPC、塑胶结构件、铜铝排等组成，铜铝排将多个电芯通过激光焊接进行串并联，FPC 通过与铜铝排、塑胶结构件连接从而构成电气连接与信号检测结构部件。

一般来说，软包和硬包电池是有不同的FPC方案，各家做法也不太一样，包括末端的连接器不同连接形式有不同的方案（压接、焊接等）FPC最大的好处在于其灵活性，在它能随着电池控制技术的迭代升级，会演变出很多形式，本身也是一种定制化的产品。
