软板的基础知识，再不看就错过啦！

文章来源：作者：何琴查看手机网址

扫一扫！

扫一扫!

人气：4354发布日期：2018-04-26 10:45【大中小】

随着软板产量比的不断增加及刚挠性PCB的应用与推广，现在比较常见在说PCB时加上软性、刚性或刚挠性再说它是几层的PCB。通常，用软性绝缘基材制成的PCB称为软性PCB或挠性PCB，刚挠复合型的PCB称刚挠性PCB。它适应了当今电子产品向高密度及高可靠性、小型化、轻量化方向发展的需要，还满足了严格的经济要求及市场与技术竞争的需要。下面小编为大家介绍几种软板的类型。

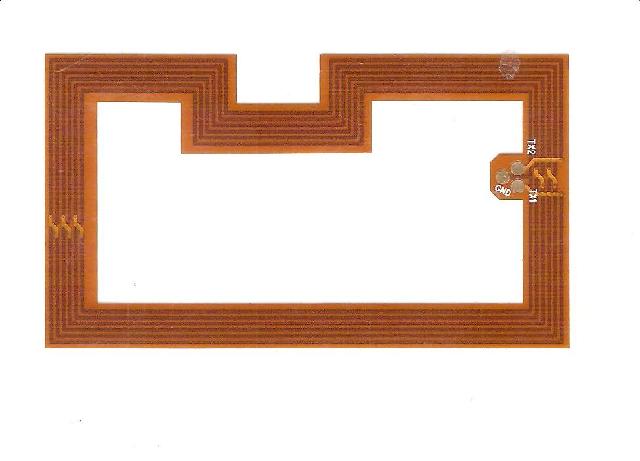

1、单面软性PCB

单面软性PCB，只有一层导体，表面可以有覆盖层或没有覆盖层。所用的绝缘基底材料，随产品的应用的不同而不同。一般常用的绝缘材料有聚酯、聚酰亚胺、聚四氟乙烯、软性环氧-玻璃布等。

2、双面软性PCB

双面软性PCB，有两层导体。这类双面软性PCB的应用和优点与单面软性PCB相同，其主要优点是增加了单位面积的布线密度。它可按有、无金属化孔和有、无覆盖层分为：a无金属化孔、无覆盖层的；b无金属化孔、有覆盖层的；c有金属化孔、无覆盖层的；d有金属化孔、有覆盖层的。无覆盖层的双面软性PCB较少应用。

3、多层软性PCB

软性多层PCB如刚性多层PCB那样，采用多层层压技术，可制成多层软性PCB。最简单的多层软性PCB是在单面PCB两面覆有两层铜屏蔽层而形成的三层软性PCB。这种三层软性PCB在电特性上相当于同轴导线或屏蔽导线。最常用的多层软性PCB结构是四层结构，用金属化孔实现层间互连，中间二层一般是电源层和接地层。

4、刚性-软性多层PCB

该类型通常是在一块或二块刚性PCB上，包含有构成整体所必不可少的软性PCB。软性PCB层被层压在刚性多层PCB内，这是为了具有特殊电气要求或为了要延伸到刚性电路外面，以朝代Z平面电路装连能力。这类产品在那些把压缩重量和体积作为关键，且要保证高可靠性、高密度组装和优良电气特性的电子设备中得到了广泛的应用。

刚性－软性多层PCB也可把许多单面或双面软性PCB的末端粘合压制在一起成为刚性部分，而中间不粘合成为软性部分，刚性部分的Z面用金属化孔互连。可把可挠性线路层压到刚性多层板内。这类PCB越来越多地用在那些要求超高封装密度、优良电气特性、高可靠性和严格限制体积的场合。已经有一系列的混合多层软性PCB部件设计用于军用航空电子设备中，在这些应用场合，重量和体积是至关重要的。为了符合规定的重量和体积限度，内部封装密度必须极高。除了电路密度高以外，为了使串扰和噪声最小，所有信号传输线必须屏蔽。若要使用屏蔽的分离导线，则实际上不可能经济地封装到系统中。
